Цилиндр выключения сцепления

Процедуры ремонта

Удаление

[Бензин 2.0]

1. 1

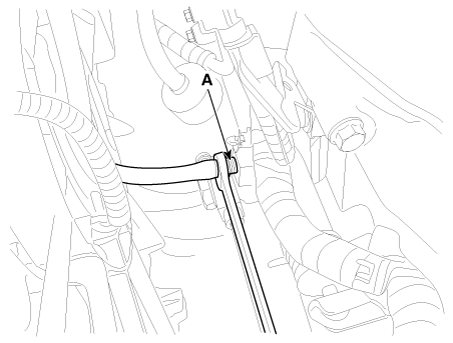

   Слейте тормозную жидкость через сливную пробку (А).



2. 2

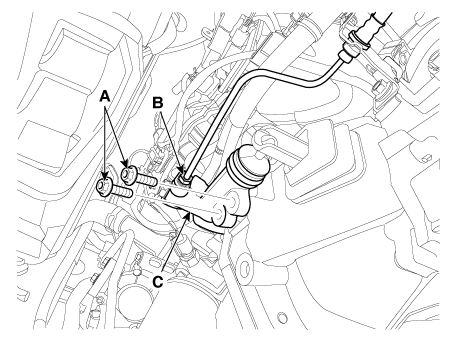

   Снимите узел цилиндра выключения сцепления (C) после снятия трубки. (В) и болты (А).

   Момент затяжки : 14,7–22 Н·м



Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.

   Рекомендуемая смазка: CASMOLY L9508.

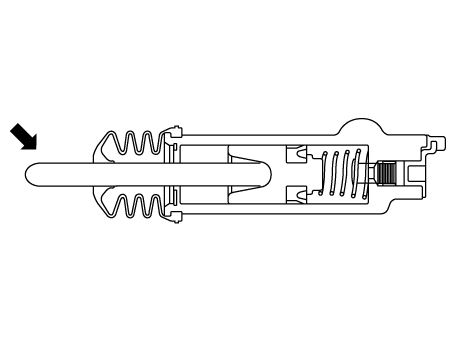

Корректирование

Процедура прокачки цилиндра выключения сцепления

[Бензин 2.0]

Указанная жидкость: SAE J1703 (DOT 3 или DOT 4)

1. 1

   Сняв колпачок с воздухоотводчика цилиндра выключения сцепления, вставьте виниловый шланг в пробке.

2. 2

   Ослабив винт пробки, нажмите и отпустите педаль сцепления примерно на 10 раз.

3. 3

   Нажав педаль сцепления, затяните пробку (А). Затем поднимите педаль сцепления рукой.

4. 4

   После нажатия на педаль сцепления 3 или более раз ослабьте заглушку (А). и затяните его при нажатой педали. Тогда поднимите его снова.

5. 5

   Повторите шаг 4 два или три раза (до тех пор, пока в жидкость).

   Момент затяжки: 7,8–13,7 Н·м



6. 6

   Заполните главный цилиндр сцепления указанной жидкостью.
