Система сцепления

Концентрический рабочий цилиндр в сборе

Место в руководстве: Система сцепления
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
10шагов
~60мин
3/5сложность
0102030405026.520Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 10

Компоненты и расположение компонентов

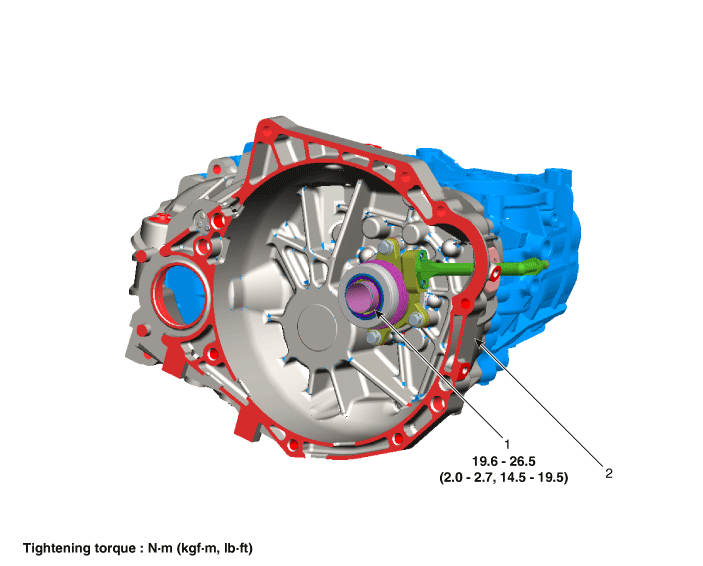

Компоненты

[Бензин 1.6 / Дизель 1.6 / Бензин 1,6 Т-ГДИ]

1. Концентрический рабочий цилиндр сборка 2. Картер механической коробки передач

Процедуры ремонта

Удаление

[Бензин 1.6 / Дизель 1.6 / Бензин 1,6 Т-ГДИ]

  1. Снимите механическую коробку передач в сборе.

    G 1,6 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

    D 1.6 TCI-NEW-U (см. Система механической коробки передач — «Механическая коробка передач»)

    G 1.6 T-GDI GAMMA (см. Система механической коробки передач — «Механическая коробка передач»)

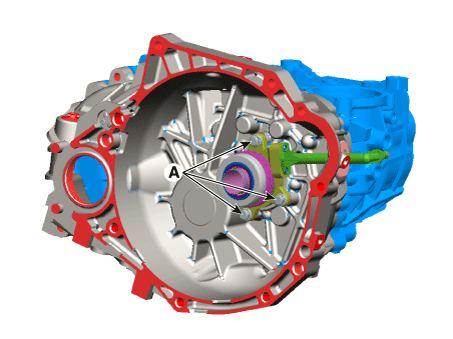

  2. Снимите узел концентрического рабочего цилиндра с картера коробки передач. сняв болты (А).

Монтаж

[Бензин 1.6 / Дизель 1.6 / Бензин 1,6 Т-ГДИ]

  • Установите концентрические болты рабочего цилиндра (3 шт.). Не сгибаться или скручены, затяните их в диагональных направлениях.

  • Когда он собран, он должен быть свободен от инвазивных посторонних предметов и утечка масла.

  • Не допускайте попадания смазки или масла на подшипники и рабочие детали. концентрического рабочего цилиндра.

    (Шум/износ из-за ненормального проскальзывания во время работы)

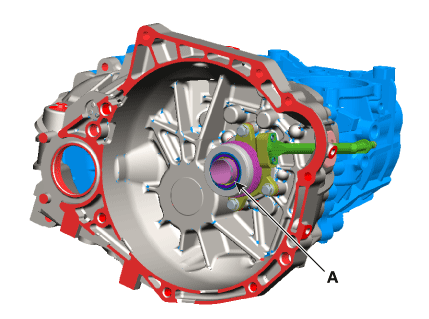

  1. Установите концентрический рабочий цилиндр (А).

    Момент затяжки: 19,6–26 Н·м

  2. Установите ручную коробку передач в сборе.

    G 1,6 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

    D 1.6 TCI-NEW-U (см. Система механической коробки передач — «Механическая коробка передач»)

    G 1.6 T-GDI GAMMA (см. Система механической коробки передач — «Механическая коробка передач»)

  3. Выполните процедуру удаления воздуха из концентрического рабочего цилиндра после заливки. тормозная жидкость.

    (См. Концентрический рабочий цилиндр в сборе — «Регулировка») [Бензиновый 1.6 / Дизель 1.6 / Бензин 1.6 T-GDI]

Корректирование

[Бензин 1.6 / Дизель 1.6 / Бензин 1,6 Т-ГДИ]

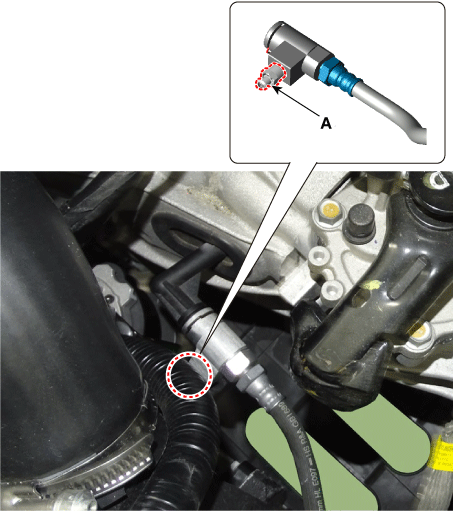

  1. После снятия крышки с концентрического воздухоотводчика рабочего цилиндра, вставьте виниловый шланг в заглушку.

  2. Заполните расширительный бачок указанной жидкостью.

    Указанная жидкость: SAE J1703 (DOT 3 или DOT 4)

  3. Нажмите на педаль сцепления около 10 раз.

  4. Ослабьте винт для выпуска воздуха (А) при нажатой педали сцепления, чтобы воздух выходит из системы сцепления. Затем затяните винт для выпуска воздуха.

  5. Повторяйте шаги 2–4 до тех пор, пока в жидкости не перестанут появляться пузырьки.
