Kia Forte: Система сцепления / Регулятор сцепления
Компоненты и расположение компонентов
| Компоненты |

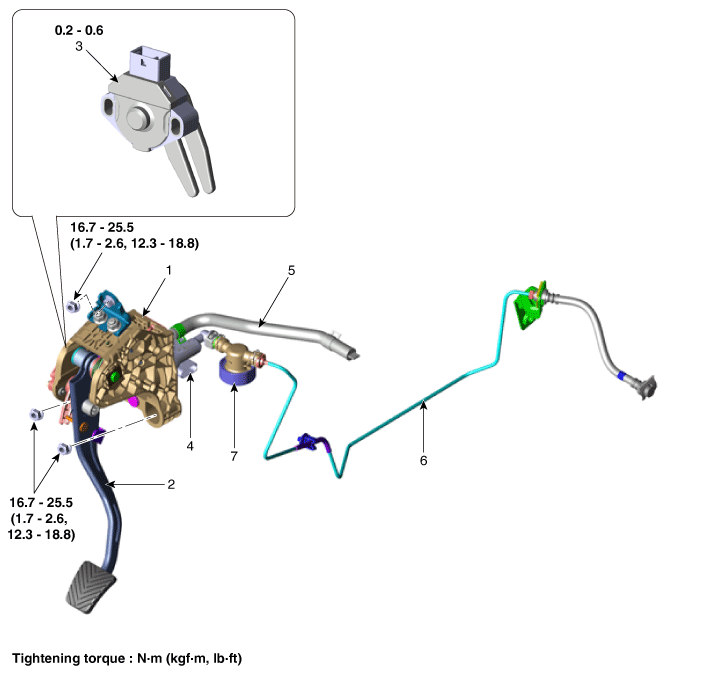

| [Бензин 2.0] |
|
1. Педаль сцепления в сборе
2. Рычаг педали сцепления 3. Замок зажигания и переключатель сцепления 4. Главный цилиндр сцепления |
5. Шланг резервуара
6. Трубка сцепления 7. Регулятор сцепления |

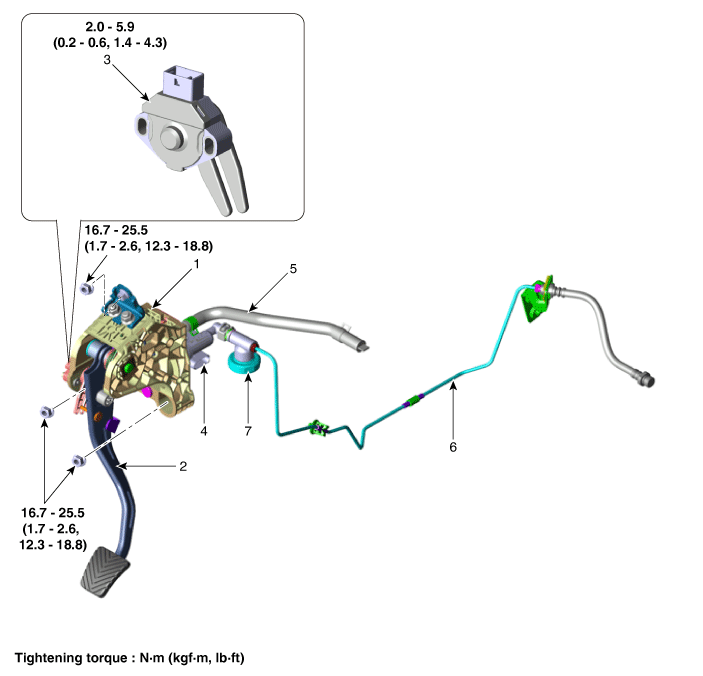

| [Дизель 1,6 / Бензин 1,6 T-GDI] |
|
1. Педаль сцепления в сборе
2. Рычаг педали сцепления 3. Замок зажигания и переключатель сцепления 4. Главный цилиндр сцепления |
5. Шланг резервуара
6. Трубка сцепления 7. Регулятор сцепления |
Процедуры ремонта
| Удаление |
| [Бензин 2.0] |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. |
| 2. |
Снимите воздушный фильтр в сборе и воздуховод. G 2.0 MPI (см. Механическая система двигателя — «Воздушный фильтр») |
| 3. |
Снимите батарею и поддон для батареи. G 2.0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») |
| 4. |
Снимите модуль управления двигателем (ECM). G 2.0 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)") |
| 5. |

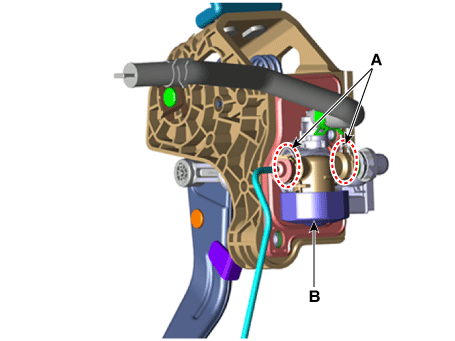

Снимите регулятор (В) после удаления стопорных штифтов (А).
|
| [Дизель 1,6 / Бензин 1,6 T-GDI] |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. |
| 2. |
Снимите воздушный фильтр в сборе и воздуховод. D 1.6 TCI-NEW-U (см. Механическая система двигателя — «Воздушный фильтр») G 1.6 T-GDI GAMMA (см. Механическая система двигателя — «Воздушный фильтр») |
| 3. |
Снимите батарею и поддон для батареи. D 1.6 TCI-NEW-U (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1.6 T-GDI GAMMA (см. Электрическая система двигателя — «Аккумуляторная батарея») |
| 4. |
Снимите модуль управления двигателем (ECM). D 1.6 TCI-NEW-U (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)") G 1.6 T-GDI GAMMA (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)") |
| 5. |
Снимите топливный фильтр. [В случае автомобиля с дизельным двигателем] (См. Блок управления двигателем/топливная система — «Топливный фильтр») |
| 6. |

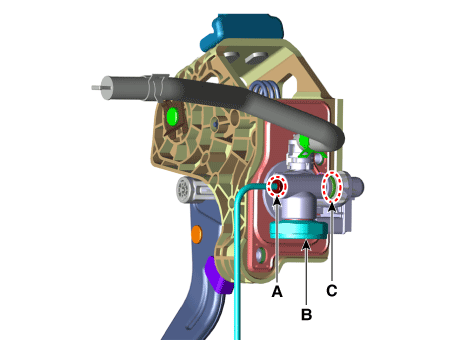

Отделите трубку сцепления (А). |
| 7. |
Снимите регулятор (В) с главного цилиндра после снятия стопорный штифт (С).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
| 2. |
После установки заполните бачок тормозной жидкостью и прокачайте воздушная процедура на цилиндре выключения сцепления. (См. Цилиндр выключения сцепления — «Регулировка») [Бензин 2.0] (См. Концентрический рабочий цилиндр в сборе — «Регулировка») [Дизельный 1.6 / Бензин 1.6 Т-ГДИ] |
