Kia Forte: Система сцепления / Главный цилиндр сцепления

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система сцепления / Главный цилиндр сцепления

Компоненты и расположение компонентов

Компоненты

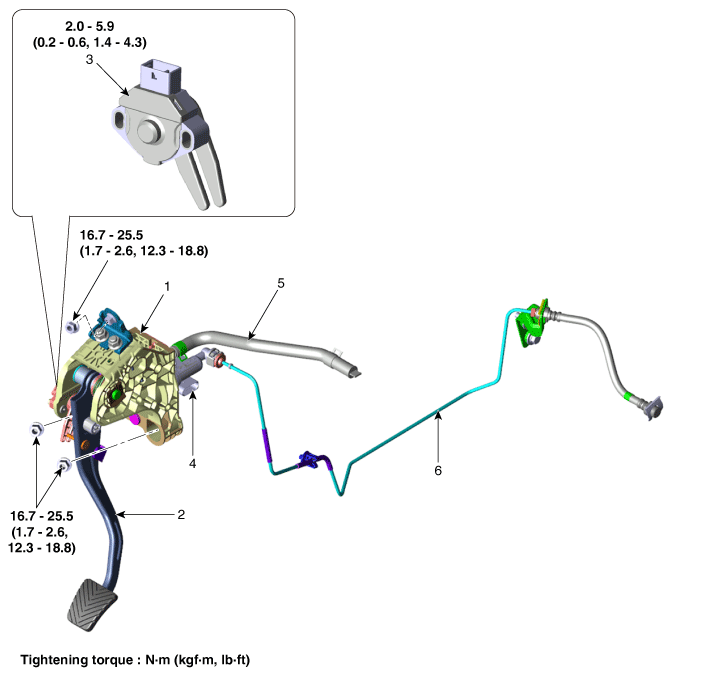

[Бензин 1.6]

1. Педаль сцепления в сборе
2. Рычаг педали сцепления
3. Замок зажигания и переключатель сцепления

4. Главный цилиндр сцепления
5. Шланг резервуара
6. Трубка сцепления

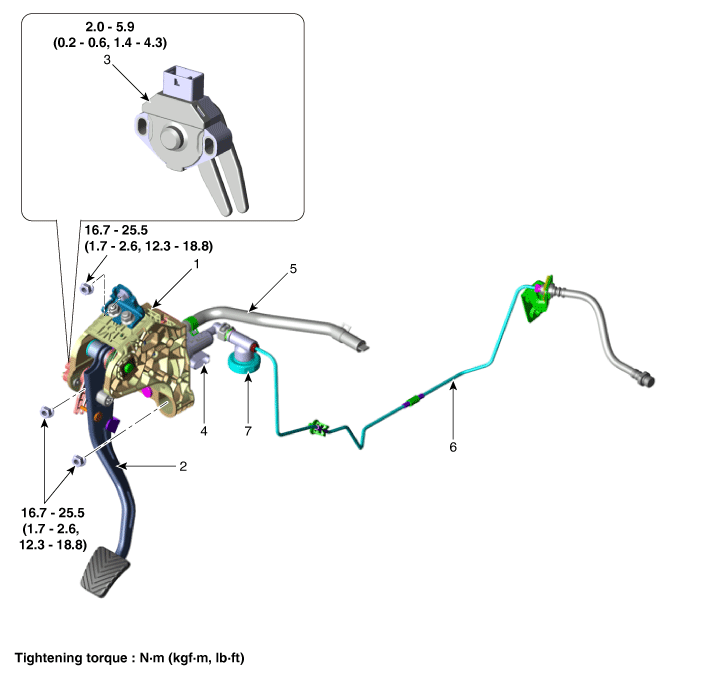

[Бензин 2.0]

1. Педаль сцепления в сборе
2. Рычаг педали сцепления
3. Замок зажигания и переключатель сцепления
4. Главный цилиндр сцепления

5. Шланг резервуара
6. Трубка сцепления
7. Регулятор сцепления

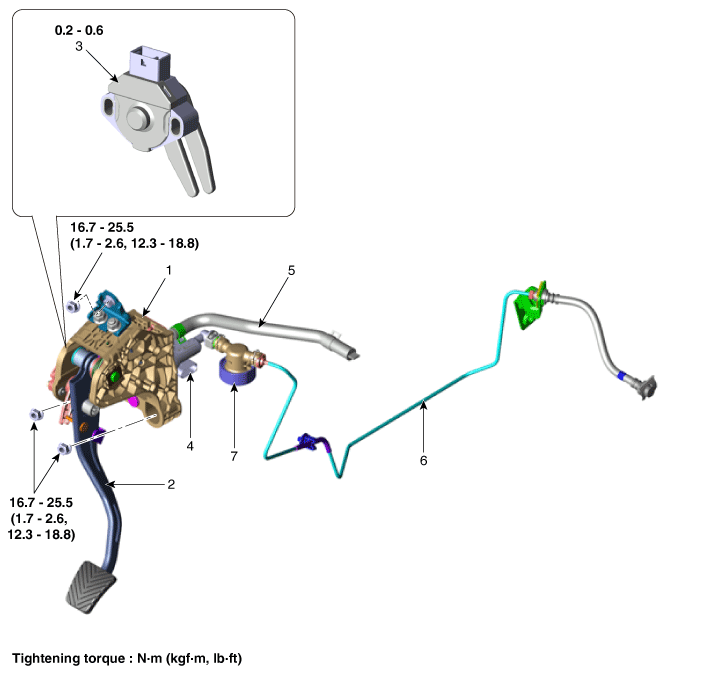

[Дизель 1,6 / Бензин 1,6 T-GDI]

5. Шланг резервуара
6. Трубка сцепления
7. Регулятор сцепления

Процедуры ремонта

Удаление

[Бензин 1.6]

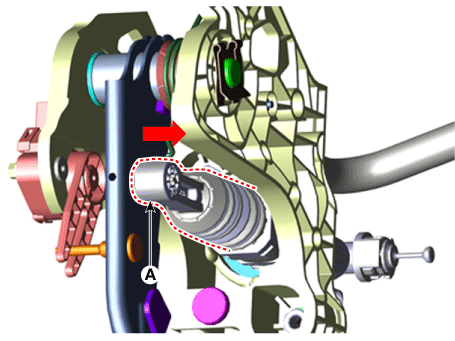

1.	Отсоедините толкатель (А) от педали сцепления.

2.	Снимите воздушный фильтр в сборе и воздуховод. G 1,6 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. G 1,6 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

4.	Снимите модуль управления двигателем (ECM). G 1,6 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)")

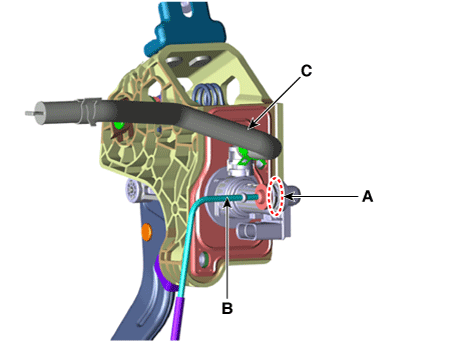

5.	Снимите стопорный штифт (А), а затем снимите трубку сцепления (В).

Отсоедините шланг резервуара (С).

Не проливайте тормозную жидкость на автомобиль, это может повредить краску. если тормозная жидкость попала на краску, немедленно смойте ее вода.

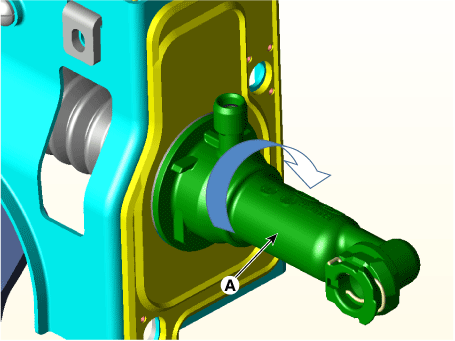

7.	Снимите главный цилиндр (А), повернув его по часовой стрелке.

[Бензин 2.0 / Дизель 1.6 / Бензин 1,6 Т-ГДИ]

1.	Отсоедините толкатель (А) от педали сцепления.

2.	Снимите воздушный фильтр в сборе и воздуховод. G 2.0 MPI (см. Механическая система двигателя — «Воздушный фильтр») D 1.6 TCI-NEW-U (см. Механическая система двигателя — «Воздушный фильтр») G 1.6 T-GDI GAMMA (см. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. G 2.0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») D 1.6 TCI-NEW-U (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1.6 T-GDI GAMMA (см. Электрическая система двигателя — «Аккумуляторная батарея»)

Снимите модуль управления двигателем (ECM).

G 2.0 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)")

D 1.6 TCI-NEW-U (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)")

G 1.6 T-GDI GAMMA (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)")

5.	Снимите топливный фильтр. [В случае автомобиля с дизельным двигателем] (См. Блок управления двигателем/топливная система — «Топливный фильтр»)

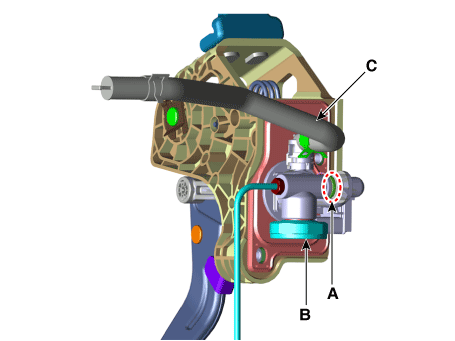

6.	Снимите стопорный штифт (А), а затем снимите регулятор сцепления (В).

Отсоедините шланг резервуара (С).

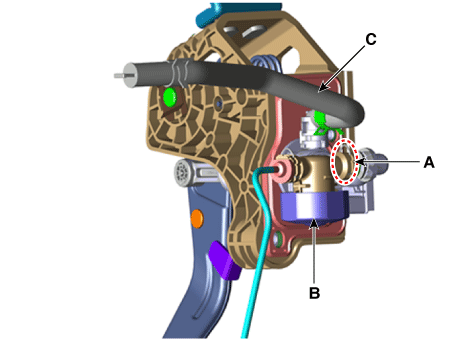

[Бензин 2.0]

[Дизель 1,6 / Бензин 1,6 T-GDI]

8.	Снимите главный цилиндр (А), повернув его по часовой стрелке.

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки заполните бачок тормозной жидкостью и прокачайте воздушная процедура на цилиндре выключения сцепления. (См. Концентрический рабочий цилиндр в сборе — «Регулировка») [Бензиновый 1.6 / Дизель 1.6 / Бензин 1.6 T-GDI] (См. Цилиндр выключения сцепления — «Регулировка») [Бензин 2.0]
