Kia Forte: Система сцепления / Трубка сцепления

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система сцепления / Трубка сцепления

Компоненты и расположение компонентов

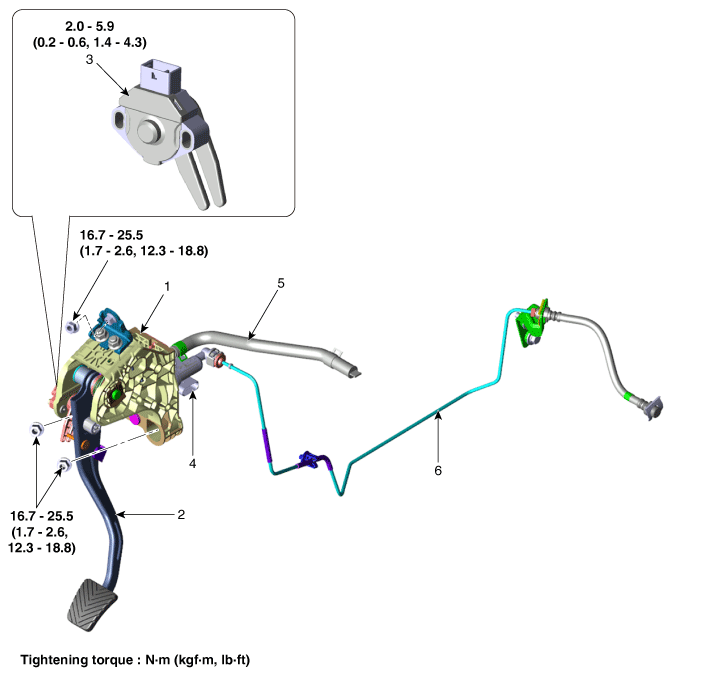

Компоненты

[Бензин 1.6]

1. Педаль сцепления в сборе
2. Рычаг педали сцепления
3. Замок зажигания и переключатель сцепления

4. Главный цилиндр сцепления
5. Шланг резервуара
6. Трубка сцепления

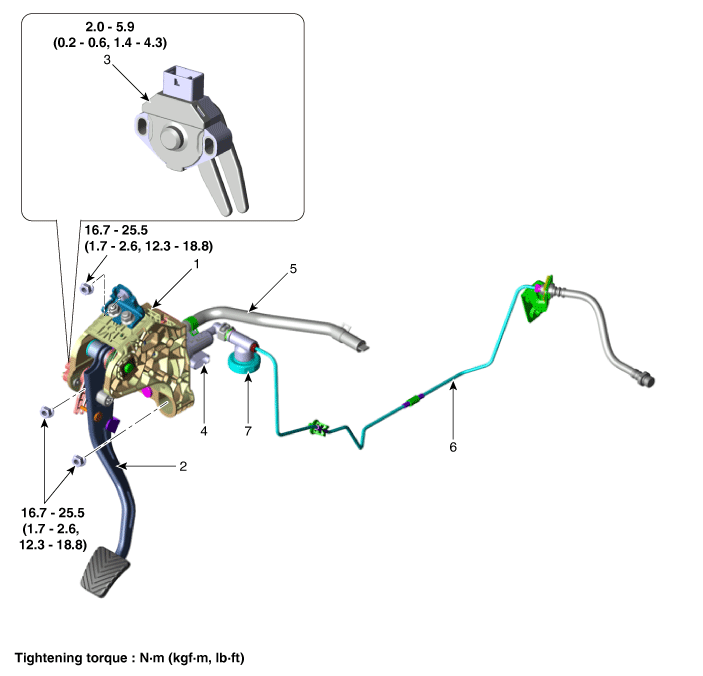

[Бензин 2.0]

1. Педаль сцепления в сборе
2. Рычаг педали сцепления
3. Замок зажигания и переключатель сцепления
4. Главный цилиндр сцепления

5. Шланг резервуара
6. Трубка сцепления
7. Регулятор сцепления

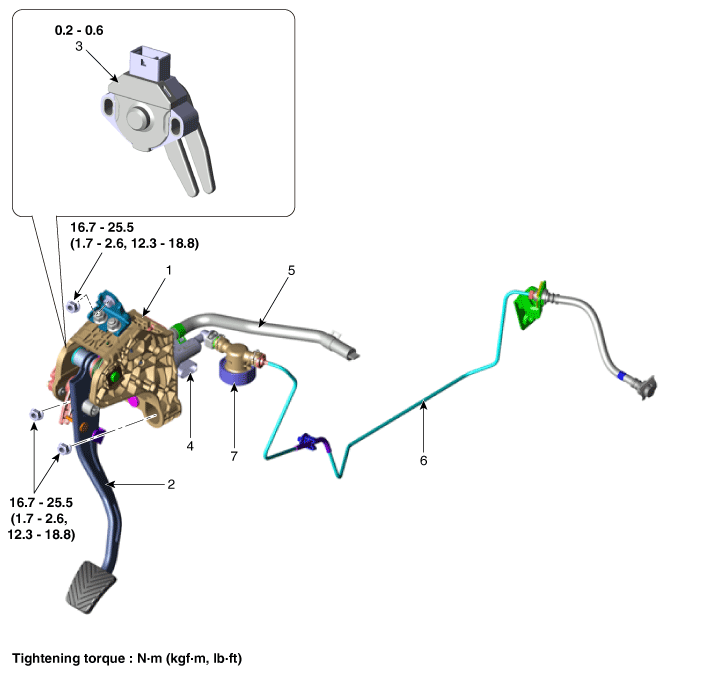

[Дизель 1,6 / Бензин 1,6 T-GDI]

5. Шланг резервуара
6. Трубка сцепления
7. Регулятор сцепления

Процедуры ремонта

Удаление

[Бензин 1.6 / Дизель 1.6 / Бензин 1,6 Т-ГДИ]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите воздушный фильтр в сборе и воздуховод. G 1,6 MPI (см. Механическая система двигателя — «Воздушный фильтр») D 1.6 TCI-NEW-U (см. Механическая система двигателя — «Воздушный фильтр») G 1.6 T-GDI GAMMA (см. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. G 1,6 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») D 1.6 TCI-NEW-U (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1.6 T-GDI GAMMA (см. Электрическая система двигателя — «Аккумуляторная батарея»)

Снимите модуль управления двигателем (ECM).

G 1,6 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)")

D 1.6 TCI-NEW-U (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)")

G 1.6 T-GDI GAMMA (см. раздел «Управление двигателем/топливная система» — «Управление двигателем»). Модуль (ЭБУ)")

5.	Снимите топливный фильтр. [В случае автомобиля с дизельным двигателем] (См. Блок управления двигателем/топливная система — «Топливный фильтр»)

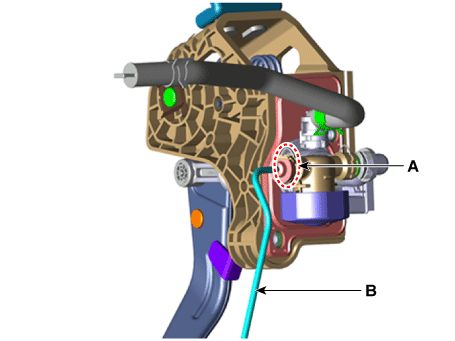

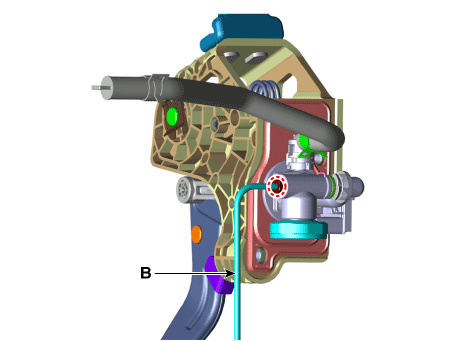

Снимите стопорный штифт (А), а затем снимите трубку сцепления (В).

Не проливайте тормозную жидкость на автомобиль, это может повредить краску. если тормозная жидкость попала на краску, немедленно смойте ее вода.

[Бензин 1.6]

[Дизель 1,6 / Бензин 1,6 T-GDI]

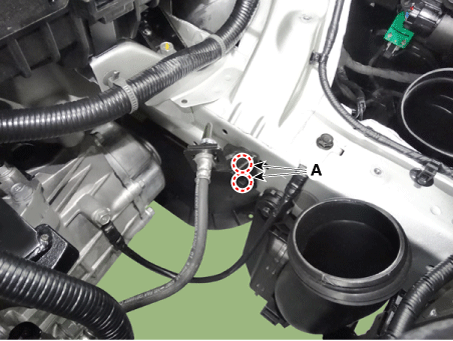

Снимите болты кронштейна трубы сцепления (А).

Момент затяжки:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

8.	Снимите стопорный штифт (А).

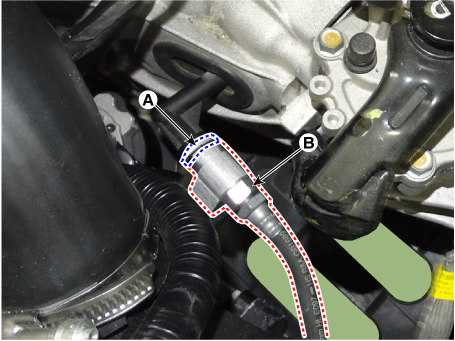

9.	Снимите трубку сцепления (В) с концентрического рабочего цилиндра, а затем снятие трубы сцепления с автомобиля.

[Бензин 2.0]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите воздушный фильтр в сборе и воздуховод. G 2.0 MPI (см. Механическая система двигателя — «Воздушный фильтр»)

3.	Снимите батарею и поддон для батареи. G 2.0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

4.	Снимите модуль управления двигателем (ECM). G 2.0 MPI (см. Блок управления двигателем/топливная система — «Модуль управления двигателем»). (ЕСМ)")

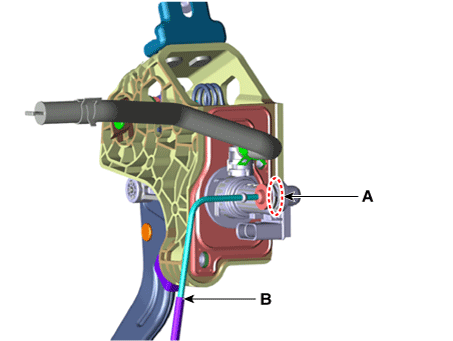

Снимите стопорный штифт (А), а затем снимите трубку сцепления (В).

Снимите болты кронштейна трубы сцепления (А).

Момент затяжки:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

7.	Снимите стопорный штифт (А).

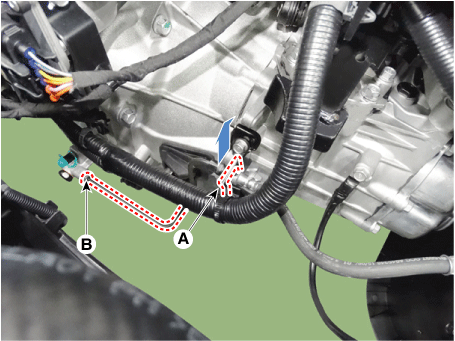

Отсоедините трубку сцепления (В) от цилиндра выключения сцепления и затем снимите трубку сцепления с автомобиля.

Момент затяжки:

12,6–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки заполните бачок тормозной жидкостью и прокачайте воздушная процедура на цилиндре выключения сцепления. (См. Концентрический рабочий цилиндр в сборе — «Регулировка») [Бензиновый 1.6 / Дизель 1.6 / Бензин 1.6 T-GDI] (См. Цилиндр выключения сцепления — «Регулировка») [Бензин 2.0]
