Kia Stinger: монитор кругового обзора (AVM) / блок монитора кругового обзора (AVM)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Монитор кругового обзора (AVM) / Блок монитора кругового обзора (AVM)

Компоненты и расположение компонентов

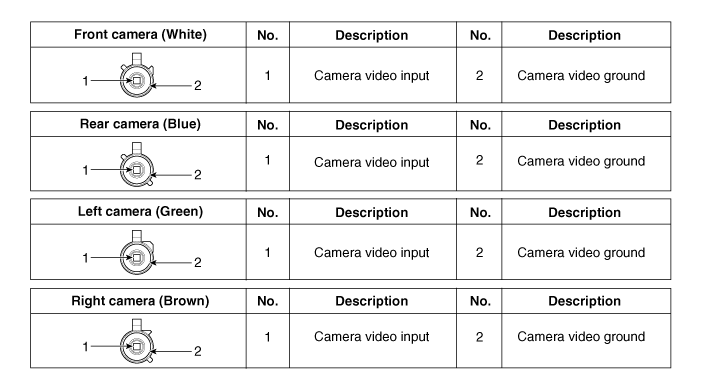

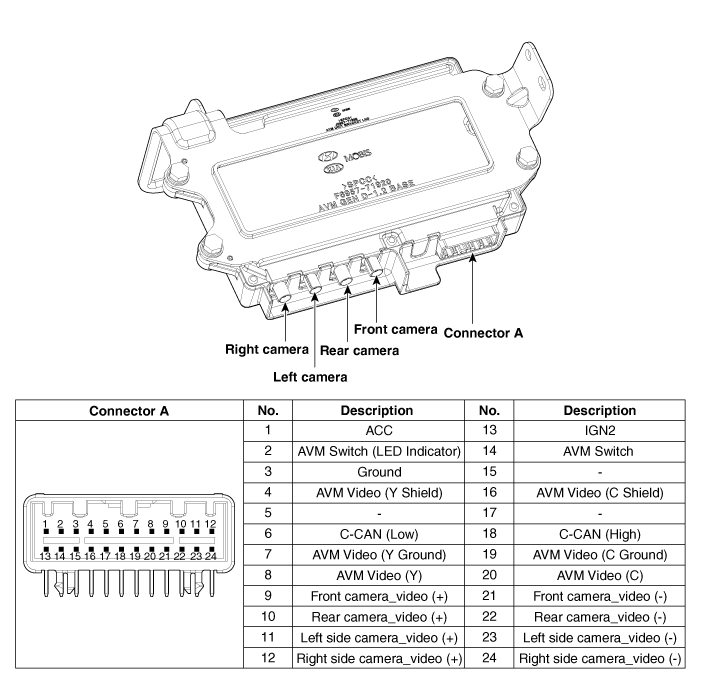

Компоненты

Принципиальные диаграммы

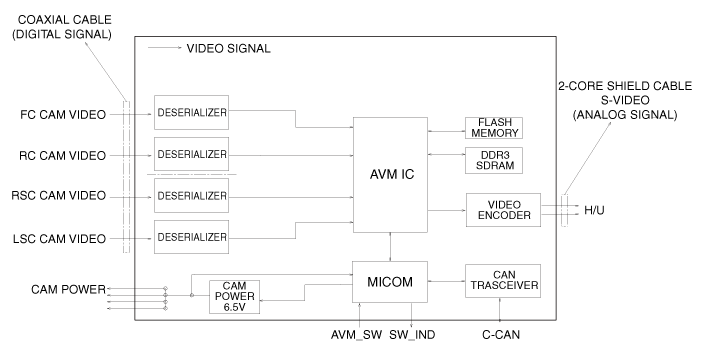

Принципиальная электрическая схема

Процедуры ремонта

Удаление

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

3.	Снимите модуль коленной подушки безопасности (KAB). (См. «Удерживающая система — «Модуль коленной подушки безопасности (KAB))».

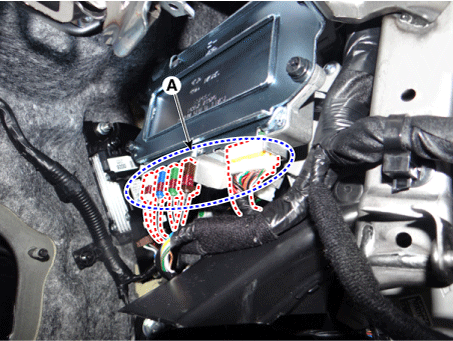

4.	Отсоедините разъемы блока AVM (А).

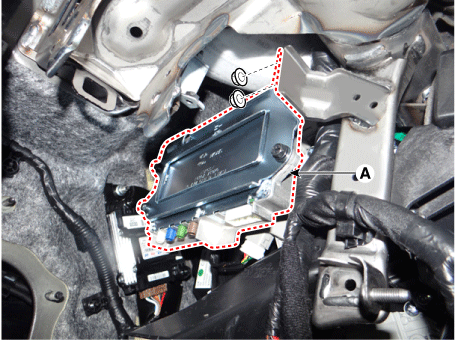

5.	Снимите блок AVM (A), предварительно ослабив крепежные гайки.

Монтаж

1.	Установите блок AVM.

2.	Подсоедините разъемы блока AVM.

3.	Установите модуль коленной подушки безопасности (KAB).

4.	Установите нижнюю панель аварийной подушки.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
