Пантоскопическая камера

Компоненты и расположение компонентов

Компоненты

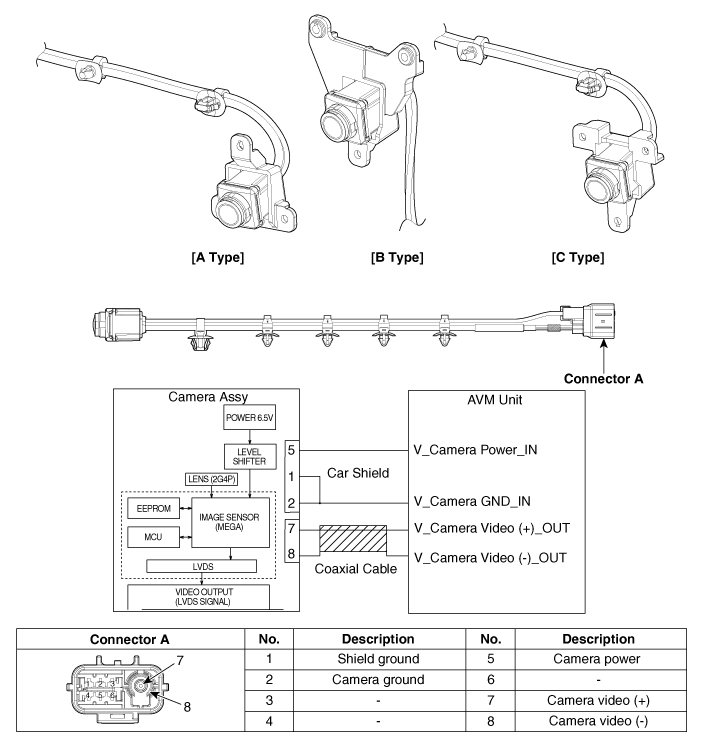

Камера переднего вида

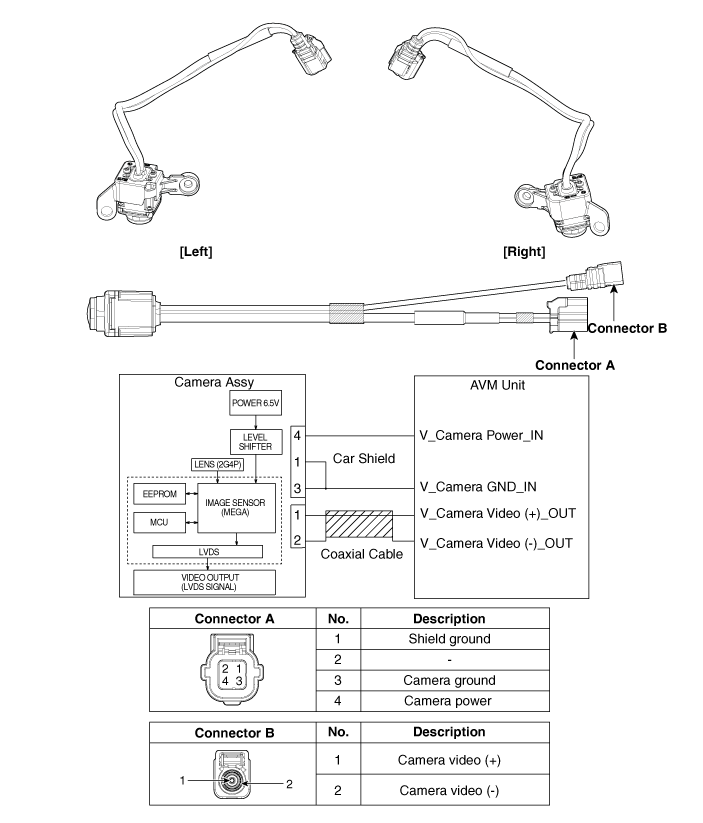

Камера бокового обзора

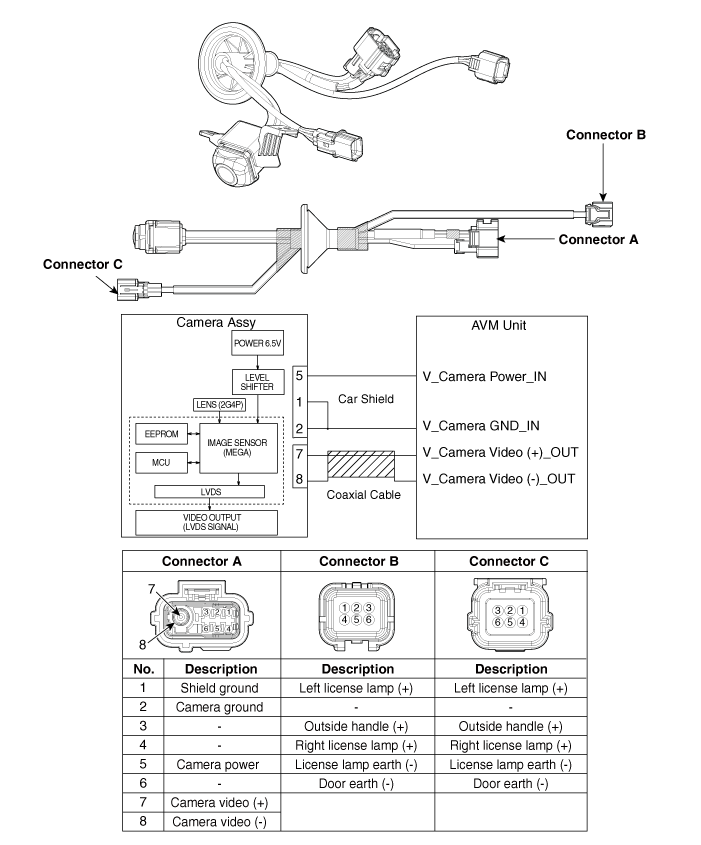

Камера заднего вида

Процедуры ремонта

Удаление

Камера переднего вида

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

3. 3

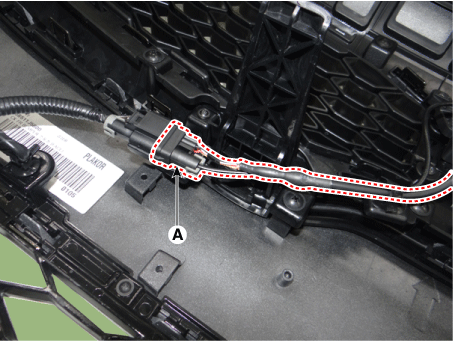

   Отсоедините разъем камеры переднего вида (А).



4. 4

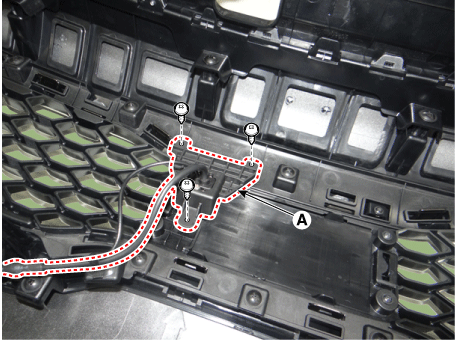

   Снимите камеру переднего вида (А), предварительно ослабив крепежные винты.



Камера бокового обзора

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите наружное зеркало заднего вида.

   (См. Кузов — «Внешнее зеркало заднего вида»)

3. 3

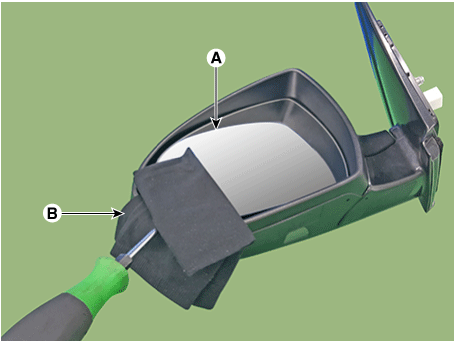

   Снимите зеркало (A) в направлении, как показано на рисунке, используя (-) отвертка.



4. 4

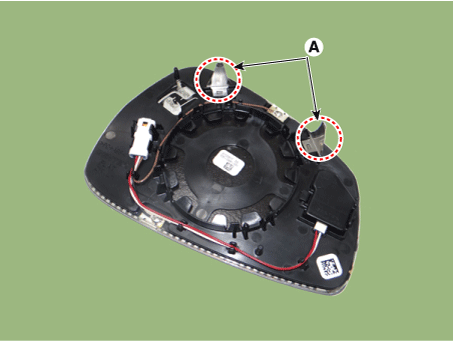

   Отсоедините разъемы отопителя (B) и разъем индикатора BCW (A). из зеркала.



5. 5

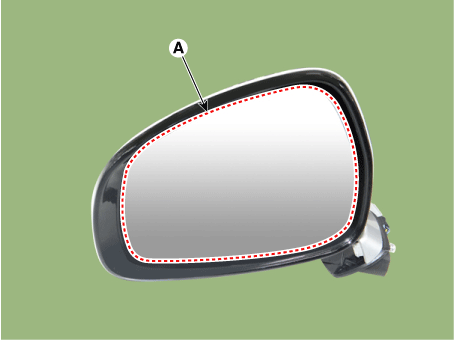

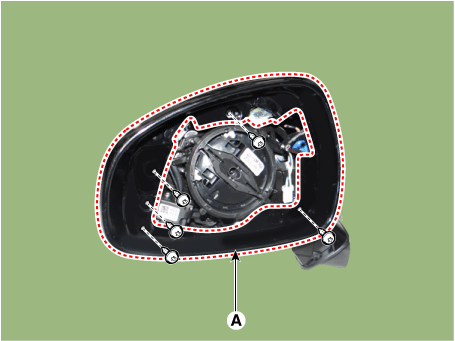

   Снимите корпус наружного зеркала заднего вида (А), предварительно ослабив крепежные винты.



6. 6

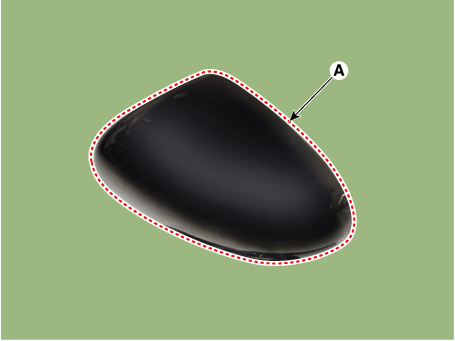

   Снимите заднюю крышку наружного зеркала заднего вида (А).



7. 7

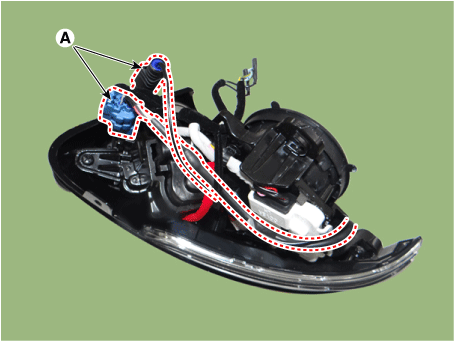

   Отсоедините разъемы камеры бокового обзора (А).



8. 8

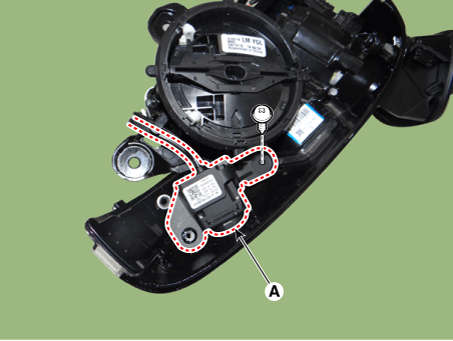

   Снимите камеру бокового обзора (А), предварительно ослабив крепежный винт.



Камера заднего вида

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите заднюю панель задней двери.

   (См. Кузов — «Задняя панель задней двери»)

3. 3

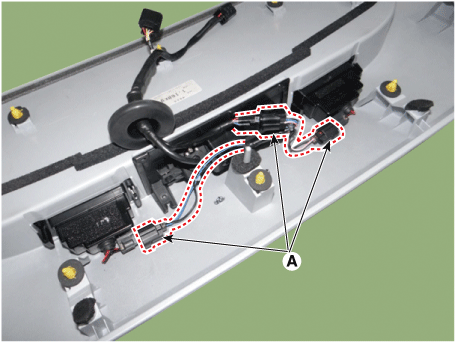

   Отсоедините разъемы лампы номерного знака (А).



4. 4

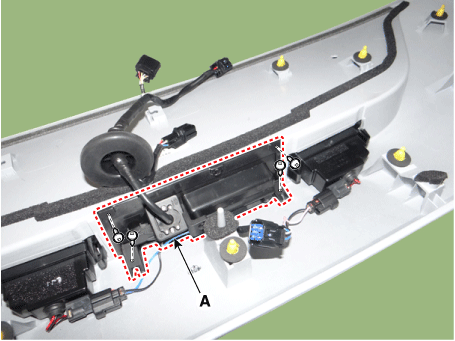

   Снимите узел внешней ручки двери багажного отделения (А) после ослабления крепления. винты.



5. 5

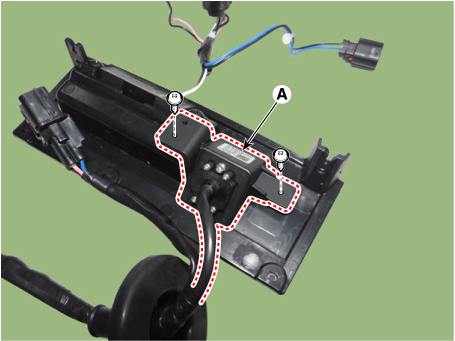

   Снимите камеру заднего вида (А), предварительно ослабив крепежные винты.



Монтаж

Камера переднего вида

1. 1

   Установите камеру переднего вида после подключения разъема.

2. 2

   Установите передний бампер в сборе.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Камера бокового обзора

1. 1

   Установите камеру бокового обзора после подключения разъема.

2. 2

   Установите заднюю крышку наружного зеркала заднего вида.

3. 3

   Установите корпус наружного зеркала заднего вида.

4. 4

   Подсоедините разъемы отопителя и разъем индикатора BCW.

5. 5

   Установите зеркало.

6. 6

   Установите наружное зеркало заднего вида.

7. 7

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Камера заднего вида

1. 1

   Установите камеру заднего вида.

2. 2

   Установите наружную ручку задней двери в сборе.

3. 3

   Подсоедините разъемы номерного фонаря.

4. 4

   Установите заднюю панель задней двери.

5. 5

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
