Kia Stinger: Система регулировки угла наклона фар / Переключатель регулировки угла наклона фар (ручной)
Принципиальные диаграммы

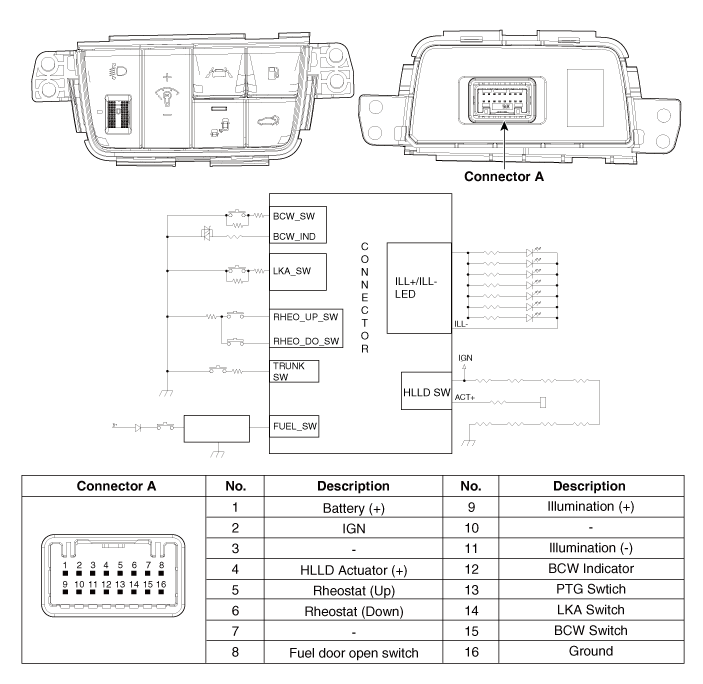

| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки») |
| 3. |

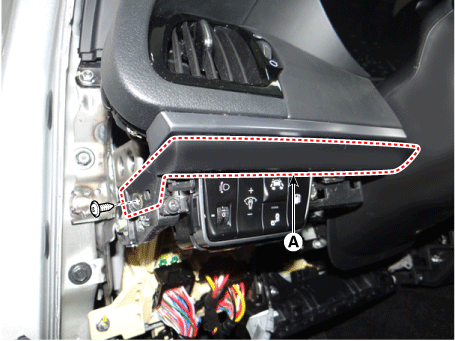

Снимите декоративную накладку [LH] (A) после ослабления крепежного винта.
|
| 4. |

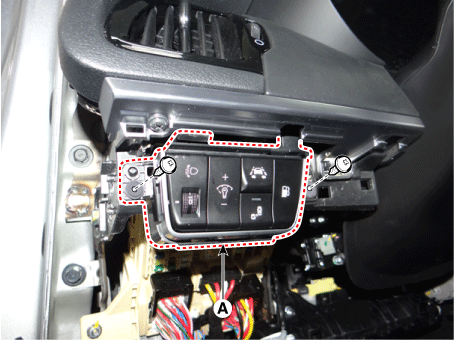

Снимите выключатель бокового аварийного щитка (А) после ослабления крепежных винтов.
|
| 5. |

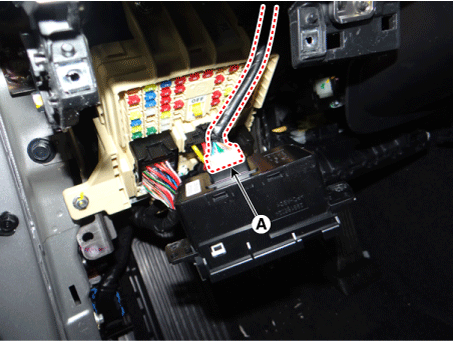

Отсоедините разъем выключателя боковой панели (А).
|
| Монтаж |
| 1. |
Подсоедините разъем переключателя боковой панели. |
| 2. |
Установите переключатель бокового аварийного щитка. |
| 3. |
Установите декоративную накладку [LH]. |
| 4. |
Установите нижнюю панель аварийной подушки. |
| 5. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
Привод регулировки фар
Компоненты и расположение компонентов
Принципиальная электрическая схема
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
...
Блок регулировки фар
Компоненты и расположение компонентов
Принципиальная электрическая схема
Описание и работа
Описание
В зависимости от условий вождения и состояния загрузки автомобиля свет фар ...
