Kia Stinger: Система регулировки угла наклона фар / Блок регулировки угла наклона фар

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система регулировки фар / Блок регулировки фар

Компоненты и расположение компонентов

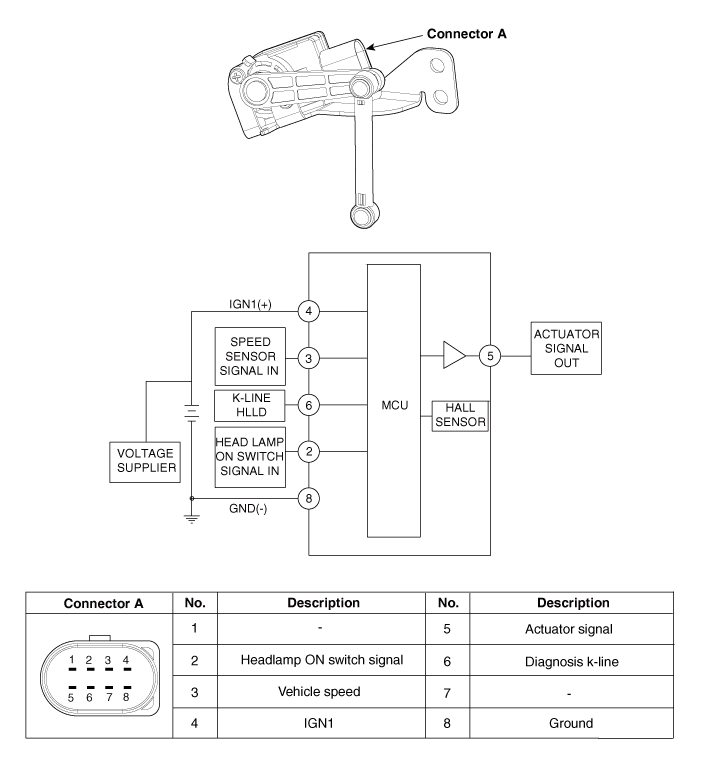

Принципиальная электрическая схема

Описание и работа
Описание

В зависимости от условий вождения и состояния загрузки автомобиля, освещение фар направление изменяется, чтобы сохранить диапазон видимости водителя и защитить его видение от бликов, направленное на безопасное вождение.

ЭБУ со встроенным датчиком, установленный на заднем центральном рычаге, приводит в движение установленный привод на фаре после обнаружения входного сигнала для статического изменения транспортного средства.

Луч фар автоматически включается при наклоне шасси.

Операция

Порядок работы

1.

Изменение угла подвески в результате изменения нагрузки автомобиля.

2.

Изменение угла датчика.

3.

Микропроцессор вычисляет необходимую величину изменения угла наклона фар.

4.

Отправка надлежащего сигнала на устройство корректора фар и исполнительный механизм привода.

Рабочее состояние

1.

Зажигание включено

2.

Ближний свет включен

3.

При остановке: если рычаг датчика изменяется на 0,3° и выше, фары включаются. после макс. 1,5 секунды.

4.

Во время движения: если скорость автомобиля превышает 4 км/ч (2,48 мили в час), скорость изменение не более 0,8 - 1,6 км/ч (0,5 - 1,0 миль/ч) в секунду, а загрузка состояние меняется, то фары работают.

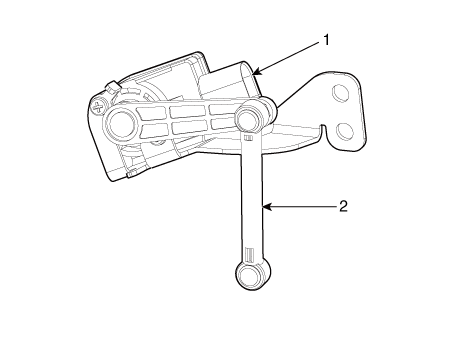

Компоненты

1.

Автоматический корректор фар

(1)

Блок выравнивания и датчик

(2)

Монтажный кронштейн датчика

(3)

Связь датчика

С помощью микропроцессора определите рабочий уровень изменение механического угла и сигнала скорости.

Устройство, установленное на заднем центральном рычаге, управляет привод через внутреннюю программу управления.

Процедуры ремонта
осмотр
1.

Зажигание "ВКЛ".

2.

Включите переключатель фар.

3.

Проверить на работоспособность. Направление фар должно меняться плавно при включении переключателя регулировки положения фар.

4.

Если операция не работает, проверьте разъем и клеммы чтобы убедиться, что все они поддерживают хороший контакт.

Если клеммы погнуты, ослаблены или подверглись коррозии, при необходимости отремонтируйте их. и перепроверьте систему.

Если клеммы выглядят нормально, перейдите к шагу 5.

5.

Замените на заведомо исправную фару в сборе и проверьте правильность работы.

Удаление
1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

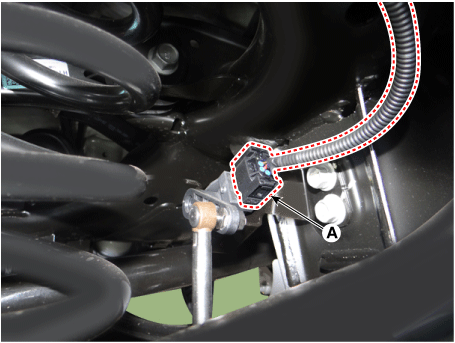

Отсоедините разъем корректора фар (А).

3.

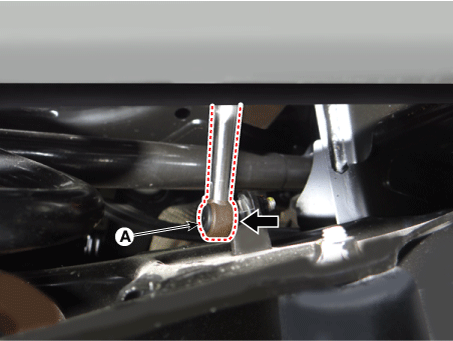

Снимите соединительную тягу (А) блока корректора фар.

4.

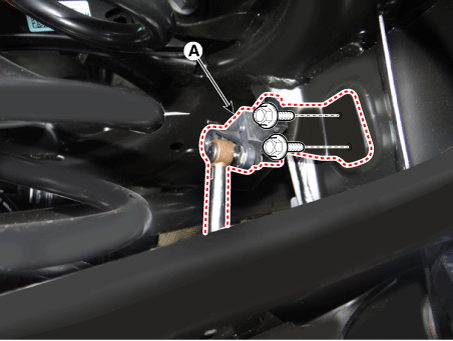

Снимите корректор фар (А), предварительно ослабив крепежные болты.

Монтаж
1.

Установить корректор фар.

Момент затяжки :

7–11 Н·м (0,7–1,1 кгс·м, 5,1–8,1 фунт·фут)

2.

Установить крепление блока регулировки фар.

3.

Подсоедините разъем корректора фар.

4.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.
