Встроенный переключатель места с памятью (IMS)

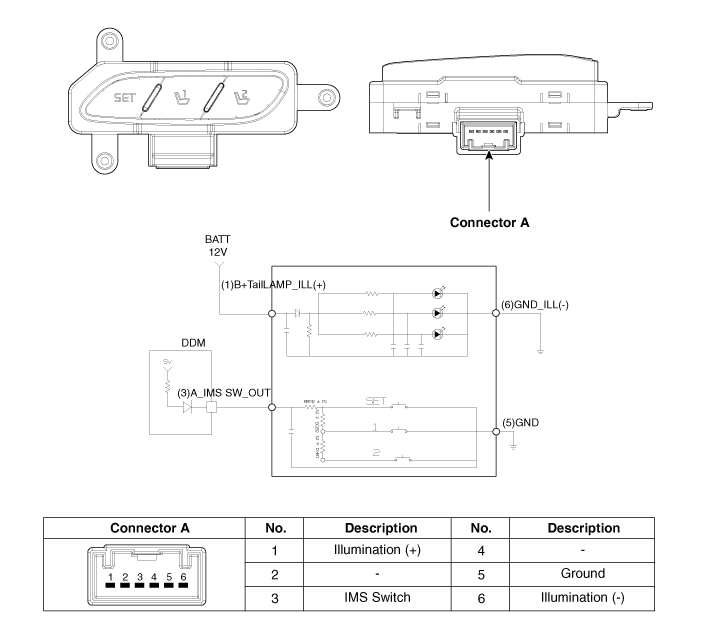

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обшивку передней двери водителя.

   (См. Кузов — «Облицовка передней двери»)

3. 3

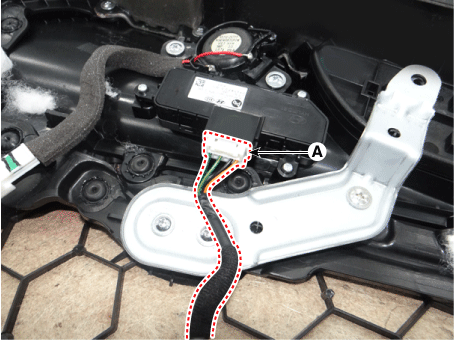

   Отсоедините разъем встроенного переключателя сиденья с памятью (А).



4. 4

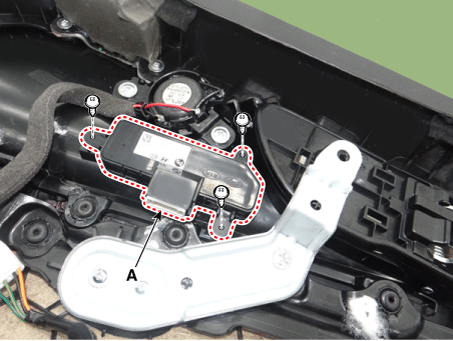

   Снимите встроенный переключатель сиденья с памятью (A) после ослабления крепежных винтов.



Монтаж

1. 1

   Установите встроенный переключатель сиденья с памятью.

2. 2

   Подсоедините разъем встроенного переключателя сиденья с памятью.

3. 3

   Установите обивку передней двери водителя.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

1. 1

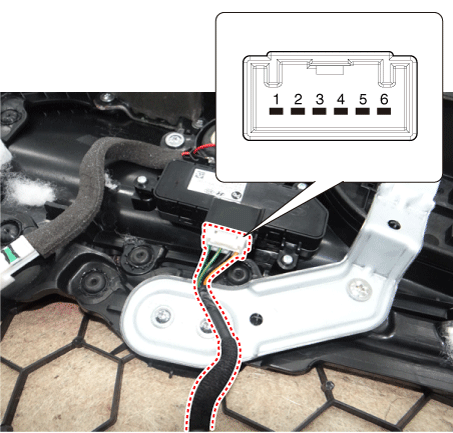

   Снимите разъем встроенного переключателя сиденья с памятью.



2. 2

   При нажатии каждого переключателя проверьте поток электроэнергии между интегрированными разъем переключателя сиденья с памятью и заземление, и если электричество не соответствует спецификации, замените переключатель.

   Выключатель	Соединительный терминал	Сопротивление
   НАБОР	3-5	680 Ом
   Память 1		1,5 кОм
   Память 2		3,3 кОм
