Kia Stinger: система управления двигателем / электрический привод перепускной заслонки (EWGA)

Kia Stinger CK 2018-2023 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Электропривод заслонки сброса отходов (EWGA)

Описание и работа

Описание

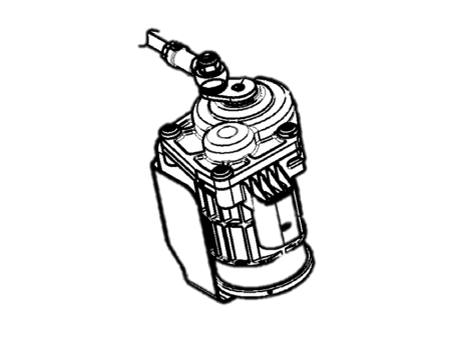

Установленный на турбокомпрессоре электрический привод перепускной заслонки (EWGA) работает лопасть в турбонагнетателе Waste Gate (WGT) и регулирует количество сжатого воздуха на основе ШИМ-сигнала от ECM. Этот привод состоит из двигателя постоянного тока, который приводит в действие лопасть, двухступенчатую передачу, которая увеличивает крутящий момент двигателя постоянного тока, положение датчик, который определяет состояние лопасти, и электрический блок управления, который управляет двигатель постоянного тока.

Принципиальные диаграммы

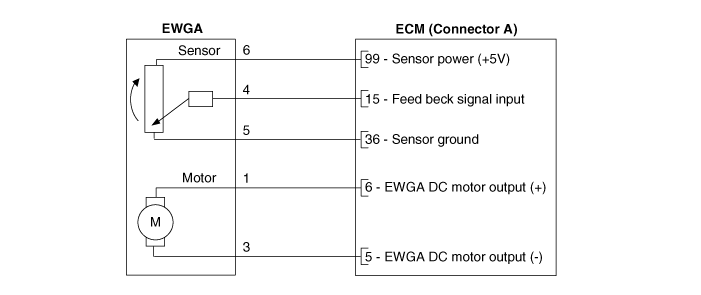

Принципиальная электрическая схема

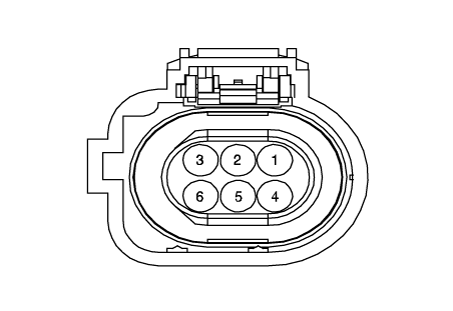

Соединитель жгута

Процедуры ремонта

Удаление

Электрический привод перепускных ворот (EWGA) нельзя заменить самостоятельно; это следует заменить на турбокомпрессор.

(См. раздел «Механическая система двигателя — турбонагнетатель»).

Монтаж

(См. раздел «Механическая система двигателя — турбонагнетатель»).

Корректирование

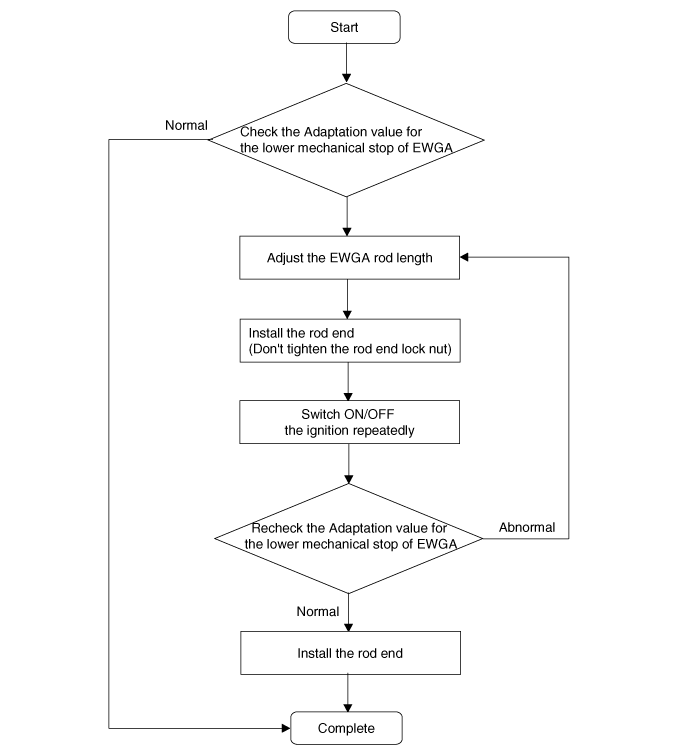

[Процедура регулировки штока Блок-схема]

Убедитесь, что турбокомпрессор перепускного клапана достаточно остыл, чтобы с ним можно было работать.

Используйте электрический вентилятор для быстрого охлаждения.

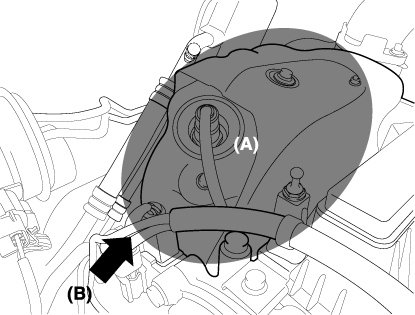

Охлаждаемая площадь (A) и направление ветра (B) указаны на рисунке. ниже.

2.	Выключите зажигание.

3.	Подключите диагностический прибор к разъему DLC (16-контактный) под драйвером. боковая панель приборов.

Включите зажигание.

Не запускайте двигатель.

5.	Выберите VIN или Автомобиль на начальном экране.

6.	Войдите в меню «Управление двигателем» после выбора информации об автомобиле (Vehicle модель, Год выпуска, Тип двигателя) или ввод VIN-номера.

7.	Доступ к KDS Engine > Текущие данные.

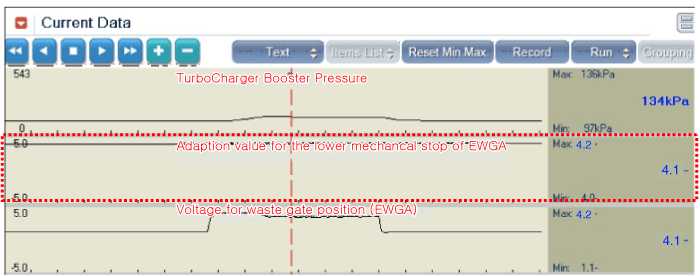

Не запуская двигатель, включите зажигание на 5 секунд, затем «ВЫКЛ» на 5 секунд, чтобы проверить «Значение адаптации для низкого механического остановка EWGA» на КДС.

Повторяйте этот шаг до тех пор, пока не изменится значение адаптации по сравнению с предыдущим циклом. ниже 0,05 В.

Не запускайте двигатель. Это важный шаг для правильного чтения значение адаптации.

Убедитесь, что «Значение адаптации для нижнего механического упора EWGA» находится в пределах указанного диапазона напряжения.

Температура охлаждающей жидкости (°C)	Указанный диапазон напряжения (В)
41 - 60	3,8 - 4,0
26 - 40	3,85 -4,05
Ниже 25	3,9 - 4,1

10.

Если измеренное напряжение не находится в указанном диапазоне напряжения, отрегулируйте длина стержня EWGA. В противном случае дальнейшая процедура не требуется.

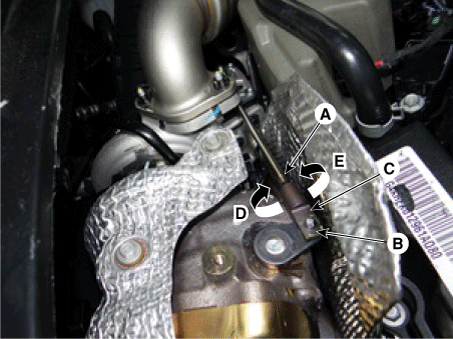

(1)	Ослабьте стопорную гайку конца штока (А) и снимите С-образное кольцо (В).

(2)

Отрегулируйте конец штока (C), вращая его по часовой стрелке (D) или против часовой стрелки. (E) для удовлетворения спецификации.

Например, если температура охлаждающей жидкости ниже 25 °C, отрегулируйте следующее.

Значение адаптации для нижнего механического упора EWGA (V)	Направление регулировки конца штока	Изменение длины штока (после регулировки)
> 4,1	по часовой стрелке	короче
< 3,9	против часовой	дольше

Угол поворота	Изменение уровня значения адаптации (V)
0,5 оборота (180°)	0,15 - 0,20
1 оборот (360°)	0,30 - 0,40

11.	Временно установите конец штока (В) на рычаг турбонагнетателя (А). Не затяните стопорную гайку конца штока (C) и С-образное кольцо (D).

12.

Проверьте «Значение адаптации для нижнего механического упора EWGA» после выбрав меню «Текущие данные».

Несколько раз включите/выключите зажигание, пока не появится изменение в «Adaptation значение для нижнего механического упора EWGA" находится в пределах 0,05 В.

Включите/выключите зажигание, делая паузу на 5 секунд при каждом включении зажигания. положение дел.

13.	Если измеренное напряжение не находится в указанном диапазоне напряжения, повторите процедуры 9-11, пока напряжение не будет находиться в пределах указанного диапазона напряжения.

14.	Убедитесь, что «Значение адаптации для нижнего механического упора EWGA» находится в пределах указанного диапазона напряжения.

15.

Если оно находится в пределах указанного диапазона напряжения, установите конец штока в рычаг турбонагнетателя.

(1)	Установите конец штока (В) на рычаг турбонагнетателя (А).

(2)	Затяните стопорную гайку конца штока (С).

(3)	Установите С-образное кольцо (E).

•	Будьте осторожны, чтобы не снять шайбу (D).

Поиск неисправностей

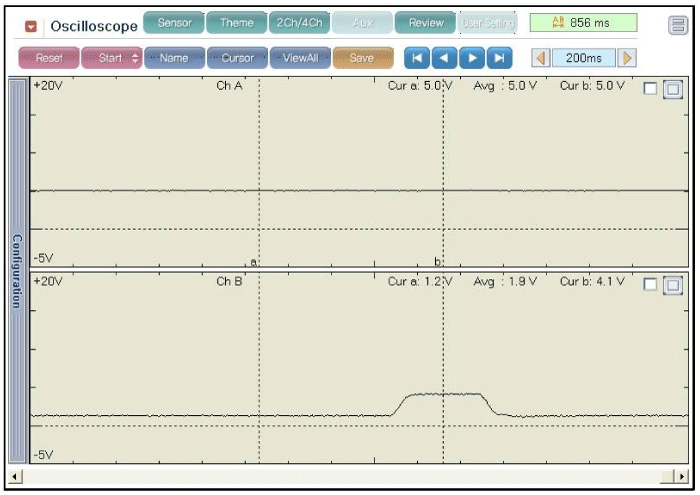

Форма сигнала

Электромагнитный клапан управления RCV
