Kia Stinger: Предупреждение о сближении при парковке (PDW) / Переключатель предупреждения о сближении с парковкой (PDW)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Предупреждение о сближении с парковкой (PDW) / Переключатель предупреждения о сближении с парковкой (PDW)

Компоненты и расположение компонентов

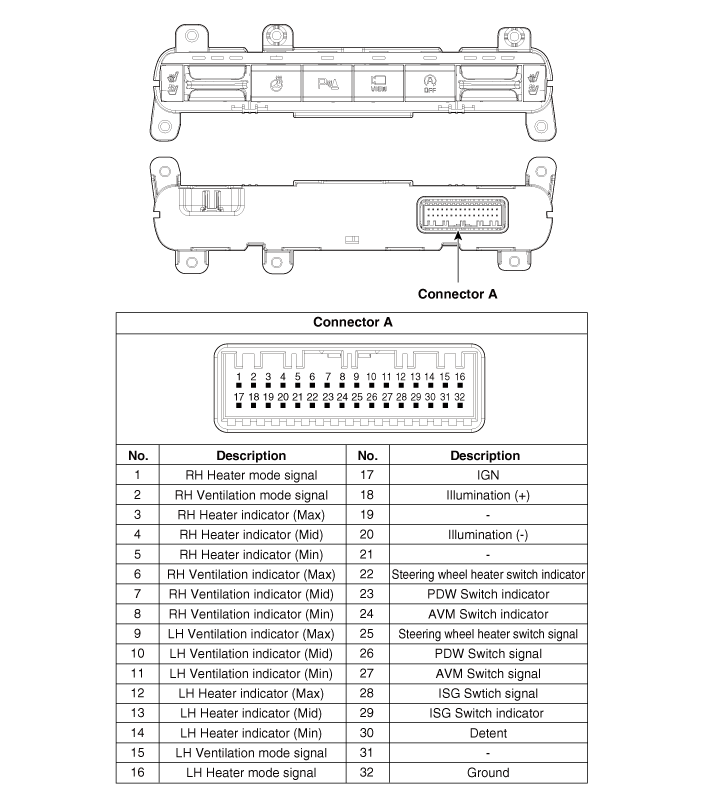

Компоненты

Принципиальные диаграммы

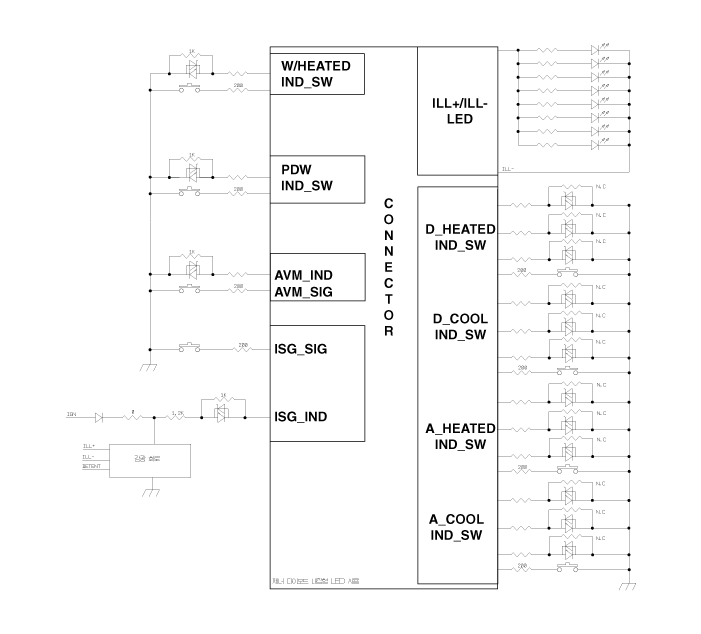

Принципиальная электрическая схема

Процедуры ремонта

Удаление

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

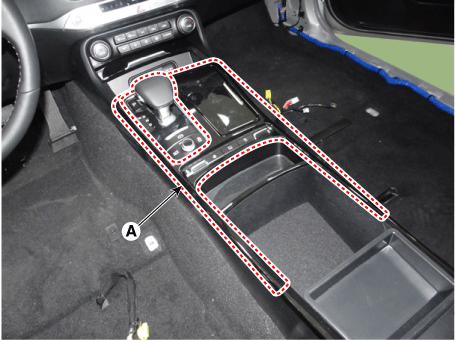

2.	Снимите верхнюю часть консоли в сборе (A) с помощью съемника.

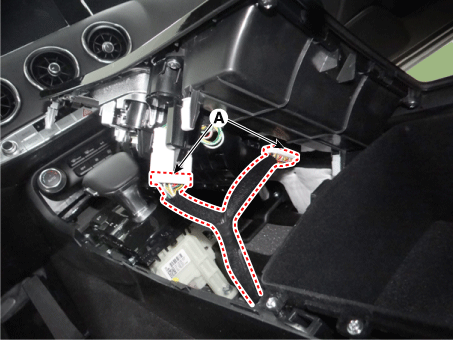

3.	Отсоедините разъемы (А) от верхней части консоли в сборе.

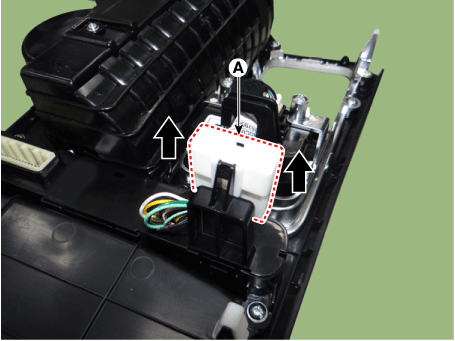

4.	Полностью отсоедините разъем (А) от напольного переключателя консоли.

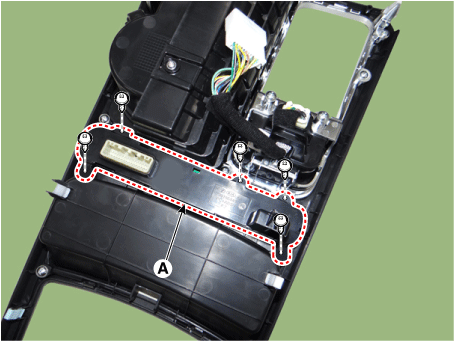

5.	Полностью снимите консольный напольный переключатель (A) после ослабления крепления. винты.

Монтаж

1.	Установка консольного напольного переключателя завершена.

2.	Установите разъем от консольного напольного выключателя в сборе.

3.	Подсоедините разъемы от верхней консоли в сборе.

4.	Установите верхнюю часть консоли.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что разъемы подключены правильно.

•	Проверьте нормальную работу системы PDW.
