Датчик предупреждения о сближении с парковкой (PDW)

Компоненты и расположение компонентов

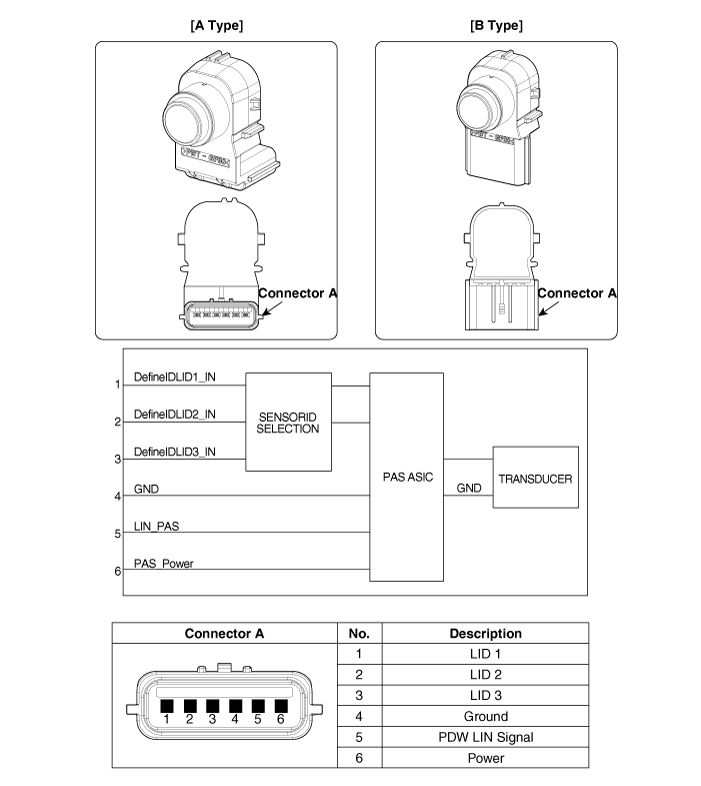

Компоненты

Процедуры ремонта

Удаление

Предупреждение о расстоянии парковки-вперед (PDW-F) Сенсор

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите передний бампер в сборе.

   (См. Кузов — «Передний бампер в сборе»)

3. 3

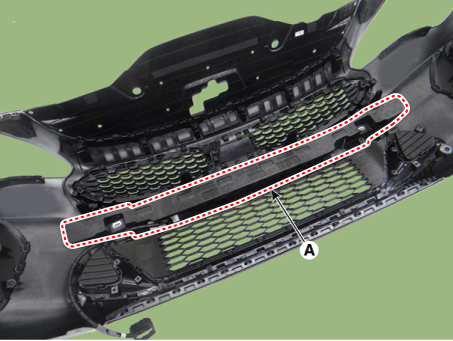

   Снимите амортизатор переднего бампера (А).



4. 4

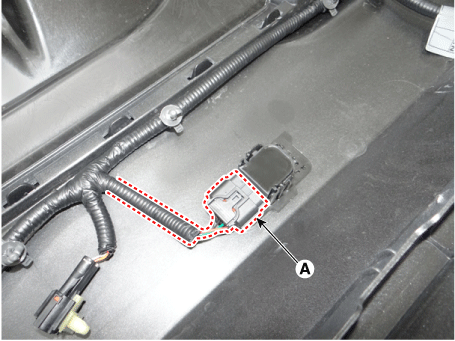

   Отсоедините разъем (А) от датчика PDW-F.

   [Тип]



   [Тип Б]



5. 5

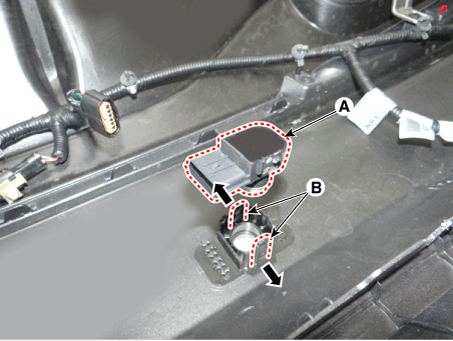

   Вытащите датчик PDW-F (A) после открытия держателя датчика (B).

   [Тип]



   [Тип Б]



Предупреждение о расстоянии парковки-задний ход (PDW-R) Датчик

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите балку заднего бампера в сборе.

   (См. Кузов — «Балка заднего бампера в сборе»)

3. 3

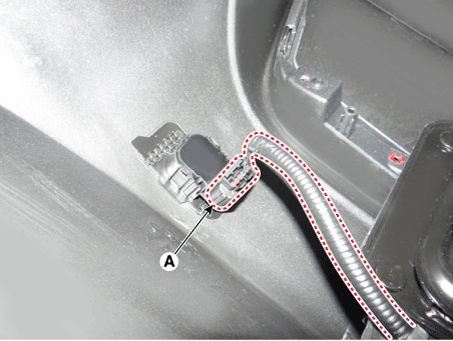

   Отсоедините разъем (А) от датчика PDW-R.

   [Тип]



   [Тип Б]



4. 4

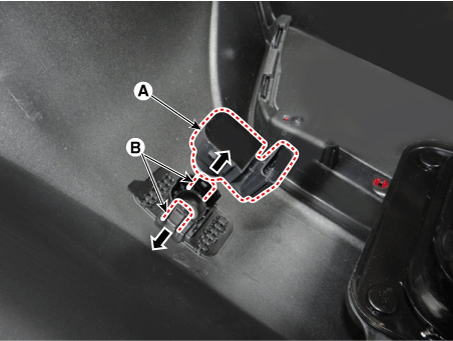

   Вытащите датчик PDW-R (A) после открытия держателя датчика (B).

   [Тип]



   [Тип Б]



Монтаж

Предупреждение о парковке вперед (PDW-F) Датчик

1. 1

   Установите датчик PDW-F после подключения разъема.

2. 2

   Установить амортизатор переднего бампера.

3. 3

   Установите передний бампер в сборе.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Предупреждение о сближении с парковкой-задний ход (PDW-R) Датчик

1. 1

   Установите датчик PDW-R после подключения разъема.

2. 2

   Установите балку заднего бампера в сборе.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
