Kia Stinger: электрические стеклоподъемники / электродвигатель стеклоподъемника

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Электрические стеклоподъемники / Электродвигатель стеклоподъемника

Компоненты и расположение компонентов

Компоненты

[Двигатель безопасного окна]

[Стандартный стеклоподъемник]

Процедуры ремонта

Удаление

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с накладкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

Передний электростеклоподъемник Мотор

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

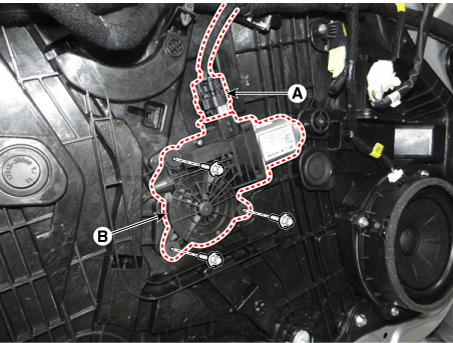

3.	Отсоедините разъем электродвигателя переднего стеклоподъемника (А).

4.	Снимите электродвигатель переднего стеклоподъемника (В) после ослабления крепления. болты.

Мотор заднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Отсоедините разъем электродвигателя заднего стеклоподъемника (А).

4.	Снимите электродвигатель заднего стеклоподъемника (В), предварительно ослабив крепежные болты.

Монтаж

Передний электростеклоподъемник Мотор

1.	Установить электродвигатель переднего стеклоподъемника.

2.	Подсоедините разъем электродвигателя переднего стеклоподъемника.

3.	Установить обшивку передней двери.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Мотор заднего стеклоподъемника

1.	Установите электродвигатель заднего стеклоподъемника.

2.	Подсоедините разъем электродвигателя заднего стеклоподъемника.

3.	Установить обивку задней двери.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

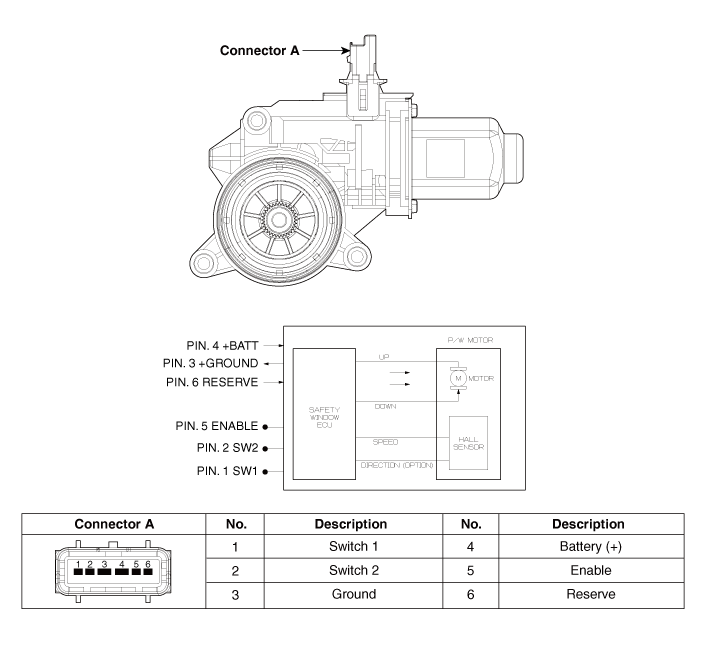

[Двигатель безопасного окна]

Диагностика с помощью KDS

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль двери сиденья водителя или сиденья помощника (DDM/ADM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).

4.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих сиденью водителя или вспомогательный дверной модуль (DDM/ADM) можно проверить.

5.	Для принудительной проверки работы электродвигателя стеклоподъемника выберите «Приведение в действие». тест".

[Стандартный стеклоподъемник]

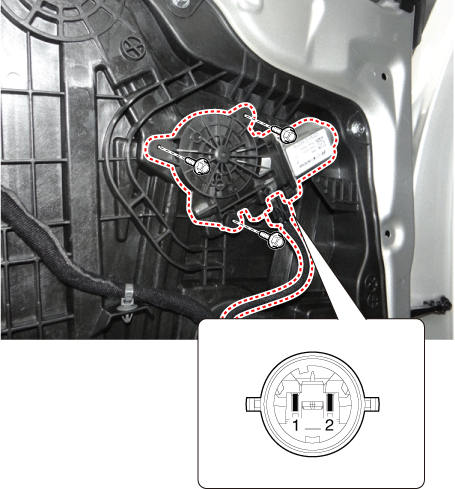

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Отсоедините разъем двигателя (А) от двигателя.

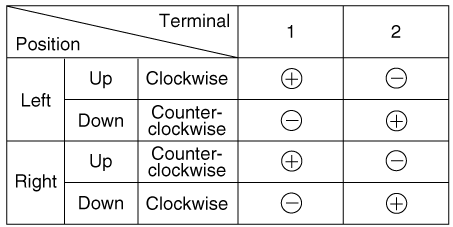

4.	Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель.
