Лампа указателя поворота

Процедуры ремонта

Удаление

Лампа указателя поворота дверного зеркала

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите наружное зеркало заднего вида.

   (См. Кузов — «Внешнее зеркало заднего вида»)

3. 3

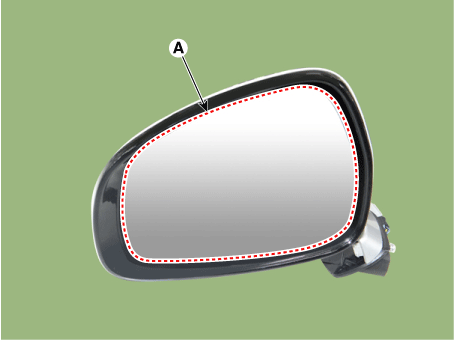

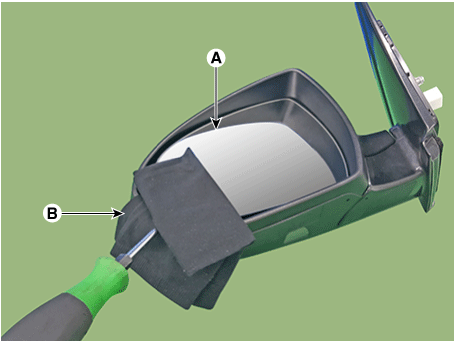

   Снимите зеркало (A) в направлении, как показано на рисунке, используя (-) отвертка.



4. 4

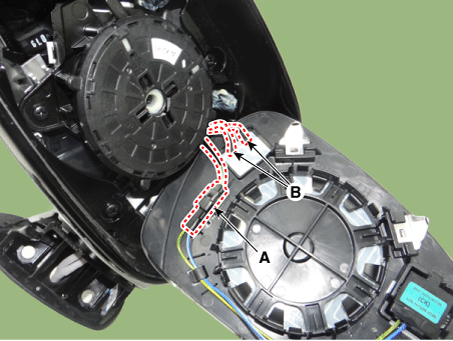

   Отсоедините разъемы отопителя (B) и разъем индикатора BCW (A). из зеркала.



5. 5

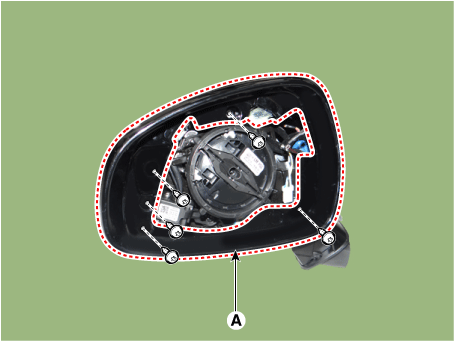

   Снимите корпус наружного зеркала заднего вида (А), предварительно ослабив крепежные винты.



6. 6

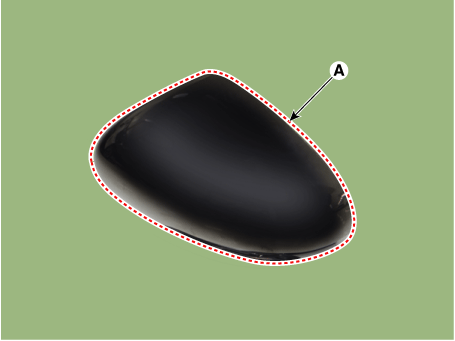

   Снимите заднюю крышку наружного зеркала заднего вида (А).



7. 7

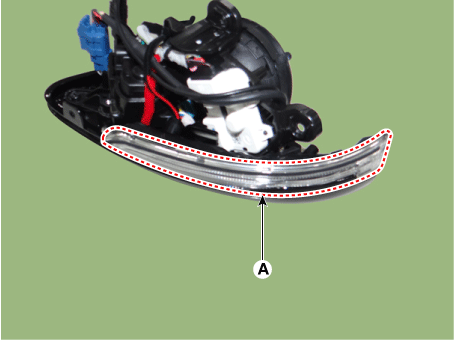

   Снимите лампу указателя поворота наружного зеркала заднего вида (А).



8. 8

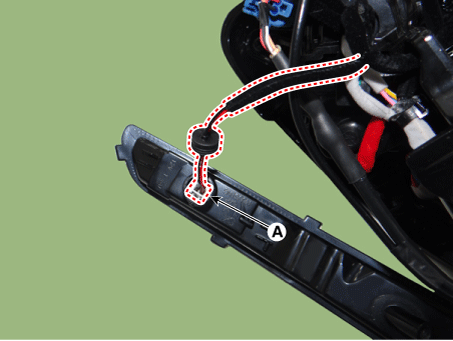

   Отсоедините разъем (А) от лампы указателя поворота наружного зеркала заднего вида.



Монтаж

Лампа указателя поворота дверного зеркала

1. 1

   Установите лампу указателя поворота наружного зеркала заднего вида после подсоединения разъема.

2. 2

   Установите заднюю крышку наружного зеркала заднего вида.

3. 3

   Установите корпус наружного зеркала заднего вида.

4. 4

   Подсоедините разъемы обогрева и разъем индикатора BCW.

5. 5

   Установите зеркало.

6. 6

   Установите наружное зеркало заднего вида.

7. 7

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
