Kia Stinger: Система освещения / Задний комбинированный фонарь
Процедуры ремонта
| Удаление |
Задний комбинированный фонарь (Снаружи)
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

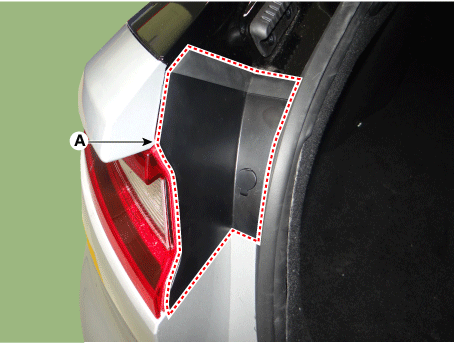

С помощью отвертки или съемника снимите заднюю крышку комбинированного фонаря. (А).
|
| 3. |

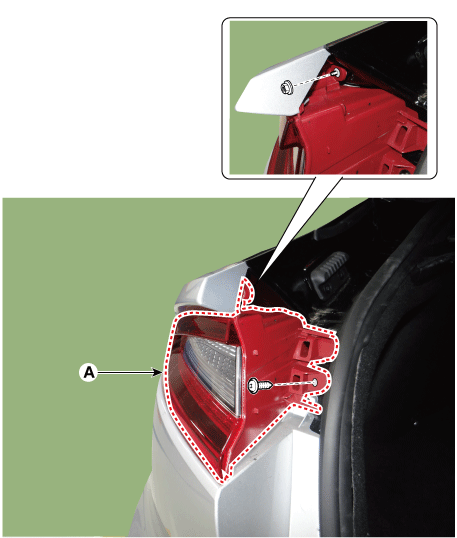

Снимите задний комбинированный фонарь (А), предварительно ослабив крепежный винт. и орех.
|
| 4. |

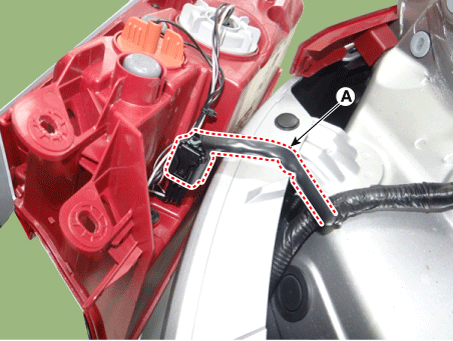

Отсоедините разъем заднего комбинированного фонаря (А).
|
| Замена лампы |
Лампа указателя поворота
| 1. |
Выключите выключатель фар. |
| 2. |
Снимите задний комбинированный фонарь (снаружи). |
| 3. |

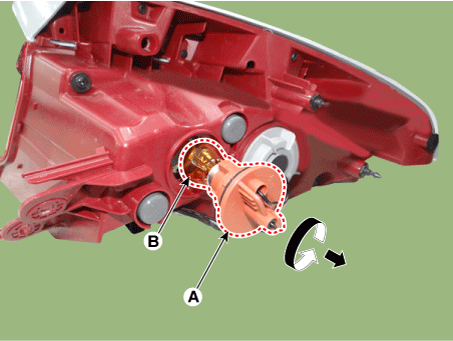

Снимите лампу указателя поворота (В), повернув патрон (А) против часовой стрелки.
|
Задний комбинированный фонарь (Внутри)
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |

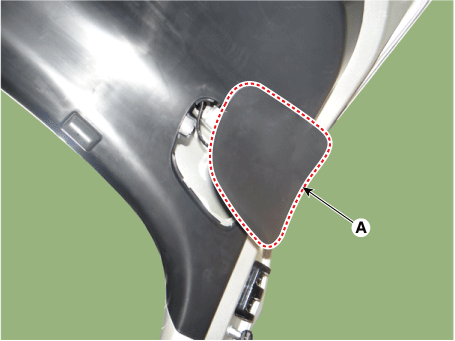

С помощью отвертки или съемника снимите заднюю крышку комбинированного фонаря. (А).
|
| 3. |

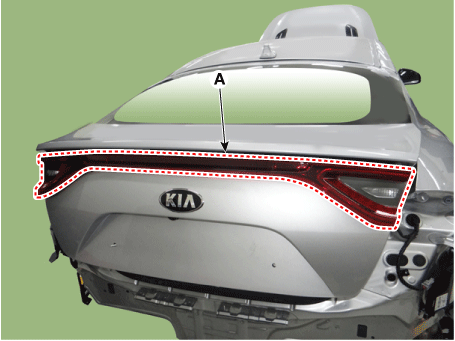

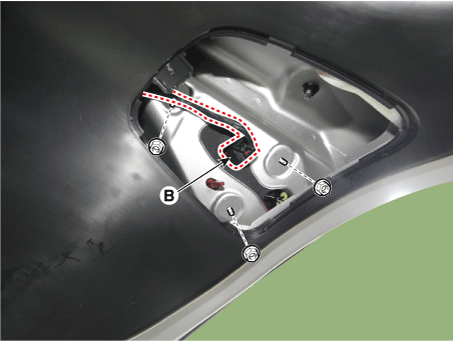

Отсоедините разъем (В) и снимите задний комбинированный фонарь. (А) после ослабления гаек.
|
| Замена лампы |
Резервная лампа
| 1. |
Снимите задний комбинированный фонарь. (Внутри) |
| 2. |

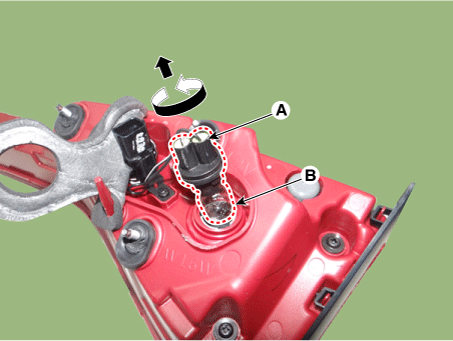

Снимите лампу фонаря заднего хода (В), повернув патрон (А) против часовой стрелки.
|
| Монтаж |
Задний комбинированный фонарь (Снаружи)
| 1. |
Подсоедините разъем заднего комбинированного фонаря. |
| 2. |
Установите задний комбинированный фонарь. |
| 3. |
Установите крышку заднего комбинированного фонаря. |
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
Задний комбинированный фонарь (Внутри)
| 1. |
Установите задний комбинированный фонарь. |
| 2. |
Подсоедините разъем заднего комбинированного фонаря. |
| 3. |
Установите крышку заднего комбинированного фонаря. |
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
Высоко установленный стоп-сигнал
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите верхнюю обшивку задней двери.
(См. раздел Кузов - "Три задней двери ...
