Переключатель широкого люка

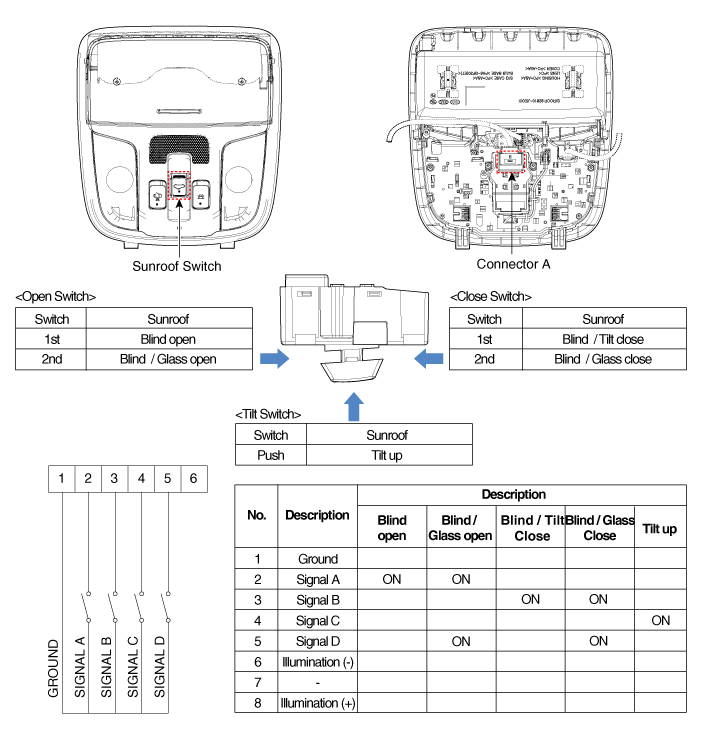

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

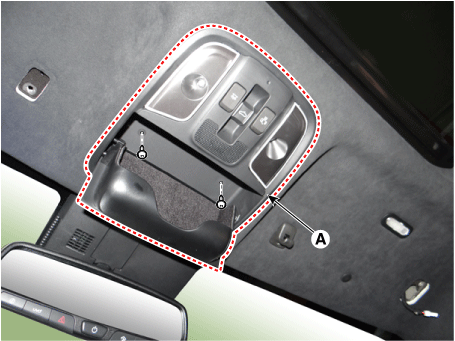

   Снимите потолочную консольную лампу (А) после ослабления крепежных винтов.



3. 3

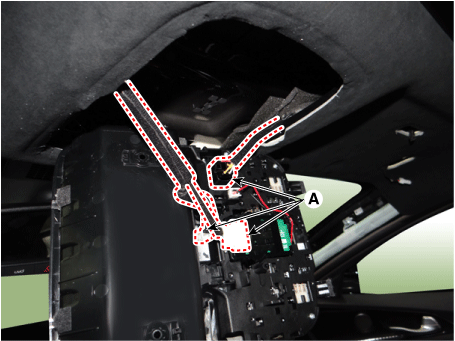

   Отсоедините разъемы лампы на потолочной консоли (А).



4. 4

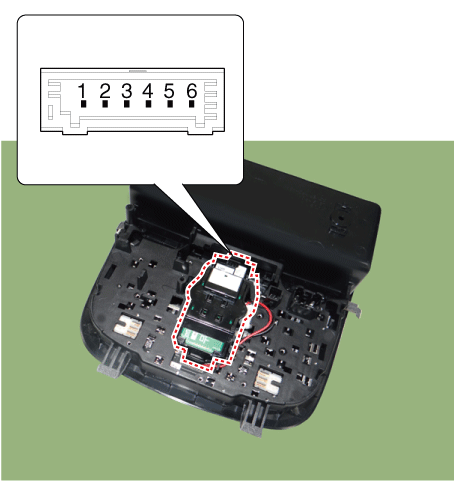

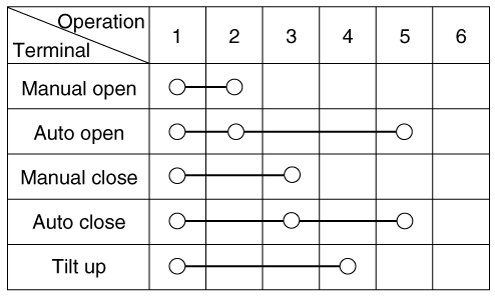

   Проверьте целостность цепи между клеммами. Если непрерывность не показано, как указано, замените переключатель широкого люка.





Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите потолочную консольную лампу (А) после ослабления крепежных винтов.



3. 3

   Отсоедините разъемы лампы на потолочной консоли (А).



4. 4

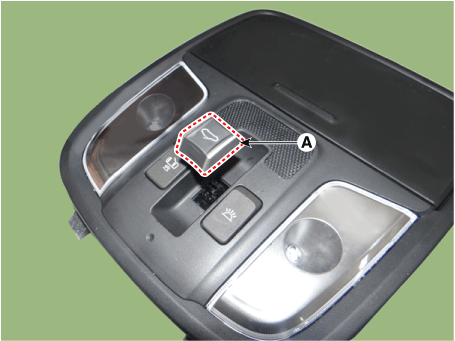

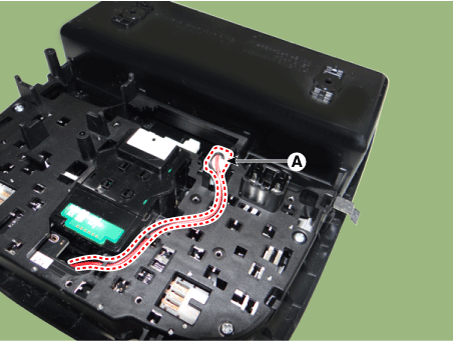

   Снимите ручку переключателя широкого люка (А).



5. 5

   Отсоедините разъем лампы на потолочной консоли (А).



6. 6

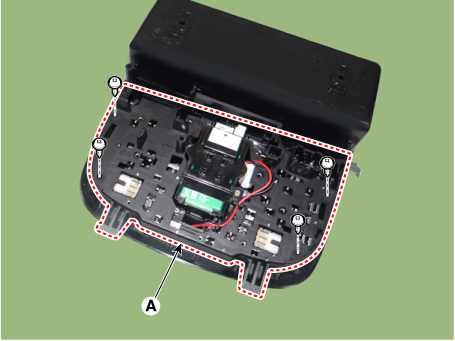

   Снимите крышку лампы потолочной консоли (A) после ослабления крепления. винты.



7. 7

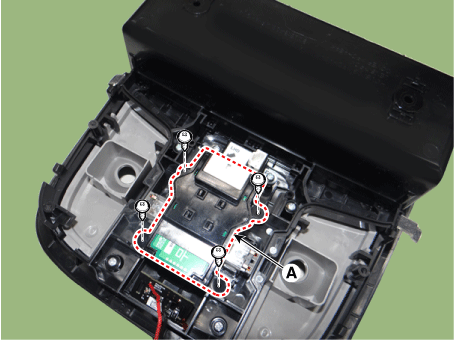

   Снимите переключатель широкого люка (А) после ослабления крепежных винтов.



Монтаж

1. 1

   Установите переключатель широкого люка.

2. 2

   Установите крышку лампы на потолке.

3. 3

   Подсоедините разъем лампы на потолочной консоли.

4. 4

   Установите ручку переключателя широкого люка.

5. 5

   Подсоедините разъемы ламп на потолочной консоли.

6. 6

   Установите потолочную консольную лампу.

7. 7

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
