Мотор с широким люком

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

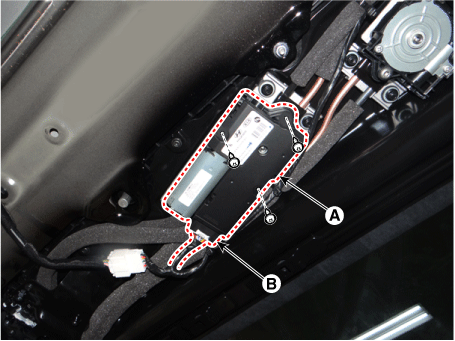

   Снимите двигатель стеклоподъемника (А), предварительно ослабив винты и отсоединив соединитель.

   [Стеклянный мотор]



4. 4

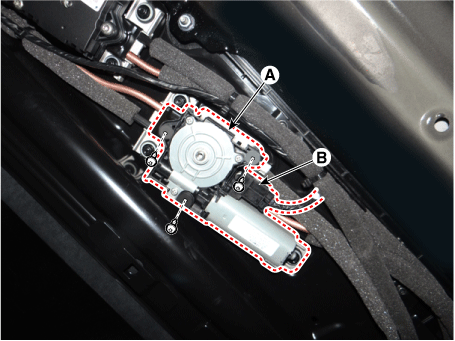

   Снимите двигатель рольставни (A), предварительно ослабив винты и отсоединив соединитель.

   [Роликовые шторы Мотор]



Корректирование

1. 1

   Поверните ключ зажигания в положение ON или запустите двигатель.

2. 2

   Полностью закройте люк и шторку, если они открыты.

3. 3

   Отпустите переключатель люка.

4. 4

   Нажмите переключатель люка в крыше вперед в направлении закрытия (около 10 секунд). пока стекло люка и шторка слегка не сдвинутся. (Вы можете услышать 2 время щелчка в это время.)

   Затем отпустите переключатель люка.

5. 5

   В течение 5 секунд после отпускания переключателя люка нажмите на переключатель люка. вперед в направлении закрытия, пока люк не сработает следующим образом снова :

   Рулонная штора открыта → Стекло открыто → Стекло закрыто → Рулонная штора закрыта

6. 6

   Отпустите переключатель люка после завершения всех операций. (люк система была сброшена.)

7. 7

   Проверьте, срабатывает ли люк одним касанием.

осмотр

[Стеклянный мотор / Жалюзи осмотр двигателя]

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обивку крыши в сборе.

   (См. Кузов — «Обшивка крыши в сборе»)

3. 3

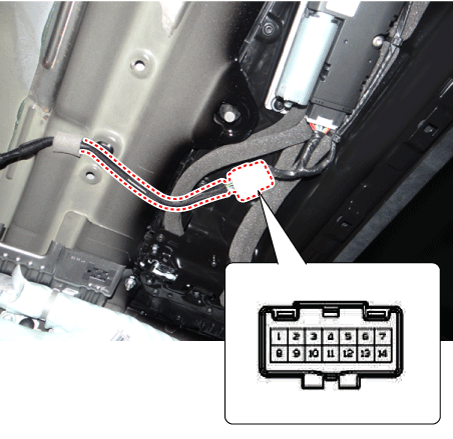

   Отсоедините разъем проводки широкого люка.



4. 4

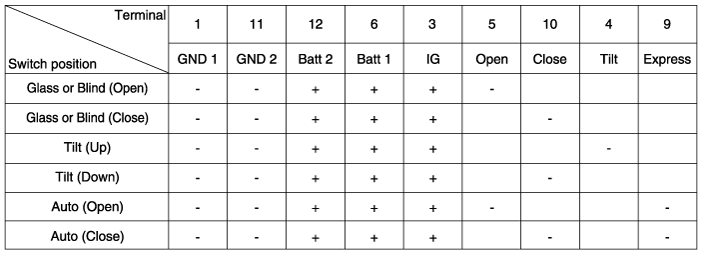

   Заземлите клеммы, как показано в таблице ниже, и убедитесь, что панорамный люк агрегат работает.
