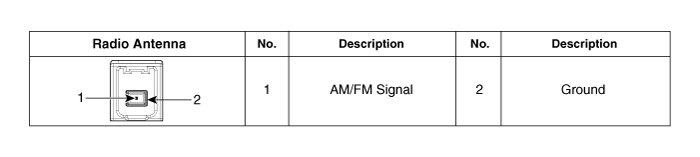

| Компоненты |
| [Радио/MP3/Bluetooth (тип A)] |
|
Нет.
|

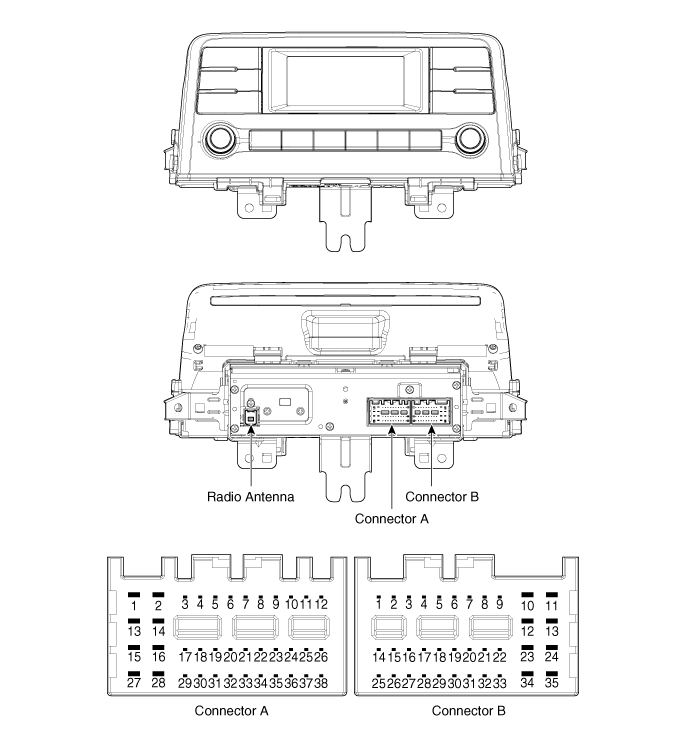

Соединитель А
|
Соединитель Б
|
|
1
|
Левый динамик в задней двери (+)
|
-
|
|
2
|
Левый динамик задней двери (-)
|
МИК (+)
|
|
3
|
USB-земля
|
-
|
|
4
|
Данные USB (+)
|
фиксатор
|
|
5
|
Данные USB (-)
|
Мощность антенны
|
|
6
|
USB ВКК
|
Освещение (+)
|
|
7
|
-
|
Тип без электронного вызова: -
Тип электронного вызова: Мультимедиа-CAN (высокий) |
|
8
|
-
|
-
|
|
9
|
-
|
-
|
|
10
|
Вход AUX Audio_right
|
Батарея (+)
|
|
11
|
AUX Обнаружение
|
Батарея (+)
|
|
12
|
Пульт дистанционного управления на руле
|
Земля
|
|
13
|
Левый динамик в передней двери (+)
|
Земля
|
|
14
|
Левый динамик передней двери (-)
|
-
|
|
15
|
Правый динамик передней двери (-)
|
МИК (-)
|
|
16
|
Правый динамик в передней двери (+)
|
-
|
|
17
|
-
|
-
|
|
18
|
-
|
Скорость автомобиля
|
|
19
|
-
|
Освещение (-)
|
|
20
|
-
|
Тип без электронного вызова: -
Тип электронного вызова: Мультимедиа-CAN (низкий уровень) |
|
21
|
-
|
-
|
|
22
|
-
|
АКК
|
|
23
|
-
|
-
|
|
24
|
Вход AUX Audio_left
|
-
|
|
25
|
AUX Audio_Ground
|
-
|
|
26
|
Пульт дистанционного управления на руле (земля)
|
-
|
|
27
|
Правый динамик задней двери (-)
|
-
|
|
28
|
Правый динамик в задней двери (+)
|
-
|
|
29
|
-
|
-
|
|
30
|
-
|
-
|
|
31
|
-
|
-
|
|
32
|
-
|
-
|
|
33
|
-
|
-
|
|
34
|
-
|
-
|
|
35
|
-
|
-
|
|
36
|
-
|
|
|
37
|
-
|
|
|
38
|
-
|

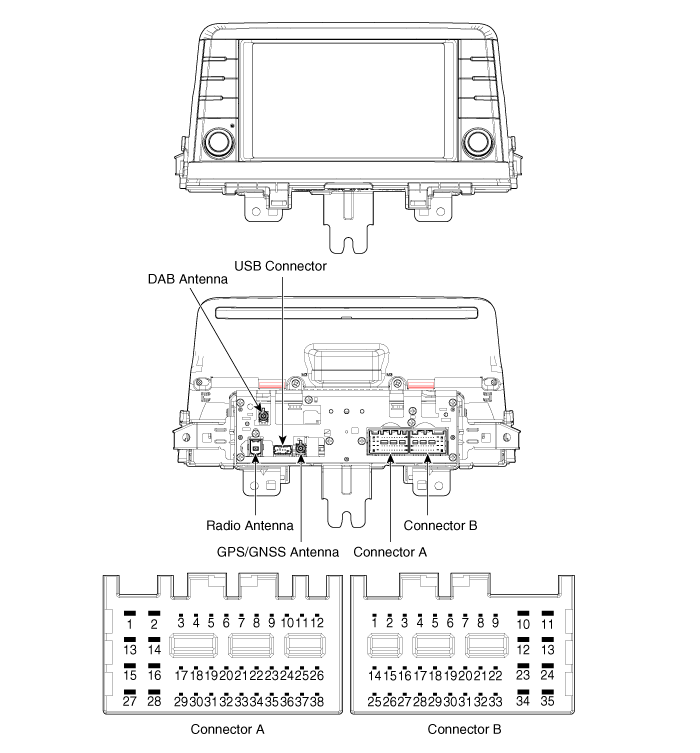

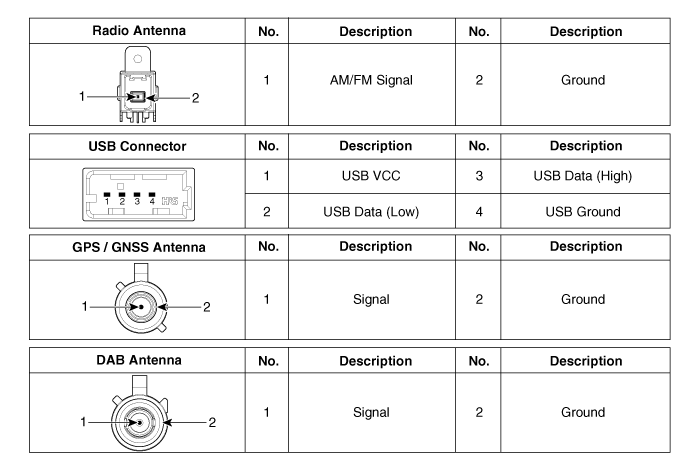

| [Радио/MP3/Bluetooth (тип B)] |
|
Нет.
|
Соединитель А
|
Соединитель Б
|
|
1
|
Левый динамик в задней двери (+)
|
-
|
|
2
|
Левый динамик задней двери (-)
|
МИК (+)
|
|
3
|
-
|
-
|
|
4
|
-
|
-
|
|
5
|
-
|
Мощность антенны
|
|
6
|
Мощность камеры
|
Освещение (+)
|
|
7
|
Видео с камеры
|
Тип без электронного вызова: -
Тип электронного вызова: Мультимедиа-CAN (высокий) |
|
8
|
-
|
-
|
|
9
|
-
|
ALT Левый_выход (-)
|
|
10
|
Вход AUX Audio_right
|
Батарея (+)
|
|
11
|
AUX Обнаружение
|
Батарея (+)
|
|
12
|
Пульт дистанционного управления на руле
|
Земля
|
|
13
|
Левый динамик в передней двери (+)
|
Земля
|
|
14
|
Левый динамик передней двери (-)
|
MIC Земля
|
|
15
|
Правый динамик передней двери (-)
|
МИК (-)
|
|
16
|
Правый динамик в передней двери (+)
|
-
|
|
17
|
-
|
-
|
|
18
|
-
|
-
|
|
19
|
-
|
Освещение (-)
|
|
20
|
Питание камеры_Земля
|
Тип без электронного вызова: -
Тип электронного вызова: Мультимедиа-CAN (низкий уровень) |
|
21
|
Видео с камеры_Земля
|
-
|
|
22
|
-
|
АКК
|
|
23
|
-
|
-
|
|
24
|
Вход AUX Audio_left
|
-
|
|
25
|
AUX Audio_Ground
|
Обеспечить регресс
|
|
26
|
Пульт дистанционного управления на руле (земля)
|
Дверь открыта
|
|
27
|
Правый динамик задней двери (-)
|
Разблокировка двери
|
|
28
|
Правый динамик в задней двери (+)
|
Ручной тормоз
|
|
29
|
-
|
Положение «П»
|
|
30
|
-
|
АВ Хвост
|
|
31
|
-
|
-
|
|
32
|
-
|
-
|
|
33
|
Камера VIN_Shield
|
IGN1
|
|
34
|
-
|
-
|
|
35
|
-
|
-
|
|
36
|
-
|
|
|
37
|
-
|
|
|
38
|
Скорость автомобиля
|
| Удаление |
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите панель центральной панели.
(См. Кузов — «Центральная панель»)
|
| 3. |

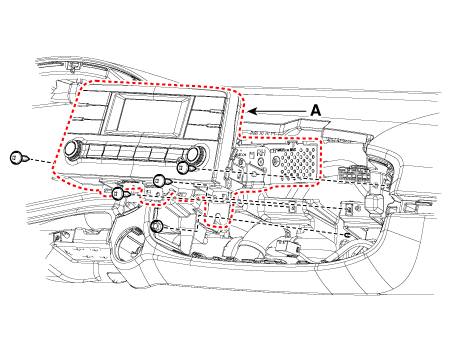

Снимите головное аудиоустройство (A), предварительно ослабив крепежные винты и гайки.
|
| 4. |

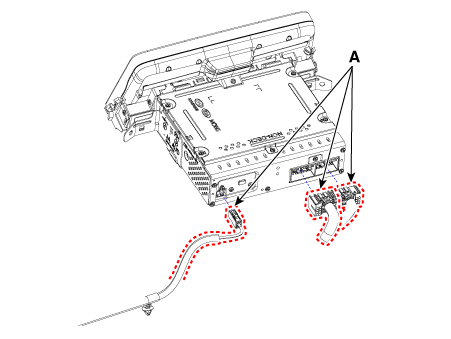

Снимите головное аудиоустройство, отсоединив разъемы и кабель антенны (A).
|
| Монтаж |
| 1. |
Подсоедините разъемы аудиоблока и антенный кабель.
|
| 2. |
Установите головное аудиоустройство.
|
| 3. |
Установите центральную лицевую панель.
|
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
