Kia Picanto: система экстренного вызова / блок экстренного вызова (eCall)

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Электрическая система кузова / Система экстренного вызова / Блок экстренного вызова (eCall)

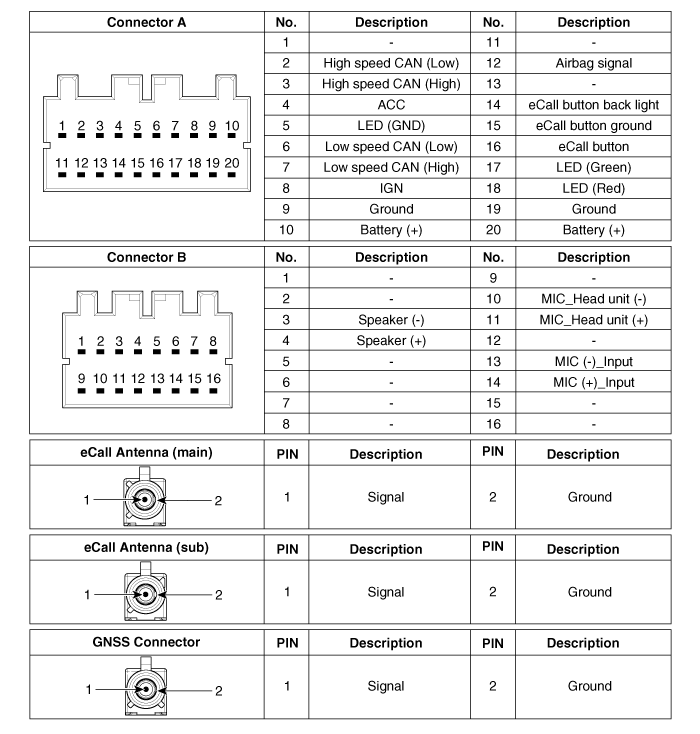

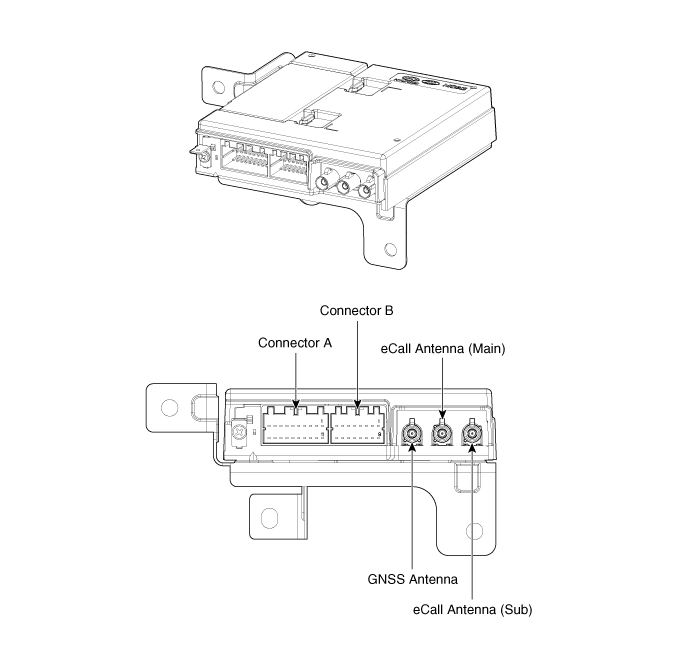

Компоненты и расположение компонентов

Компонент

Устройство eCall для AVN установлено в головном устройстве AVN.

Процедуры ремонта

Удаление

Выполните тестовый режим в следующих случаях.

–	Замена блока eCall

–	Замена резервной батареи (BUB)

–	Замена динамика eCall и микрофона

–	Замена антенны eCall и антенны на крыше

•	Будьте осторожны, чтобы не поцарапать лицевую панель кластера и связанные с ней детали.

•	При удалении с помощью плоской отвертки или съемника оберните инструменты защитной лентой, чтобы предотвратить повреждение компонентов.

•	Аккуратно храните и обращайтесь с аварийной подушкой при снятии/установке, так как смазка и масло могут оставить пятна на отделке.

блок eCall

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите аудиоблок или головное устройство AVN. (См. раздел «Аудио» — «Аудиоустройство») (См. Система AVN — «Головное устройство AVN (аудио-видео-навигация))».

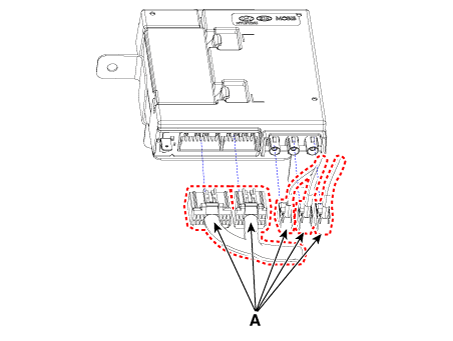

3.	Отсоедините разъемы блока eCall (A).

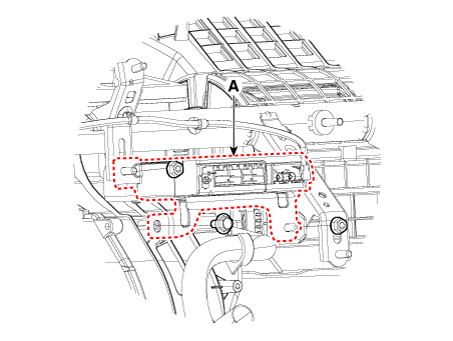

4.	Снимите блок eCall (A), предварительно ослабив крепежный болт и гайки.

Антенна eCall

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите комбинацию приборов. (См. Индикаторы и датчики - «Комбинация приборов»)

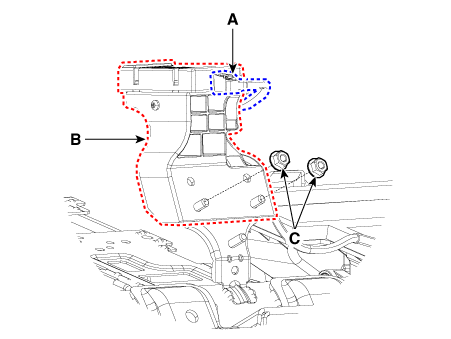

3.	Отсоедините разъем антенны eCall (A).

4.	Снимите антенну eCall (B) после ослабления крепежных гаек (C).

Динамик электронного звонка

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

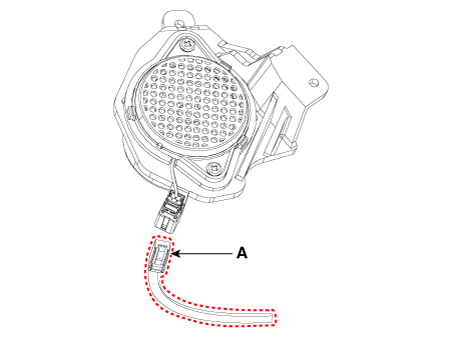

3.	Отсоедините разъем динамика eCall (A).

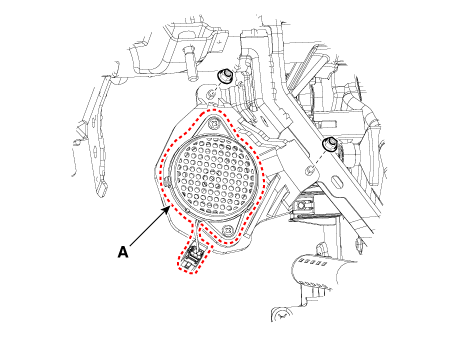

4.	Снимите динамик eCall (A) после ослабления крепежных гаек.

Замена

Резервная батарея устройства eCall (BUB)

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите модуль eCall.

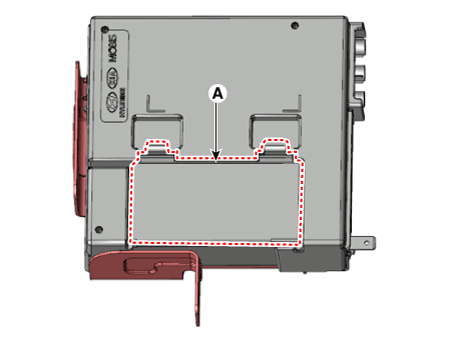

3.	Чтобы заменить резервную батарею, извлеките ее, предварительно сняв крышку резервной батареи (A).

Монтаж

Выполните тестовый режим в следующих случаях.

–	Замена блока eCall

–	Замена резервной батареи (BUB)

–	Замена динамика eCall и микрофона

–	Замена антенны eCall и антенны на крыше

блок eCall

1.	Установите блок eCall.

2.	Подсоедините разъемы блока eCall.

3.	Установите аудиоблок или головное устройство AVN.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Антенна eCall

1.	Установите антенну eCall.

2.	Подключите разъем антенны eCall.

3.	Установите комбинацию приборов.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Динамик электронного звонка

1.	Установите динамик eCall.

2.	Подключите разъем динамика eCall.

3.	Установите нижнюю панель аварийной подушки.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Осмотр (с KDS/GDS)

В бортовой электросистеме неисправность можно быстро диагностировать с помощью диагностической системы автомобиля (KDS/GDS).

Диагностическая система (KDS/GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверяет неисправность и кодовый номер (DTC)

(2)	Текущие данные: проверяет состояние входных/выходных данных системы.

(3)	Проверка срабатывания: проверяет рабочее состояние системы.

(4)	Дополнительная функция: управление другими функциями, включая настройку параметров системы и регулировку нулевой точки.

2.	Выберите «Модель автомобиля» и «Телематическую систему» для проверки, чтобы проверить автомобиль с помощью тестера.

3.	Выберите меню «Текущие данные», чтобы проверить текущее состояние входных/выходных данных.

Режим тестирования eCall

Нажмите кнопку SOS TEST, чтобы активировать звуковое сопровождение и протестировать систему eCall в соответствии с указаниями.

В этап Test Call, который является последним этапом тестового режима, нажмите кнопку SOS по звуковому сопровождению для отправки данных на неисправных компонентов в колл-центр.

Чтобы выйти из тестового режима, снова нажмите кнопку SOS TEST во время звукового сопровождения.

Условия работы тестового режима

(1)	Аккумулятор автомобиля подключен правильно.

(2)	Прошла одна минута после зажигания.

(3)	Автомобиль остается неподвижным в течение 1 минуты или более.

Условия, препятствующие работе тестового режима

(1)	Выполняется вызов PSAP

(2)	Вызов Режим обратного вызова: система eCall переходит в режим обратного вызова после успешный вызов и находится в режиме ожидания в течение 120 минут, чтобы принимать вызовы от колл-центр.

(3)	Тестовый режим автоматически завершается, когда скорость автомобиля составляет 1 км/ч и выше или автомобиль проезжает 300 м и более.

(4)	Не прошло и двух минут после завершения предыдущего тестового звонка.

Последовательность работы тестового режима (аудио сопровождение)

(1)	Светодиодный тест

(2)	Тест динамика

(3)

МИК тест

(4)

Тест BUB (резервной батареи, встроенной в устройство eCall) (отдельное уведомление не предоставляется, если BUB находится в нормальном состоянии).

•	Руководство по звуковым подсказкам резервного аккумулятора Если звуковое сопровождение уведомляет о том, что «Напряжение резервной батареи низкое сделать экстренный вызов», повторите тестовый режим после достаточной зарядки аккумулятора. батарея за рулем.

(5)	Тестовый вызов (нажатие кнопки SOS отправляет результат теста в PSAP.)

Красный светодиод остается включенным, если выдается один или несколько кодов DTC для системы eCall.

Если горит красный светодиод, обязательно используйте диагностический инструмент (KDS/GDS) для проверки наличия неисправностей.

Проверка резервной батареи

Резервное копирование батарея (BUB), встроенная в систему eCall, имеет ограниченный срок службы и его производительность зарядки/разрядки может быть снижена после обширное использование.

резервная батарея гарантирует работу системы eCall при автомобильный аккумулятор нельзя использовать из-за аварии. Обязательно осмотрите резервную батарею, если горит красный светодиод, и при необходимости замените ее.

Гарантия на резервную батарею 3 года.

Проверяйте резервную батарею каждые три года и при необходимости заменяйте ее.

(См. Блок экстренного вызова — «Процедуры ремонта»)

Система eCall предназначена для экстренного звонка в колл-центр во время чрезвычайная ситуация. Произвольное удаление или эксплуатация компонентов системы может повлиять на безопасность людей и может привести к ложному оповещению о несчастный случай в центре экстренной помощи.
