Электромагнитный клапан остановки охлаждающей жидкости двигателя (ECSSV)

Технические характеристики

Спецификация

Описание и работа

Описание

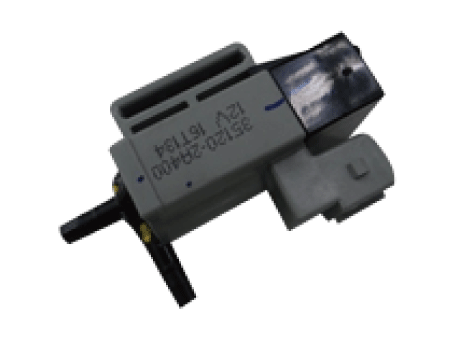

Электромагнитный клапан остановки охлаждающей жидкости двигателя установлен на верхней стороне двигателя и он соединен с приводом управления запорным клапаном охлаждающей жидкости двигателя.

Электромагнитный клапан остановки охлаждающей жидкости двигателя управляет запорным клапаном охлаждающей жидкости, чтобы остановить Расход охлаждающей жидкости при первом запуске двигателя.

Операция

Состояние двигателя	Элемент	Операция условие	Операция

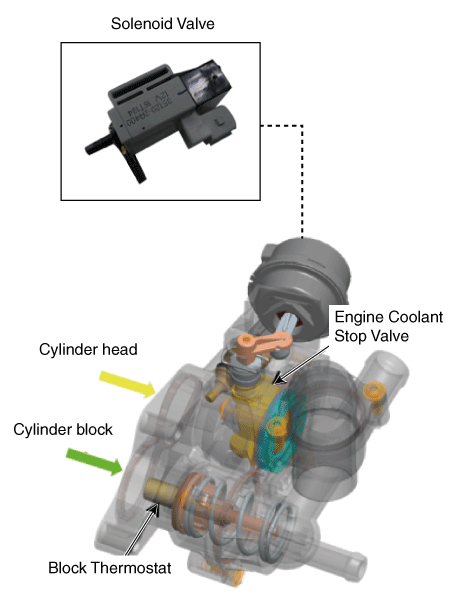

Стоп охлаждающей жидкости двигателя	Клапан охлаждающей жидкости двигателя	Закрыто	Прекращая подачу охлаждающей жидкости, сокращает время прогрева двигателя.
	Блочный термостат	Закрыто
	Соленоидный клапан	НА

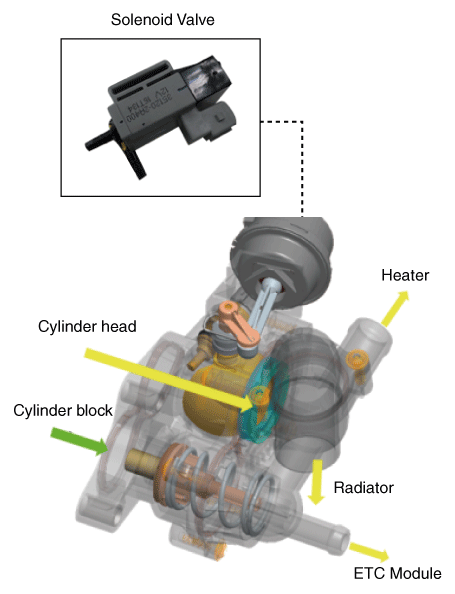

Нормальный	Клапан охлаждающей жидкости двигателя	Открыть	Прекращая подачу охлаждающей жидкости в блок цилиндров, он повышает температуру блока цилиндров.
	Блочный термостат	Закрыто
	Соленоидный клапан	ВЫКЛЮЧЕННЫЙ

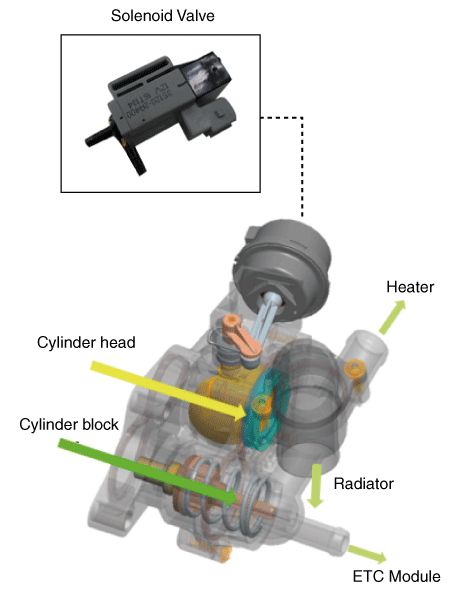

«Высокая скорость/высокая нагрузка»	Клапан охлаждающей жидкости двигателя	Открыть	Предотвращает перегрев блока цилиндров.
	Блочный термостат	Открыть
	Соленоидный клапан	ВЫКЛЮЧЕННЫЙ

Принципиальные диаграммы

Принципиальная электрическая схема

[М/Т]

[В]

Процедуры ремонта

осмотр

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем клапана VIS.

3. 3

   Измерьте сопротивление между клеммами клапана VIS 1 и 2.

   Спецификация: 28,3–31,1 Ом [20 °C]

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Отсоедините разъем электромагнитного клапана остановки охлаждающей жидкости двигателя.

3. 3

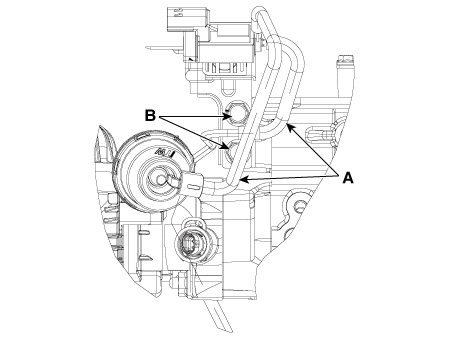

   Отсоедините вакуумные шланги (А) от клапана.

4. 4

   Снимите крепежный болт (В) электромагнитного клапана остановки охлаждающей жидкости двигателя.



Монтаж

1. Установите в порядке, обратном снятию.
