Kia Rio: Система управления двигателем/датчик положения коленчатого вала (CKPS)

Kia Rio 2017-2023 YB Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик положения коленчатого вала (CKPS)

Технические характеристики

Спецификация

Положение коленчатого вала Датчик (СКПС)

НЕ ISG тип

Элемент	Спецификация
Тип	Тип, чувствительный к магнитному полю
Сопротивление катушки (Ом)	819 ~ 1001 [20°C (68°F)]
Приколоть	2

С типом ISG

Элемент	Спецификация
Тип	Тип эффекта Холла
Воздушный зазор (мм)	0,9 ~ 1,1
Приколоть	3

Описание и работа

Описание

Датчик положения коленчатого вала (CKPS) определяет положение коленчатого вала и является одним из из важнейших датчиков системы управления двигателем. Если нет ЦКП сигнал, двигатель может остановиться из-за отсутствия сигнала CKPS.

Этот датчик установлен в лестничной раме и вырабатывает переменный ток за счет поле магнитного потока, создаваемое датчиком и целевым колесом при работающем двигателе вращается. Целевое колесо состоит из 58 слотов и 2 недостающих слотов на 360 CA (Crank Угол). В случае ISG функция ISG получает достоверную информацию о коленчатом валу. положение во всех режимах работы. Функция CKPS в ISG обеспечивает короткий перезапуск время для двигателя и эффективного сгорания.

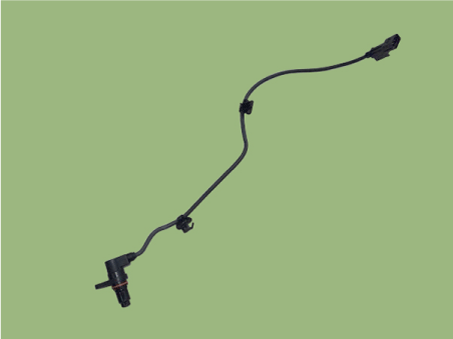

[ISG]

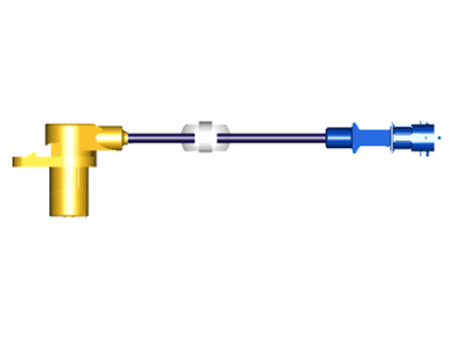

[НЕ - ISG]

Операция

[ISG]

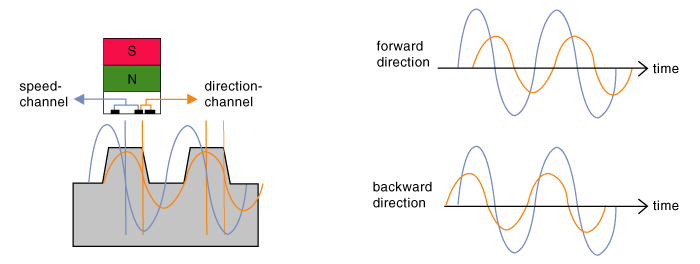

Два отдельных дифференциальных канала для информации о скорости и направлении соответственно.

Разделение фаз 2-х каналов предоставляет информацию о направлении вращения.

Принципиальные диаграммы

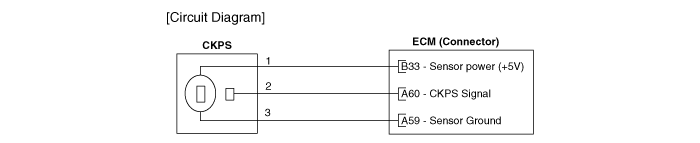

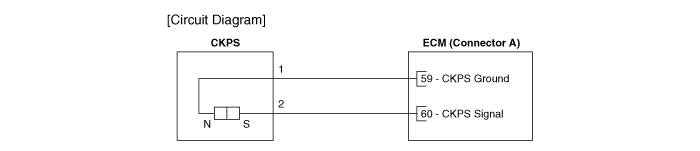

Принципиальная электрическая схема

с ISG

без ИСГ

Процедуры ремонта

осмотр

Проверьте форму сигнала CKPS и CMPS с помощью диагностического прибора.

Спецификация: См. «Форму волны»

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Поднимите автомобиль.

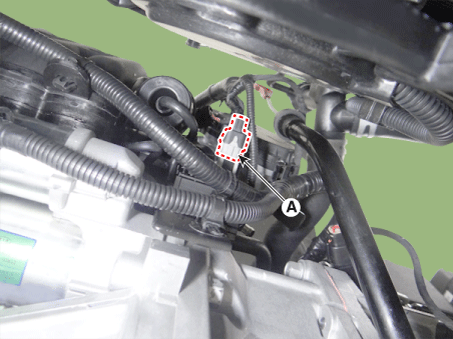

3.	Отсоедините разъем датчика положения коленчатого вала (А).

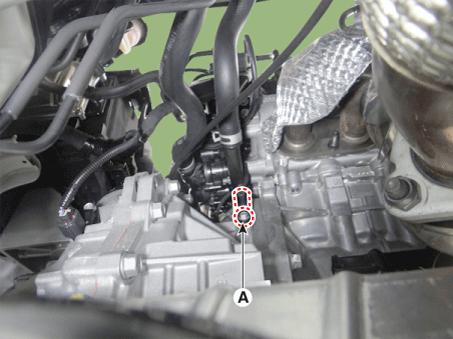

Снимите датчик CKP, отвернув установочный болт (А).

Болт крепления датчика положения коленчатого вала:

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Монтаж

•	Установите компонент с указанным моментом затяжки.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. Если компонент упал, проверьте его перед установкой.

•	Нанесите моторное масло на уплотнительное кольцо.

•	Вставьте датчик в установочное отверстие и будьте осторожны, чтобы не нанести повреждения.

1.	Установка обратна снятию.

Поиск неисправностей

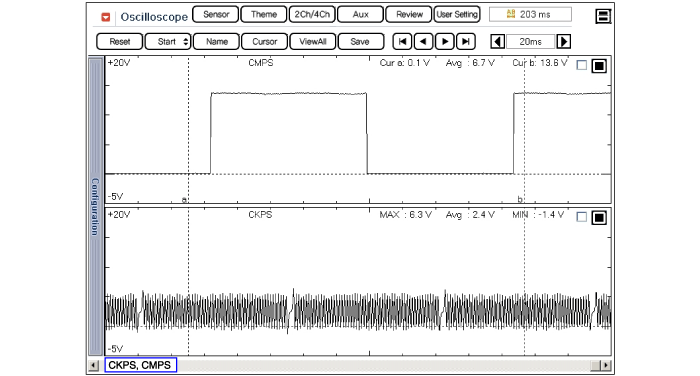

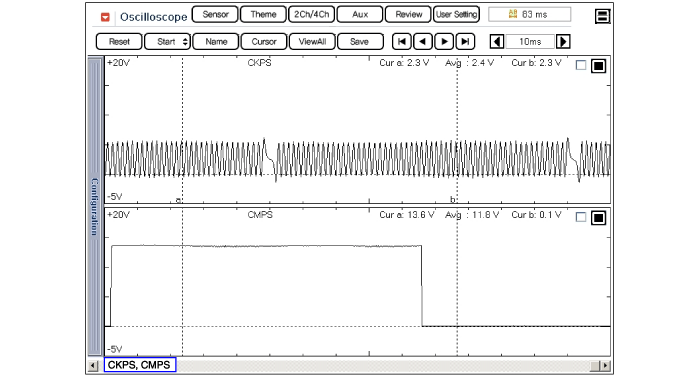

Форма волны

В этом примере показан типичный датчик положения коленчатого вала (CkPS) и положение распределительного вала. Форма волны датчика (CMPS) на холостом ходу. PCM управляет опережением впрыска и зажигания. с помощью этих сигналов.

Обычно сигнал CkPS используется для определения положения поршня и сигнала CMPS. используется для определения верхней мертвой точки каждого цилиндра.
