Kia Rio: система управления двигателем / электромагнитный клапан регулируемого впуска (VIS)
Технические характеристики
Элемент
|
Спецификация
|
Сопротивление катушки (Ом)
|
30,0 ~ 35,0 [20°C(68°F)]
|
Описание и работа

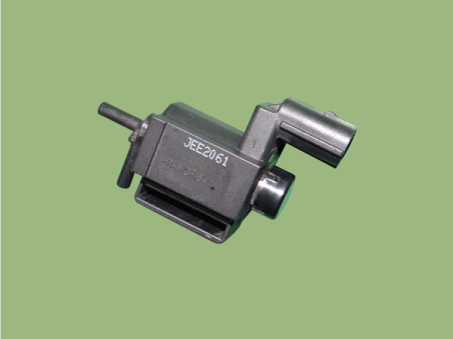

Электромагнитный клапан регулируемого впускного коллектора (VIS) установлен на впускном коллекторе.
Клапан VIS управляет вакуумным модулятором, который активирует клапан на впуске.
многообразие. ECM открывает или закрывает этот клапан в зависимости от состояния двигателя (см.
к таблице ниже).

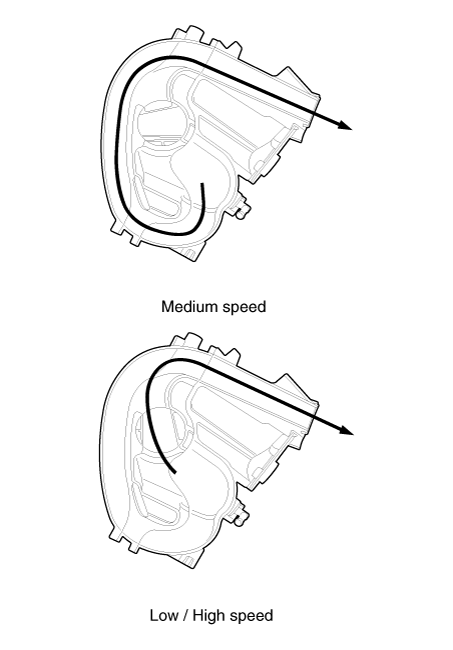

Состояние двигателя
|
VIS-клапан
|
Операция
|
Средняя скорость
|
Закрыто
|
Повышение производительности двигателя при низких оборотах двигателя за счет уменьшения помех на впуске
среди цилиндров
|
Низкая/высокая скорость
|
Открыть
|
Сведение к минимуму сопротивления на впуске за счет сокращения длины впускного коллектора и увеличения
площадь входа воздуха
|
Принципиальные диаграммы
|

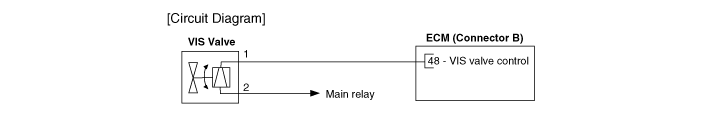

Принципиальная электрическая схема
|
Процедуры ремонта
|
2.
|
Отсоедините разъем клапана VIS.
|
|
3.
|
Измерьте сопротивление между клеммами клапана VIS 1 и 2.
|
Спецификация: см. "Технические характеристики"
|
|
|
1.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
3.
|
Снимите модуль электронного управления дроссельной заслонкой (ETC).
(См. Система управления двигателем — «ETC (электронное управление дроссельной заслонкой)
Система")
|
|
4.
|

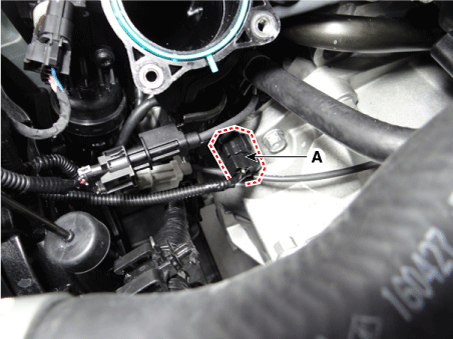

Отсоедините разъем электромагнитного клапана регулируемого впуска (А).
|
|
5.
|

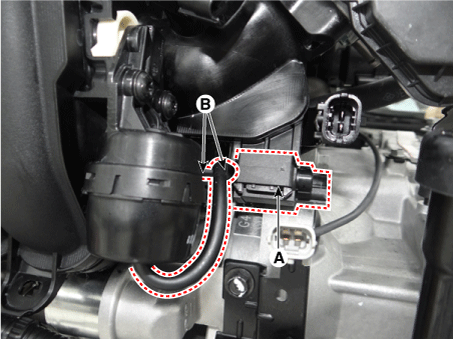

Снимите электромагнитный клапан регулируемого впуска (А).
|
|
6.
|
Отсоедините вакуумные шланги (В) от клапана.
|
|
7.
|
Снимите электромагнитный клапан регулируемого впуска.
|
|
•
|
Установите компонент с указанным моментом затяжки.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента.
В этом случае используйте его после проверки.
|
|
•
|
Следите за тем, чтобы посторонние материалы не попали в клапан.
|
|
|
1.
|
Установка обратна снятию.
|
Технические характеристики
Спецификация
Клапан управления маслом CVVT
(ОСВ)
[Банк 1/выхлоп]
Элемент
Спецификация
Сопротивление катушки (Ом)
6,9 ~ 7. ...
Описание и работа
Описание
Система непрерывного изменения фаз газораспределения (CVVT) опережает или задерживает клапан.
синхронизация впускного и выпускного клапана в соответствии с конс...
Дополнительная информация:
Процедуры ремонта
осмотр
Уровень моторного масла
Убедитесь, что автомобиль стоит на ровной поверхности.
1.
Прогрейте и остановите двигатель, а затем подождите 5 минут.
2.
Повернуть ...
Описание и работа
Описание
Каталитический нейтрализатор бензинового двигателя представляет собой трехкомпонентный катализатор. Он окисляется
окись углерода и углеводороды (HC), и отделяет кислород от оксидов азота
(NOx).
[ВКК]
[UCC]
...
Масляный регулирующий клапан CVVT (OCV)
Соленоид переменной силы (VFS)
