Kia Rio: Система управления двигателем/датчик детонации (KS)

Kia Rio 2017-2023 YB Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Датчик детонации (КС)

Технические характеристики

Спецификация

Датчик детонации (КС)

Элемент	Спецификация
Сопротивление (МОм)	4,87
Емкость (пФ)	950 ~ 1350
Тип	Пьезоэлектричество
Приколоть	2

Описание и работа

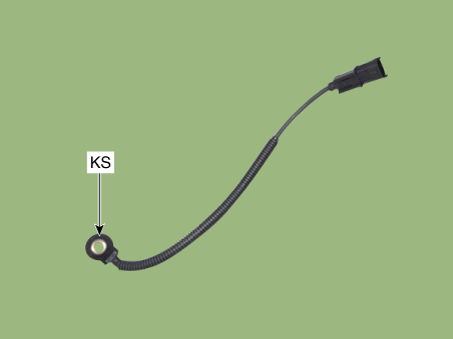

Описание

Стук – это явление, характеризующееся нежелательной вибрацией и шумом, а также может привести к повреждению двигателя. Датчик детонации (КС) установлен на блоке цилиндров и чувствует стук двигателя.

Когда возникает детонация, вибрация блока цилиндров передается как давление. к пьезоэлементу. В это время этот датчик передает сигнал напряжения превышает указанное значение в ECM, и ECM задерживает угол опережения зажигания. Если стук исчезает после задержки опережения зажигания, ECM опережает опережение зажигания. Это последовательное управление может улучшить мощность двигателя, крутящий момент и экономия топлива.

Принципиальные диаграммы

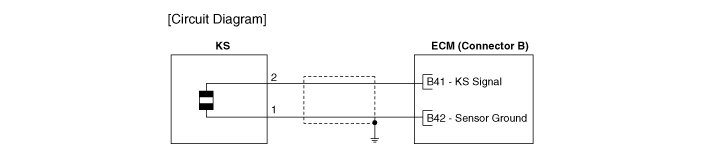

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор»)

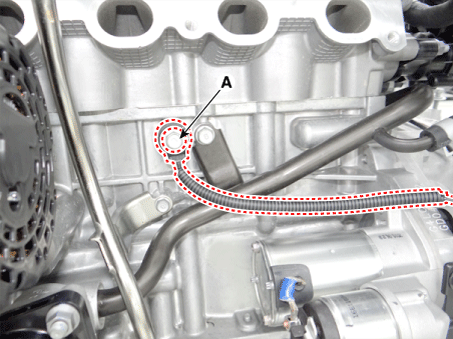

Выверните установочный болт (А) и снимите датчик с цилиндрический блок.

Болт крепления датчика детонации:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

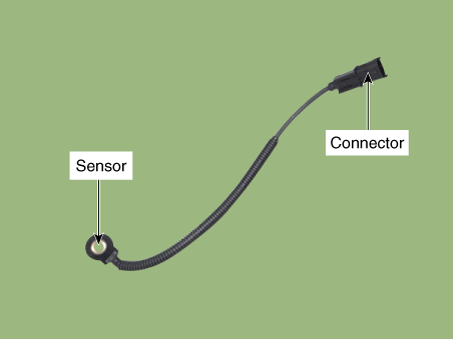

Монтаж

•	Установите компонент с указанным моментом затяжки.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

1.	Установка обратна снятию.
