Ford Fusion: автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35 / главная передача. Описание и работа
Компонент конечной передачи в разобранном виде
| Элемент | Описание |
| 1 | Ведущая звездочка приводной цепи |
| 2 | Приводная цепь |
| 3 | Ведомая звездочка с приводной цепью |
| 4 | Планетарная солнечная шестерня главной передачи |
| 5 | Дифференциал в сборе |
| 6 | Планетарная шестерня главной передачи |
| 7 | Корпус гидротрансформатора |

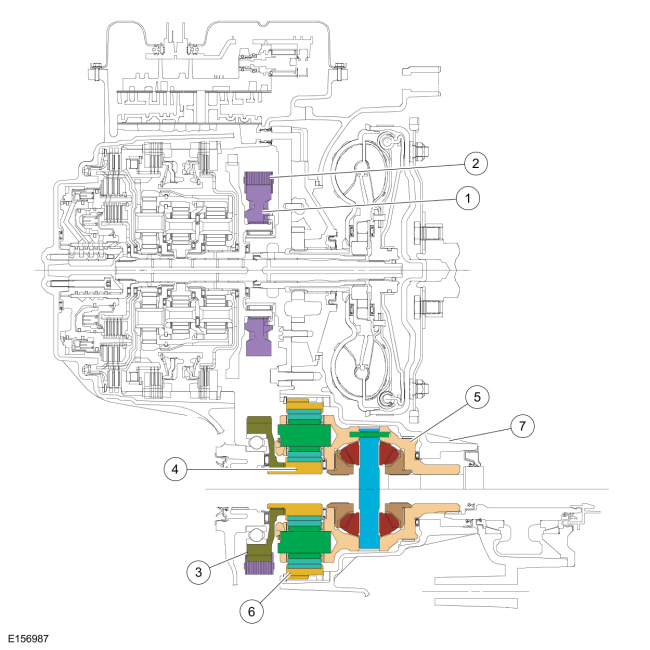

Компонент конечной передачи, вид в разрезе
Цепь главной передачи, звездочки и планетарная передача
главная передача состоит из приводной цепи и звездочек и планетарного редуктор и дифференциал в сборе. Приводная цепь и звездочки передача крутящего момента от ступицы водила передней планетарной передачи к дифференциалу узел, в который встроена планетарная передача для конечного увеличение крутящего момента привода.
Конечная передача состоит из следующих компонентов:
- Ведущая звездочка
- Приводная цепь
- Ведомая звездочка
- Солнечная шестерня главной передачи
- Зубчатый венец конечной передачи
- Водило планетарной передачи главной передачи и дифференциал в сборе
Дифференциал. Описание и работа
Дифференциальный вид в разобранном виде
Элемент
Описание
1
Корпус дифференциала
2
Вал-шестерня
3
Шестерни
4
Боковые шестерни
Дифференциальный вид в разрезе и внешнее уплотнение
Элемент
Описание
1
сальник левой полуоси
2
Сальник правой полуоси FWD ..
