Ford Fusion: Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35 / первичный вал. Описание и работа

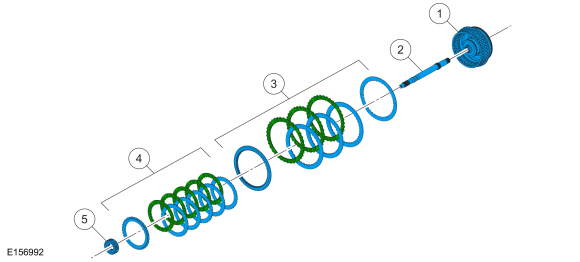

Входной вал в разобранном виде
| Элемент | Описание |
| 1 | Ступица сцепления прямой (3, 5, R)/повышающей передачи (4, 5, 6) |
| 2 | Входной вал |
| 3 | Прямая (3, 5, R) муфта |
| 4 | Муфта повышающей передачи (4, 5, 6) |
| 5 | Центральная планетарная солнечная шестерня |

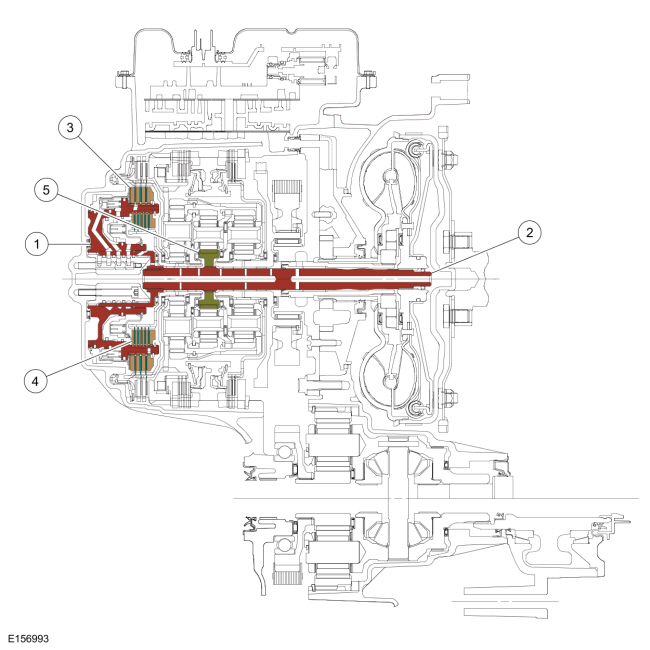

Входной вал, вид в разрезе
Входной вал
входной вал является частью муфты прямой/повышающей передачи в сборе и шлицевая к турбине гидротрансформатора и центру планетарного солнца механизм. Первичный вал передает мощность от гидротрансформатора к задняя планетарная передача через солнечную шестерню центральной планетарной передачи и прямая (3, 5, R) и повышающая (4, 5, 6) муфты.
Планетарная сборка. Описание и работа
Планетарная передача в разобранном виде
Элемент
Описание
1
Солнечная шестерня передней планетарной передачи и кожух в сборе
2
Водило передней планетарной передачи / зубчатый венец задней планетарной передачи в сборе
3
Шестерня - центральное планетарное солнце
4
Центральное водило планетарной передачи/передний зубчатый венец в сборе
5
Водило задней планетарной передачи/центральное зубчатое колесо в сборе..
