Уплотнение гидротрансформатора. Снятие и установка

Специальные инструменты) / Общее оборудование

	307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия
	307-091 Рукоятка, гидротрансформатор ТКИТ-2009ТС-Ф
	307-566 Фиксатор гидротрансформатора ТКИТ-2006C-FFMFLM ТКИТ-2006С-ЛМ ТКИТ-2006C-РЯД
	307-625 Крепление, настольное крепление ТКИТ-2008ЭТ-ФЛМ ТКИТ-2008ЭТ-РЯД
	307-627 Установщик, уплотнение преобразователя ТКИТ-2008ЭТ-ФЛМ ТКИТ-2008ЭТ-РЯД
Съемник

Удаление

1. 1
   Снимите коробку передач.
2. 2

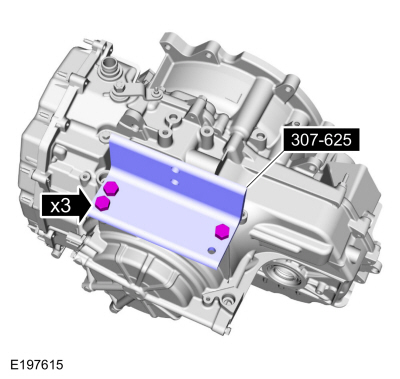

   Установите специальный инструмент.
   Используйте специальный сервисный инструмент: 307-625 Крепление, настольное крепление.



3. 3

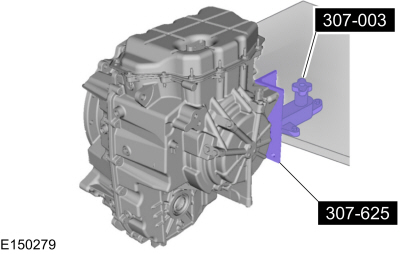

   Установите коробку передач на закрепленное на столе удерживающее приспособление.
   Используйте специальный сервисный инструмент: 307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия. , 307-625 Крепление, настольное крепление.



4. 4
   Снимите специальный инструмент.

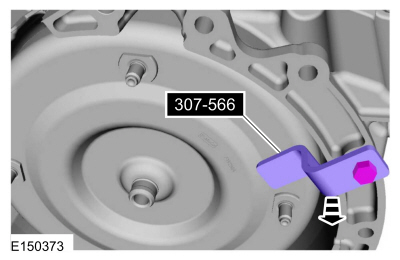

   Используйте специальный сервисный инструмент: 307-566 Фиксатор, гидротрансформатор.



5. 5

   УВЕДОМЛЕНИЕ: Гидротрансформатор тяжелый. Будьте осторожны, чтобы не уронить его, иначе это приведет к повреждению.

   Используя специальные инструменты, снимите гидротрансформатор с коробки передач.
   Используйте специальный сервисный инструмент: 307-091 Ручка, гидротрансформатор.



6. 6

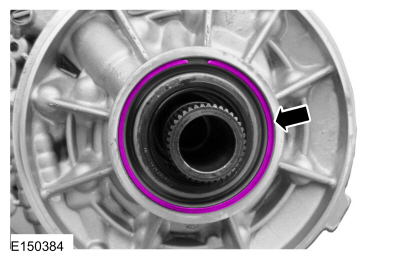

   Снимите стопорное кольцо уплотнения ступицы гидротрансформатора.



7. 7
   С помощью съемника вмятин снимите и выбросьте уплотнение ступицы гидротрансформатора.
   Используйте общее оборудование: Съемник



Монтаж

1. 1
   Установите новое уплотнение ступицы гидротрансформатора на специальный инструмент.
   Используйте специальный сервисный инструмент: 307-627 Установщик, уплотнение конвертера.



2. 2

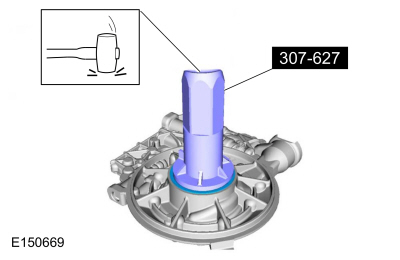

   Используя специальный инструмент, установите новое уплотнение ступицы гидротрансформатора.
   Используйте специальный сервисный инструмент: 307-627 Установщик, уплотнение конвертера.



3. 3
   Установите стопорное кольцо уплотнения ступицы гидротрансформатора.



4. 4

   УВЕДОМЛЕНИЕ: Гидротрансформатор тяжелый. Будьте осторожны, чтобы не уронить его, иначе это приведет к повреждению.

   Используя специальные инструменты, установите гидротрансформатор.
   Используйте специальный сервисный инструмент: 307-091 Ручка, гидротрансформатор.



5. 5
   Установите специальный инструмент.
   Установить специальный сервисный инструмент: 307-566 Фиксатор, гидротрансформатор.



6. 6
   Снимите коробку передач с закрепленного на столе держателя.
   Используйте специальный сервисный инструмент: 307-003 (Т57Л-500-Б) Удерживающее приспособление, трансмиссия. , 307-625 Крепление, настольное крепление.



7. 7
   Снимите специальный инструмент.
   Используйте специальный сервисный инструмент: 307-625 Крепление, настольное крепление.



8. 8
   Установите трансмиссию.
