Ford Fusion: Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35 / соленоид. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

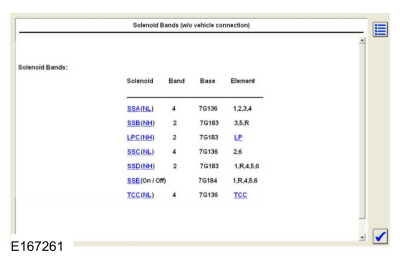

1. Использование диагностического прибора Идентификация соленоида коробки передач Функция номера (IDN), получение номера базовой детали соленоида и штамповочный номер.


1. Снимите каркас внутреннего жгута проводов коробки передач.
   См.: Каркас внутреннего жгута проводов коробки передач (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).


1. УВЕДОМЛЕНИЕ: Соленоиды откалиброваны на заводе и не все одинаковы. Неспособность установить соленоиды в порты, которые они были изначально в может привести к повреждению трансмиссии или резким сдвиг.

   ПРИМЕЧАНИЕ: Обратите внимание на положение компонента перед снятием.

   1. Электромагнитный клапан контроля давления в линии (LPC) 7G383 (высокая переменная прокачка)

   2. Электромагнитный клапан переключения передач C (SSC) 7G136 (малая переменная прокачка)

   3. Соленоид TCC 7G136 (малая переменная прокачка)

   4. Соленоид переключения передач E (SSE) 7G484 (нормально закрытый [OFF])

   5. Электромагнитный клапан переключения передач A (SSA) 7G136 (малая переменная прокачка)

   6. Соленоид переключения передач B (SSB) 7G383 (высокая переменная прокачка)

   7. Соленоид переключения передач D (SSD) 7G383 (высокая переменная прокачка)

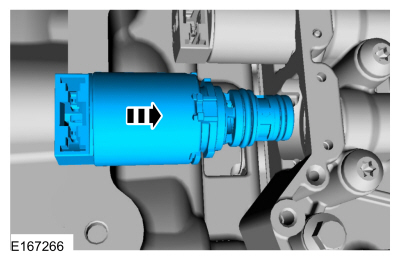

1. Снимите стопорный штифт (шпильки) соленоида и сам соленоид (соленоиды) с корпуса соленоида.
   Используйте основное оборудование: плоскогубцы с длинными губками.

Монтаж

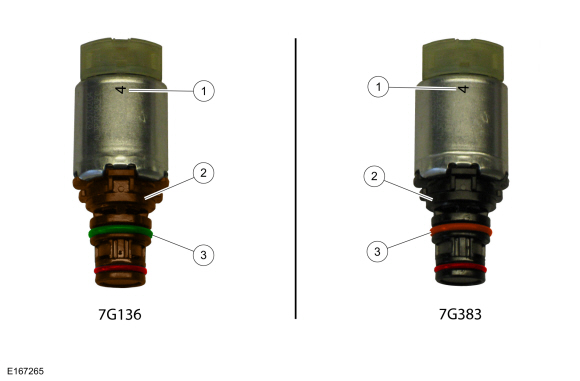

1. ПРИМЕЧАНИЕ: Убедитесь, что замененный компонент соответствует оригинальному компоненту:

   1. Число

   2. Цвет

   3. Цвет


1. ПРИМЕЧАНИЕ: Перед снятием убедитесь, что компонент установлен в отмеченном положении.

   Установите соленоид(ы) в корпус соленоида.

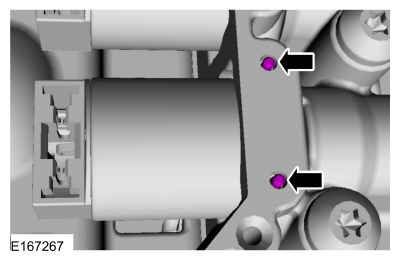

1. Установите стопорный штифт (шпильки) соленоида.


1. Установите рамку внутреннего жгута проводов коробки передач.
   См.: Каркас внутреннего жгута проводов коробки передач (307-01A Автоматическая коробка передач — 6-ступенчатая автоматическая коробка передач — 6F35, Снятие и установка).
