Описание трансмиссии - Обзор. Описание и работа
Обзор

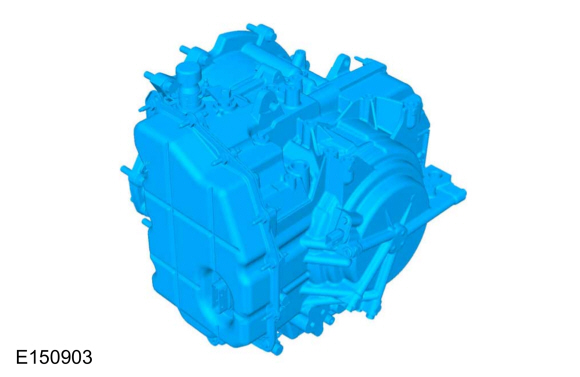

Этот автоматическая коробка передач — 6-ступенчатая коробка передач с электронным переключением контроль. Он предназначен для работы в поперечном силовом агрегате переднеприводных и полноприводных автомобилей.
Эта трансмиссия имеет 4-элементную конструкцию гидротрансформатора, которая включает в себя TCC и зубчатую передачу с 3 планетарными рядами.
Гидравлическая система управления этой трансмиссией использует 7 соленоидов с электронным управлением для:
- Ощущение переключения (посредством контроля давления в магистрали и контроля давления переключения)
- График смен и время
- Операция ТСС
Идентификационные теги
Расположение идентификационной метки
| Элемент | Описание |
| 1 | Идентификационная бирка корпуса соленоида |
| 2 | Идентификационная бирка передачи |

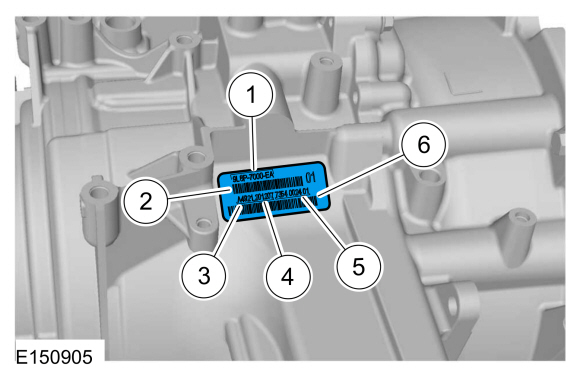

Идентификационная бирка коробки передач
| Элемент | Описание |
| 1 | Номер детали коробки передач |
| 2 | Штрих-код 1 |
| 3 | Смена линии сборочного производства |
| 4 | Дата сборки трансмиссии (ДДММГГ) |
| 5 | Серийный номер коробки передач |
| 6 | Штрих-код 2 |
При обслуживании трансмиссии используйте идентификационную бирку трансмиссии, расположенную в верхней части картера трансмиссии.

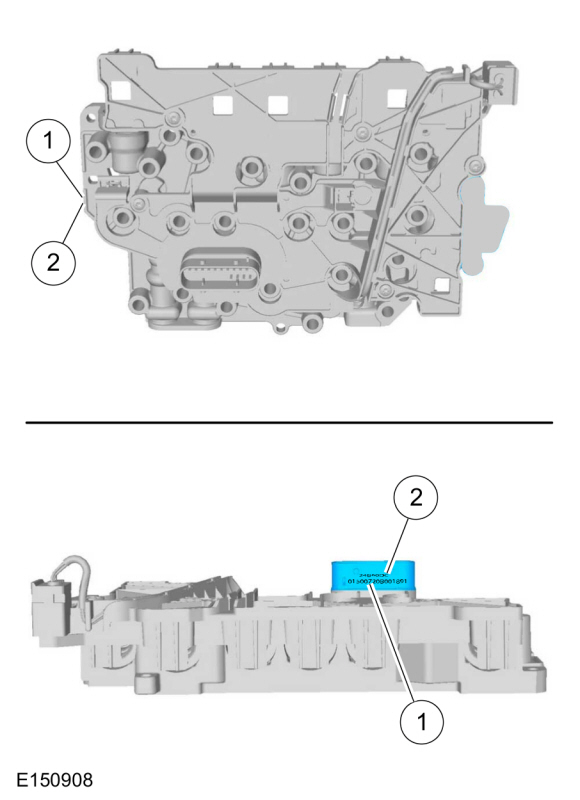

Оригинальная бирка корпуса соленоида
| Элемент | Описание |
| 1 | 13-значная стратегия корпуса соленоида |
| 2 | 7-значный идентификатор корпуса соленоида |
Стратегия корпуса соленоида запрограммирована в PCM для управления переключением передач, контролем давления в линии (LPC) и TCC. соленоиды для предотвращения резких переключений. Бирка корпуса соленоида на корпус трансмиссии содержит 13-значную стратегию корпуса соленоида и 7-значный идентификатор корпуса соленоида.
Сменная бирка корпуса соленоида
| Элемент | Описание |
| 1 | 13-значная стратегия корпуса соленоида |
| 2 | 7-значный идентификатор корпуса соленоида |
При установке нового корпуса соленоида в PCM загружается новый файл стратегии корпуса соленоида. Сменная бирка корпуса соленоида поставляется с новым корпусом соленоида. который содержит 13-значную стратегию корпуса соленоида и 7-значную идентификация корпуса соленоида. Новый тег помещается поверх исходного бирка корпуса соленоида.
Идентификация корпуса соленоида и стратегия
| Элемент | Описание |
| 1 | 13-значная стратегия корпуса соленоида |
| 2 | 7-значный идентификатор корпуса соленоида |
Если стратегия корпуса соленоида, напечатанная на разъеме корпуса соленоида, не не соответствует бирке корпуса соленоида, необходимо установить новый корпус соленоида и стратегия корпуса соленоида должна быть загружена в PCM, иначе возникнут резкие переключения.

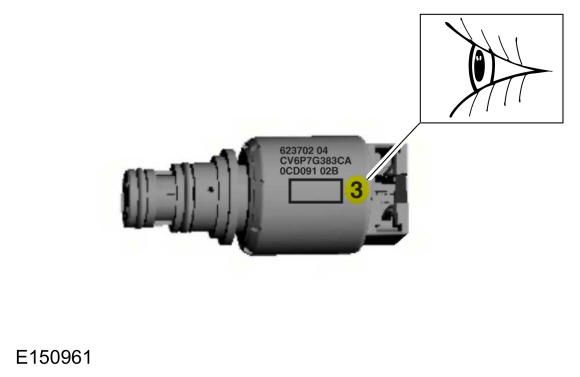

Номер ленты соленоида
соленоиды откалиброваны с завода и не все одинаковые. соленоиды можно заменить отдельно, но только с заменой соленоид с форсункой и номером ленты, который соответствует соленоид под замену. При замене соленоида(ов) новый соленоид номер ленты должен совпадать со старым номером ленты соленоида. Номер группы рядом с двухмерным матричным штрих-кодом сбоку соленоида и будет 1, 2, 3, 4 или 5.
