Kia Forte: система управления коробкой передач с двойным сцеплением / входной датчик скорости 2
Компоненты и расположение компонентов

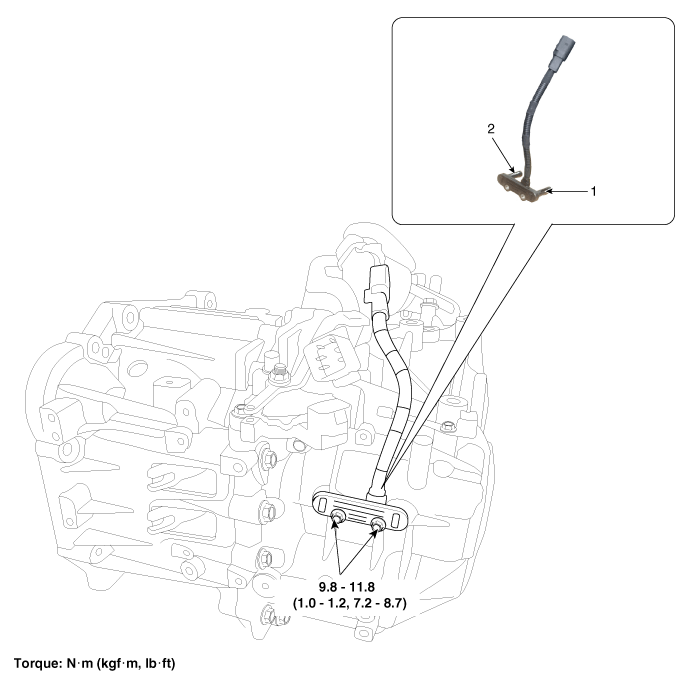

| Расположение компонента |
|
1. Датчик частоты вращения входного вала 1
(Странный)
|

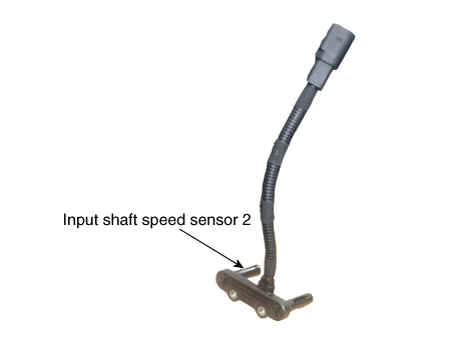

2. Датчик частоты вращения входного вала 2
(Даже)
|
Технические характеристики
| Спецификация |
|
Элемент
|
Спецификация
|
|
Тип
|
Датчик Холла
|
|
Рабочее состояние
|
от -40 до 302°F (от -40 до 150°C)
|
|
Выходной сигнал
|
Высокий: 11,8–16,8 мА
|
|
Низкий: 5,9–8,4 мА
|

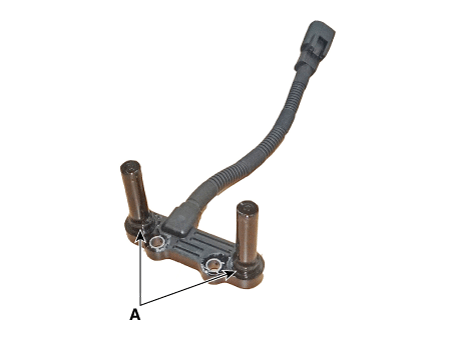

Описание и работа
| Описание |
| • |
Датчик частоты вращения входного вала важен тем, что он определяет входное оборотов вала и отправляет эту информацию в модуль управления коробкой передач. (ТКМ). |
| • |
Эти данные необходимы для всех операций, включая управление с обратной связью, контроль переключения передач и обнаружение отказа других датчиков.
|
Принципиальные диаграммы

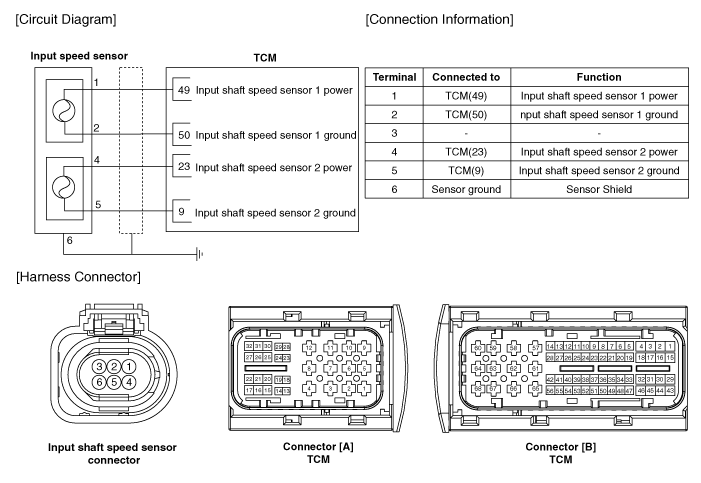

| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |
Снимите привод сцепления. (См. Система управления коробкой передач с двойным сцеплением — «Привод сцепления Сборка") |
| 2. |

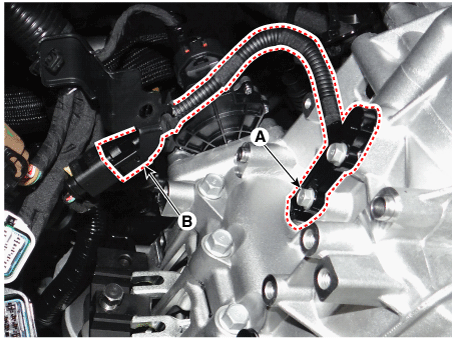

Снимите датчик входной скорости (А), ослабив болты после отсоединения. разъем (В).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
Входной датчик скорости 1
Компоненты и расположение компонентов
Расположение компонента
1. Датчик частоты вращения входного вала 1
(Странный)
2. Датчик частоты вращения входного вала 2
(Даже)
Спецификация ...
