Kia Stinger: аудио/антенна

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Аудио / Антенна

Компоненты и расположение компонентов

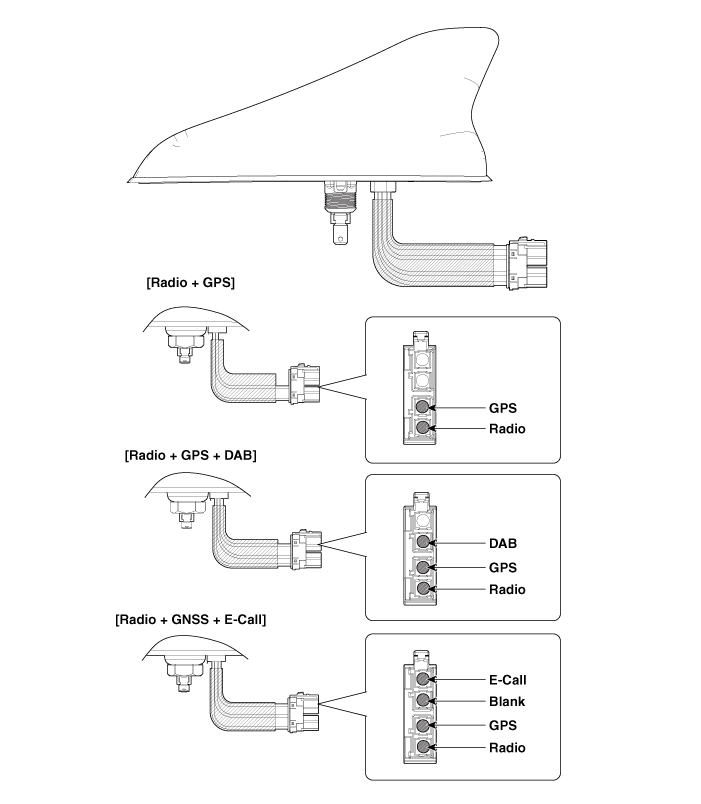

Компоненты

Принципиальные диаграммы

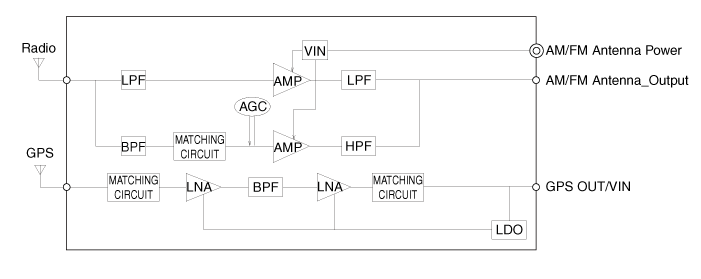

Принципиальная электрическая схема

[Радио + GPS]

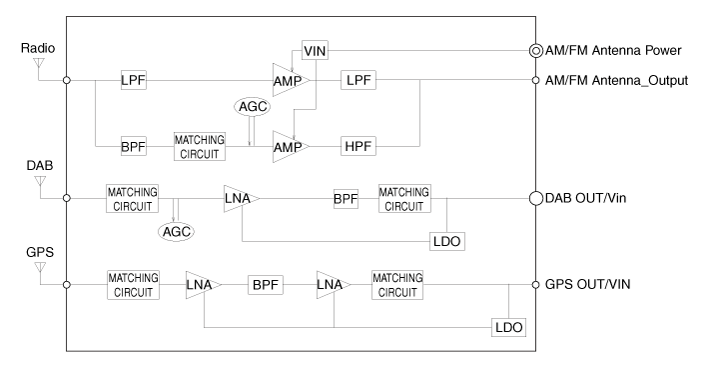

[Радио + GPS + DAB]

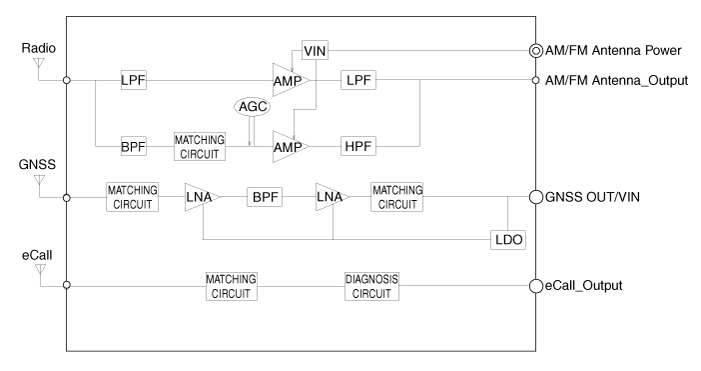

[Радио + GNSS + Электронный вызов]

Процедуры ремонта

Удаление

Антенна на крыше

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку крыши в сборе. (См. Кузов — «Обшивка крыши в сборе»)

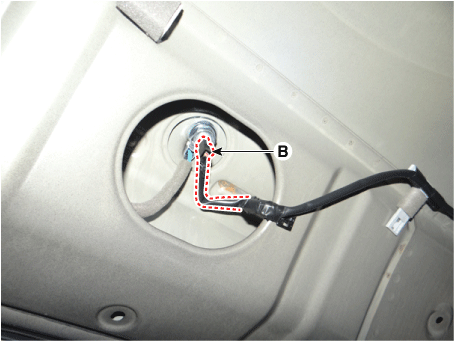

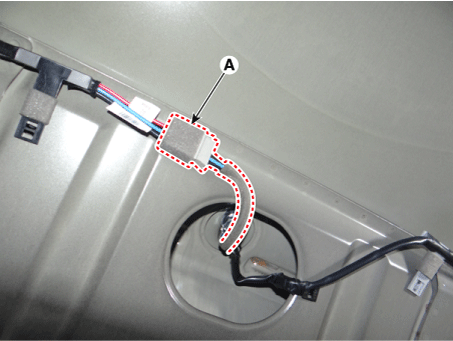

3.	Отсоедините главный разъем антенны на крыше (A) и питание антенны на крыше. соединитель (В).

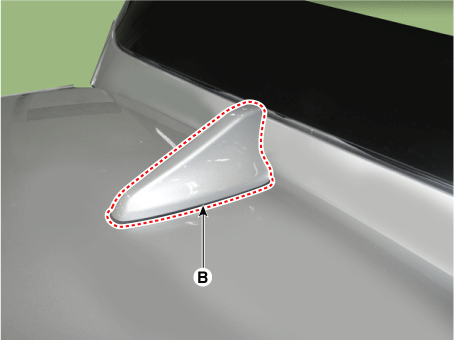

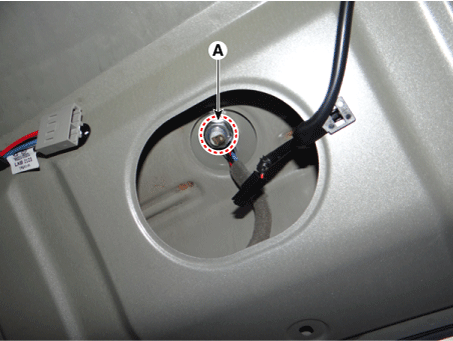

4.	Снимите антенну на крыше (B), предварительно ослабив гайку (A).

Монтаж

Антенна на крыше

1.	Установите антенну на крыше.

2.	Подсоедините главный разъем антенны на крыше и разъем питания антенны на крыше.

3.	Установите обивку крыши в сборе.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что кабель и разъем подключены правильно.

•	Проверьте аудиосистему на предмет нормальной работы.

осмотр

Антенный кабель

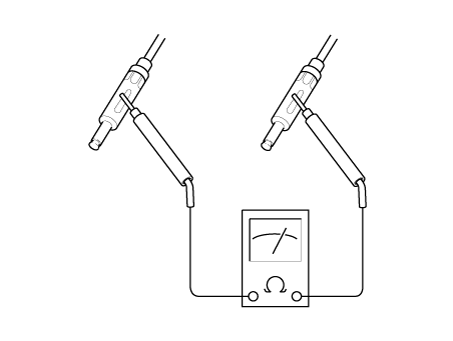

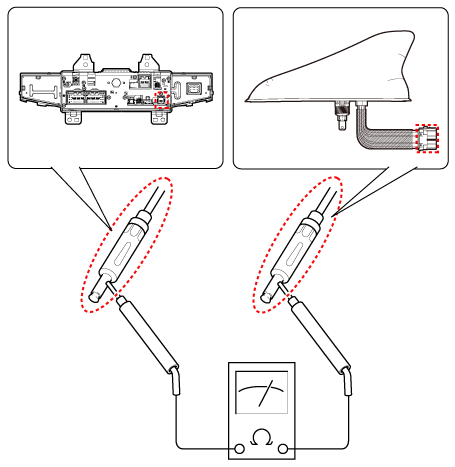

1.	Проверьте целостность цепи между центральными полюсами антенного кабеля.

2.	Проверьте целостность цепи между внешними полюсами антенного кабеля. Там должна быть преемственность.

3.	Если непрерывности нет, замените кабель антенны.

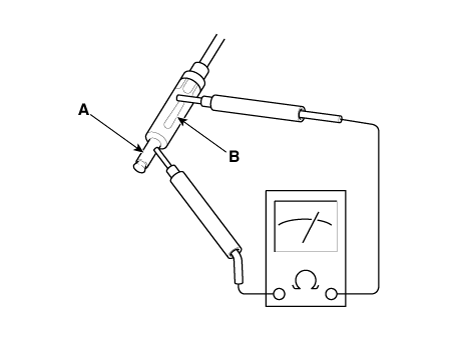

4.	Проверьте целостность цепи между центральным полюсом (A) и внешним полюсом (B) антенный кабель. Не должно быть преемственности.

5.	Если есть целостность, замените кабель антенны.
