Kia Stinger: аудио/внешний усилитель

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Аудио / Внешний усилитель

Компоненты и расположение компонентов

Компоненты

[Мобис]

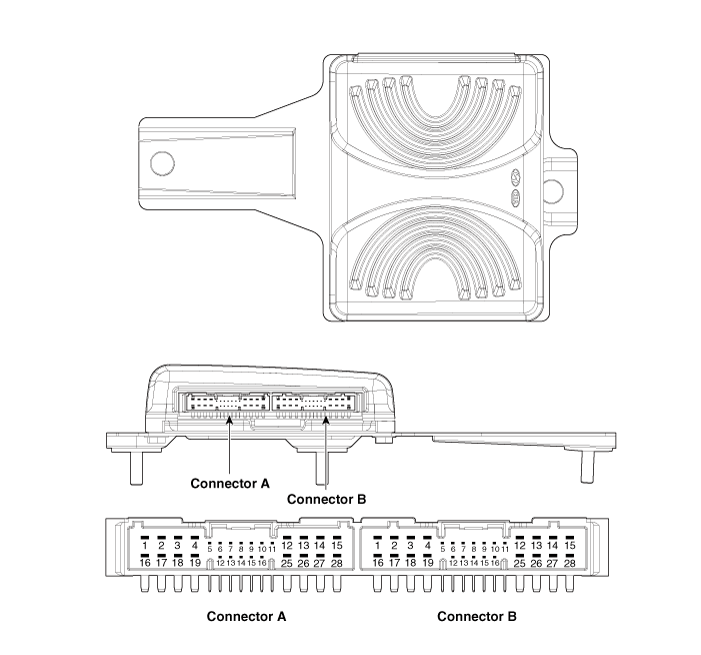

Информация о выводах разъема

Нет.	Соединитель А	Соединитель Б
1	Батарея (+)	Левый динамик в задней двери (+)
2	Батарея (+)	Левый динамик задней двери (-)
3	Батарея (+)	Правый динамик в задней двери (+)
4	Батарея (+)	Правый динамик задней двери (-)
5	⁻	⁻
6	Мультимедиа-CAN (высокий)	⁻
7	Мультимедиа-CAN (низкий)	⁻
8	АКК	⁻
9	Голос навигации (+)	⁻
10	⁻	⁻
11	⁻	⁻
12	Левый динамик в передней двери (+)	⁻
13	Левый динамик передней двери (-)	⁻
14	Левый динамик в передней двери (+)	⁻
15	Левый динамик передней двери (-)	⁻
16	Земля	Сабвуфер 1 (+)
17	Земля	Сабвуфер 1 (-)
18	Земля	Сабвуфер 2 (+)
19	Земля	Сабвуфер 2 (-)
20	SPDIF (+)	⁻
21	SPDIF (-)	⁻
22	SPDIF (земля)	⁻
23	Голос навигации (-)	⁻
24	IGN1	⁻
25	Центральный динамик в кресле (+)	⁻
26	Центральный динамик на аварийной площадке (-)	⁻
27	⁻	⁻
28	⁻	⁻

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите боковую обшивку багажника [RH]. (См. Кузов — «Боковая отделка багажника»)

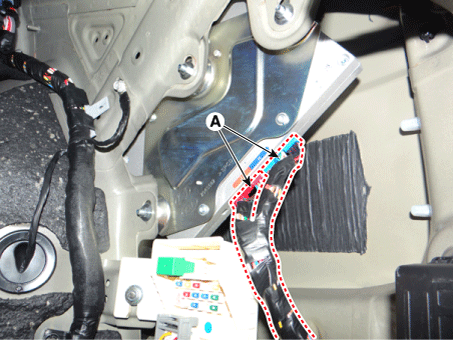

3.	Отсоедините разъемы внешнего усилителя (А).

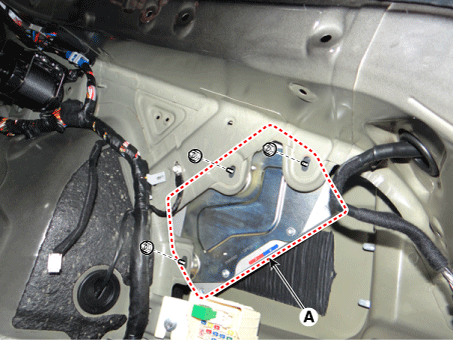

4.	Снимите внешний усилитель (А) после ослабления крепежных гаек.

Монтаж

1.	Установите внешний усилитель после подключения разъемов.

2.	Установите боковую обшивку багажника [RH].

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что разъемы внешнего усилителя подключен правильно.

•	Проверьте систему AVN на нормальную работу.

осмотр

•	Предупреждающие и направляющие звуки относительно запуска двигателя и вождения генерируется внешним усилителем. Пожалуйста, обратитесь к следующему: (Комбинация приборов и приборная панель — см. «Комбинация приборов»)

•	При замене внешнего усилителя или динамиков на другие продукты, сбой может произойти в усилителе и предупреждении и руководстве звуки. (за исключением звукового сопровождения ETCS) могут не генерироваться.

•	Виртуальный звук двигателя внутри автомобиля (возникает в спортивном режиме) создается внешним усилителем. Поэтому, если внешний усилитель или динамики заменены другими продуктами, неисправность может возникнуть в усилителе, и виртуальный звук двигателя может не генерироваться правильно.

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DCT).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

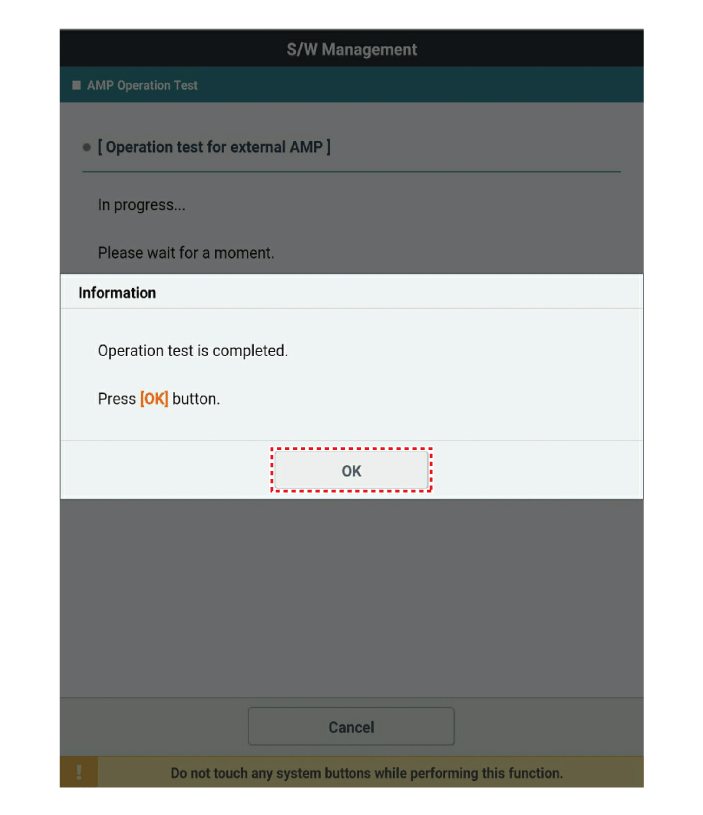

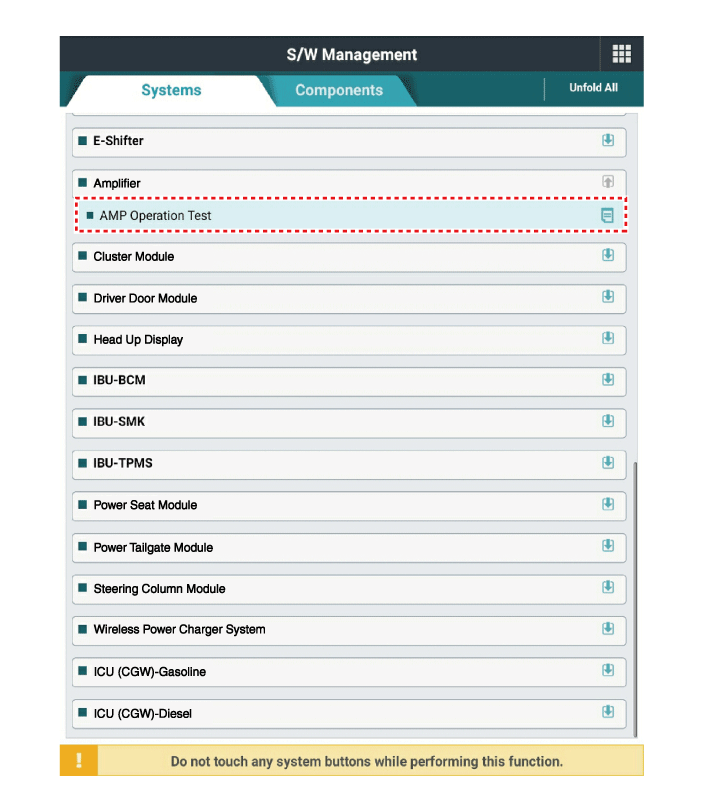

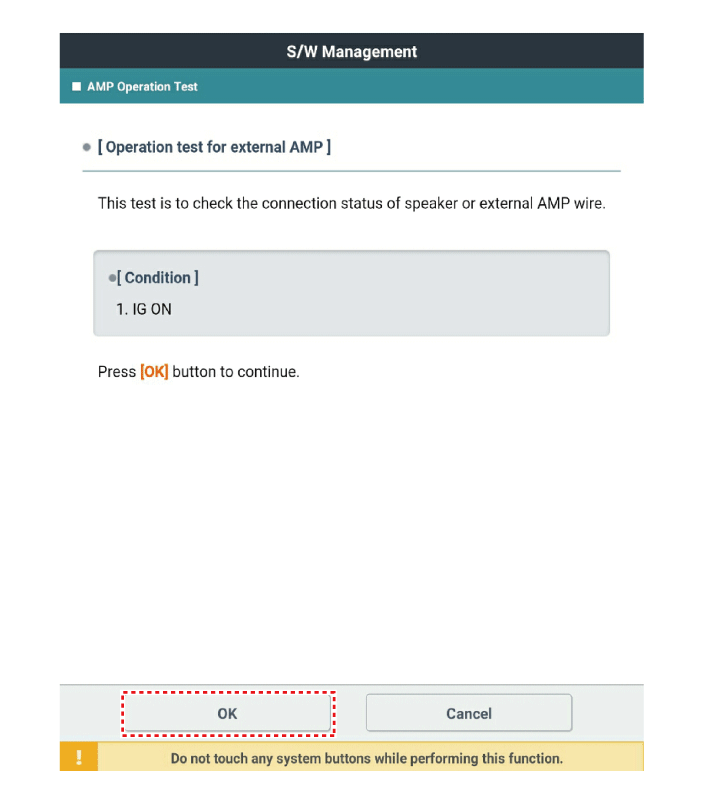

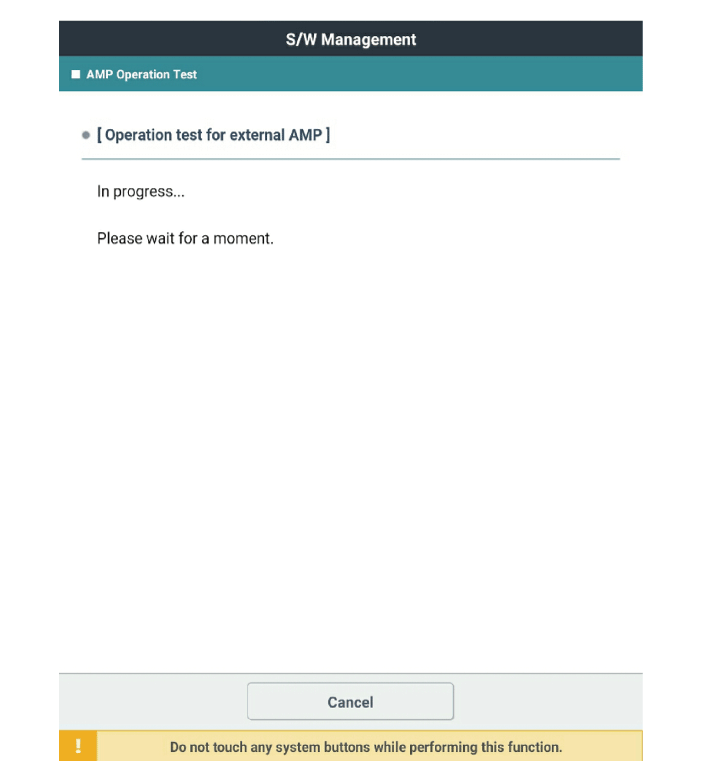

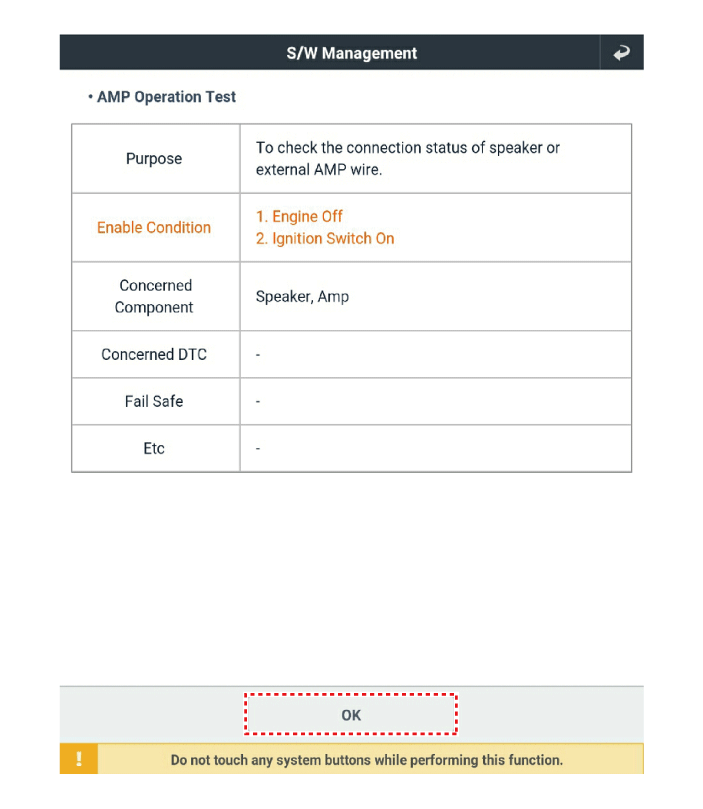

3.	Выберите «Усилитель», чтобы проверить звук.

4.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих аудиоканалу. быть проверенным.
