Kia Stinger: Аудио/аудиосистема

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Аудио / Аудиосистема

Компоненты и расположение компонентов

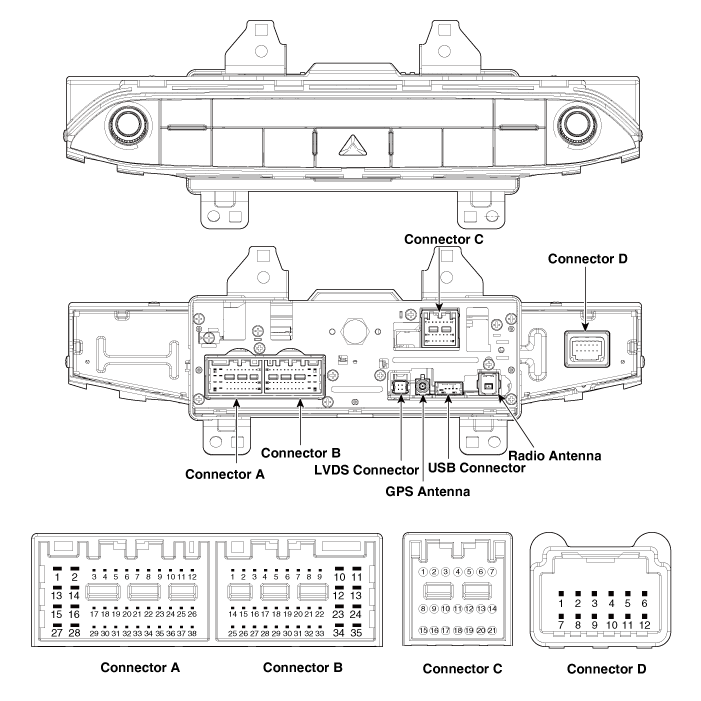

Компоненты

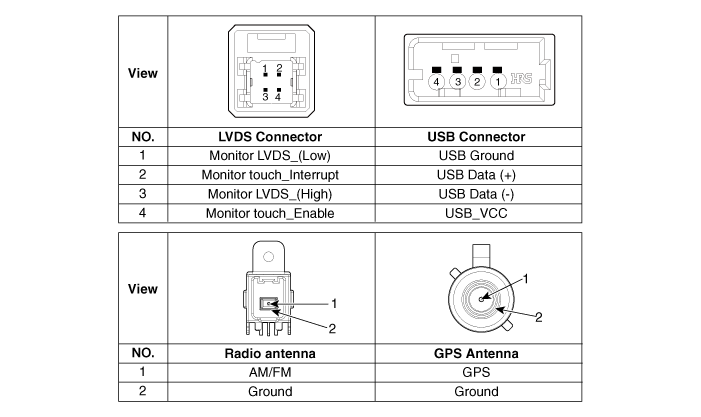

Информация о выводах разъема

Нет.	Соединитель А	Соединитель Б	Соединитель С	Соединитель D
1	Левый динамик в задней двери (+)	⁻	⁻	Земля
2	Левый динамик задней двери (-)	МИК (+)	⁻	⁻
3	⁻	⁻	⁻	Вход аварийного выключателя
4	⁻	⁻	⁻	Напоминание о ремне безопасности пассажира
5	⁻	Мощность антенны	⁻	⁻
6	Камера RVM: мощность	Освещение (+)	⁻	PAB выкл.
6	Камера АВМ: -	Освещение (+)	⁻	PAB выкл.
7	Камера RVM: видео	Мультимедиа-CAN (высокий)	⁻	IGN1
7	Камера AVM: видео (Y)	Мультимедиа-CAN (высокий)	⁻	IGN1
8	Камера РВМ: -	Контролировать клавиатуру_Включить	⁻	PAB вкл.
8	Камера AVM: видео (C)	Контролировать клавиатуру_Включить	⁻	PAB вкл.
9	⁻	⁻	⁻	Напоминание о непристегнутом заднем левом ремне
10	AUX Правый вход	Батарея (+)	⁻	Напоминание о непристегнутом ремне сзади по центру
11	AUX Обнаружение	Батарея (+)	⁻	Напоминание о непристегнутом ремне сзади справа
12	Пульт дистанционного управления на руле	Земля	⁻	Выход аварийного выключателя
13	Левый динамик в передней двери (+)	Земля	⁻
14	Левый динамик передней двери (-)	Микрофон Земля	⁻
15	Правый динамик передней двери (-)	МИК (-)	⁻
16	Правый динамик в передней двери (+)	Камера РВМ: -	⁻
16	Правый динамик в передней двери (+)	Камера AVM: обнаружение	⁻
17	⁻	⁻	⁻
18	⁻	⁻	⁻
19	⁻	Освещение (-)	⁻
20	Камера RVM: заземление	Мультимедиа-CAN (низкий)	⁻
20	Камера АВМ: -	Мультимедиа-CAN (низкий)	⁻
21	Камера RVM: видео земля	Display_Mute	⁻
21	Камера AVM: видео (Y) заземление	Display_Mute	⁻
22	Камера РВМ: -	АКК	⁻
22	Камера AVM: видео (C) земля	АКК	⁻
23	⁻	⁻	⁻
24	AUX Левый вход	ЖК-батарея	⁻
25	Вспомогательное заземление	⁻	⁻
26	Пульт дистанционного управления на руле (земля)	⁻	⁻
27	Правый динамик задней двери (-)	⁻	⁻
28	Правый динамик в задней двери (+)	⁻	⁻
29	⁻	⁻	⁻
30	⁻	⁻	⁻
31	⁻	⁻	⁻
32	Камера РВМ: -	⁻	⁻
32	Камера AVM: обнаружение	⁻	⁻
33	Камера РВМ: -	IGN1	⁻
33	Камера AVM: видеоэкран (Y)	IGN1	⁻
34	Камера РВМ: -	⁻	⁻
34	Камера AVM: видеоэкран (C)	⁻	⁻
35	⁻	ЖК-земля	⁻
36	⁻		⁻
37	⁻		⁻
38	Скорость автомобиля		⁻

Процедуры ремонта

Удаление

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с аварийной подушкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите блок управления отопителем и кондиционером. (См. раздел «Отопление, вентиляция и кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (DATC)")

3.	Снимите боковую панель подушки безопасности пассажира. (См. Кузов — «Центральная панель аварийной площадки»)

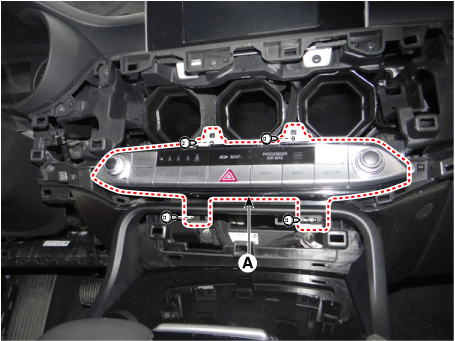

4.	Снимите головное аудиоустройство (A) после ослабления крепежных винтов.

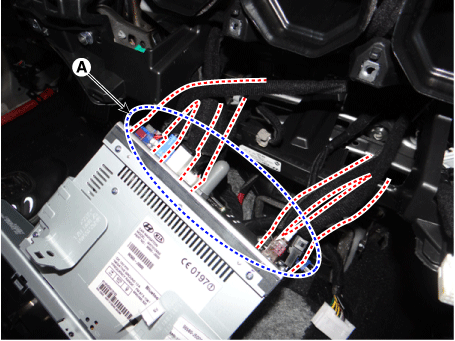

5.	Снимите головное аудиоустройство, предварительно отсоединив разъемы и антенну. кабель (А).

Монтаж

1.	Подсоедините разъемы аудиоблока и антенный кабель.

2.	Установите головное аудиоустройство.

3.	Установите панель боковой панели пассажира.

4.	Установить блок управления отопителем и кондиционером.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что разъем подключен правильно.

•	Проверьте аудиосистему.
