Переключатель предупреждения о столкновении в слепых зонах (BCW)

Принципиальные диаграммы

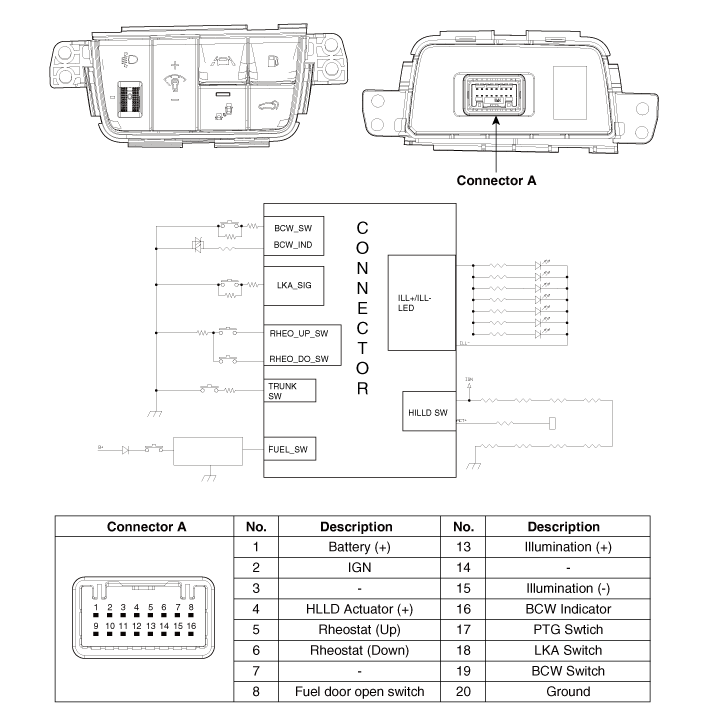

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

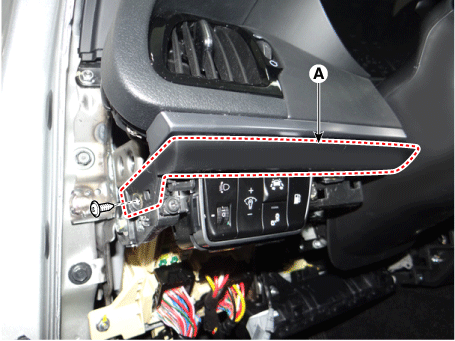

   Снимите декоративную накладку [LH] (A) после ослабления крепежного винта.



4. 4

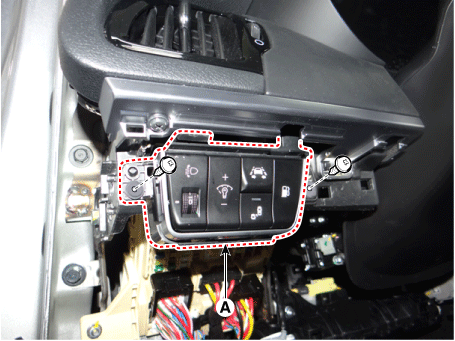

   Снимите выключатель бокового аварийного щитка (А) после ослабления крепежных винтов.



5. 5

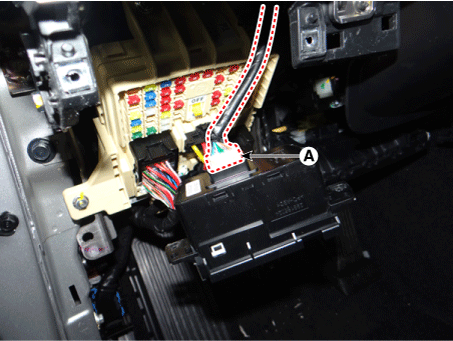

   Отсоедините разъем выключателя боковой панели (А).



Монтаж

1. 1

   Подсоедините разъем переключателя боковой панели.

2. 2

   Установите переключатель бокового аварийного щитка.

3. 3

   Установите декоративную накладку [LH].

4. 4

   Установите нижнюю панель аварийной подушки.

5. 5

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

1. 1

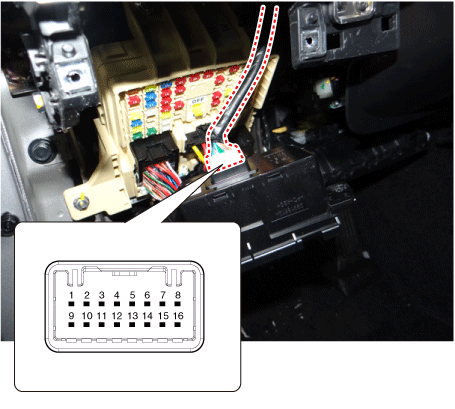

   Отсоедините разъем переключателя BCW от переключателя боковой панели безопасности.



2. 2

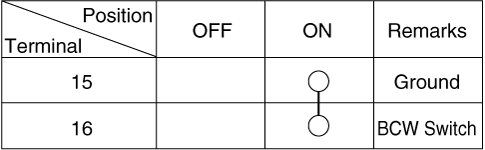

   Включите переключатель BCW, затем проверьте целостность цепи между клеммами и Разъем переключателя BCW.
