Kia Stinger: предупреждение о столкновении в слепых зонах (BCW) / контрольная лампа предупреждения о столкновении в слепых зонах (BCW)

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Предупреждение о столкновении в слепых зонах (BCW) / Контрольная лампа предупреждения о столкновении в слепых зонах (BCW)

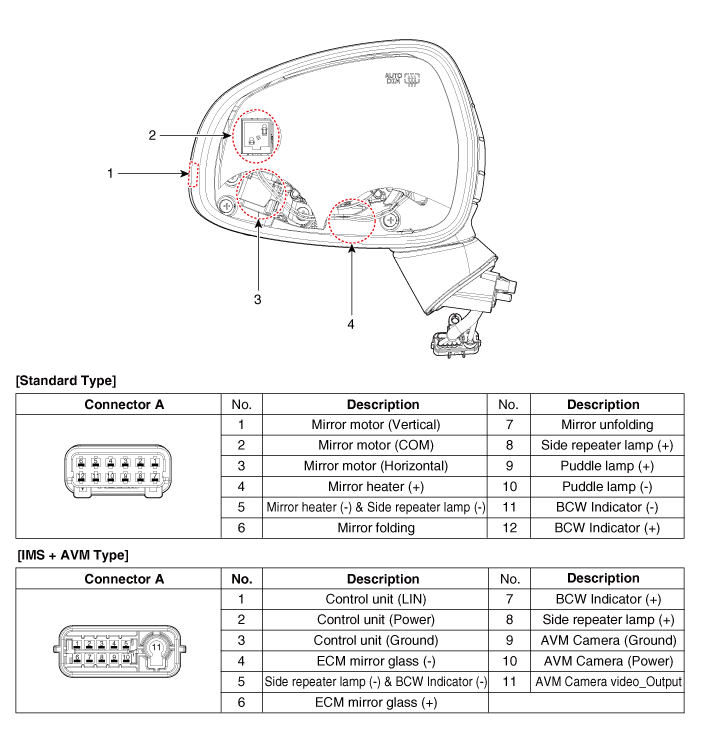

Компоненты и расположение компонентов
Компоненты

1. Боковой повторитель
2. Индикатор BCW
3. Камера АВМ
4. Лампа-лужа

Процедуры ремонта
Удаление
1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

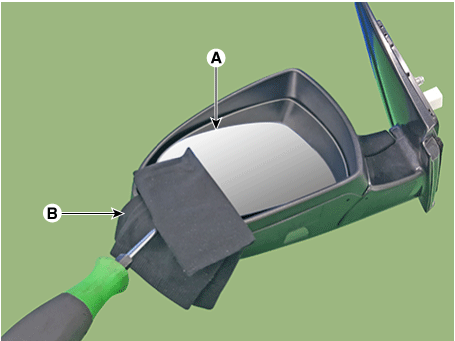

Снимите зеркало (A) в направлении, как показано на рисунке, используя (-) отвертка.

Защитите зеркало от извлечения инструмента, обернув его тканью (B).

Будьте осторожны, чтобы не повредить зеркало и корпус зеркала во время процесс удаления.

Приложите усилие вокруг центра зеркала, потому что для приложения Сила конца зеркала сломает его.

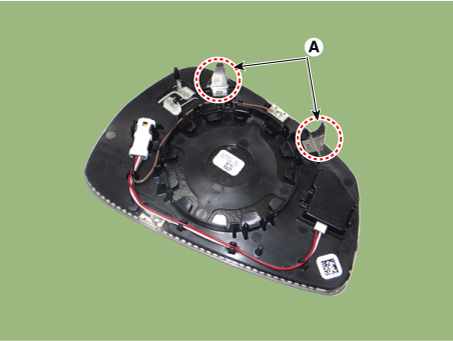

Будьте осторожны, чтобы не повредить фиксирующие зажимы (А).

3.

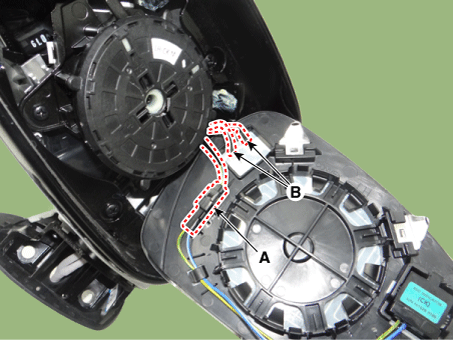

Отсоедините разъемы отопителя (B) и разъем индикатора BCW (A). из зеркала.

4.

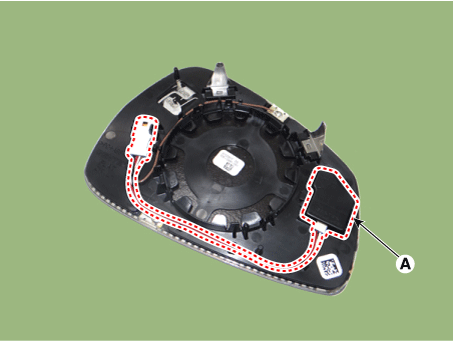

Снимите индикатор BCW (A) с зеркала.

Монтаж
1.

Установите индикатор BCW.

2.

Подсоедините разъемы отопителя и разъем индикатора BCW.

3.

Установите зеркало.

4.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр
1.

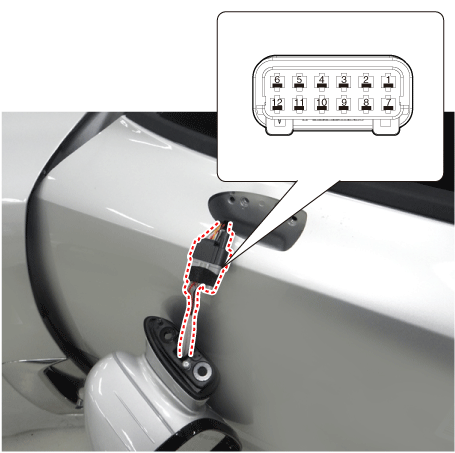

Снимите наружное зеркало заднего вида.

(См. Кузов — «Внешнее зеркало заднего вида»)

2.

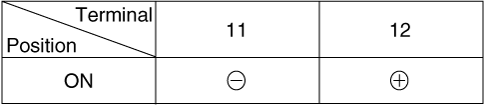

Убедитесь, что зеркало работает правильно, как показано в таблице ниже.
