Предупреждение о столкновении в слепых зонах (BCW) Калибровка радара

Процедуры ремонта

осмотр

Обзор коррекции

Необходимо откалибровать угол установки BCW, когда автомобиль имеет заднюю или боковое столкновение с системой BCW даже при простой замене кронштейна BCW или компонентов BCW.

Проверка перед исправлением

1. 1

   При появлении кода неисправности [C2702 (главный)] или [C2703 (ведомый)] проверьте следующее перед выполнением коррекции.

2. 2

   Проверьте состояние автомобиля и проверьте, не деформирован ли блок BCW или кронштейн. (угол установки, скрученный кузов автомобиля и т. д.).

   Проверка автомобиля
   Нормальный	Ненормальный (деформация кронштейна или болтового соединения)




   Проверка автомобиля
   Нормальный	Ненормальный (деформация кронштейна или болтового соединения)

3. 3

   Проверить затяжку гаек. Проверьте, нет ли посторонних предметов.

   Проверка автомобиля
   Нормальный	Ненормальный (деформация кронштейна или болтового соединения)




Исправление БЧ Угол

1. 1

   После замены блока BCW или кронштейна со снятым бампером используйте набор инструментов для коррекции блока BCW (специальный инструмент: 09958-3T000) для выполнения коррекция угла.

2. 2

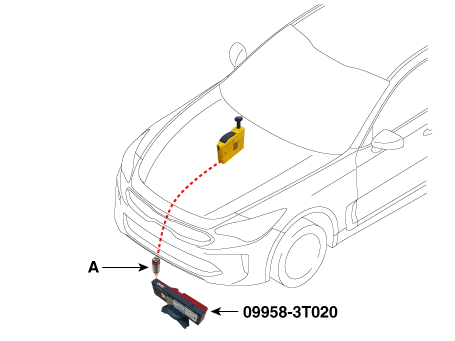

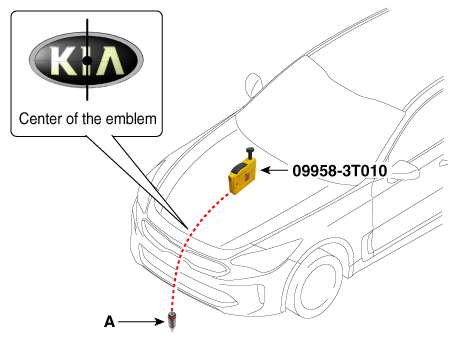

   Прикрепите вертикальный отвес (специальный инструмент: 09958-3T010) к капоту и опустите отвес (А) на землю так, чтобы он прошел через центр эмблема.



3. 3

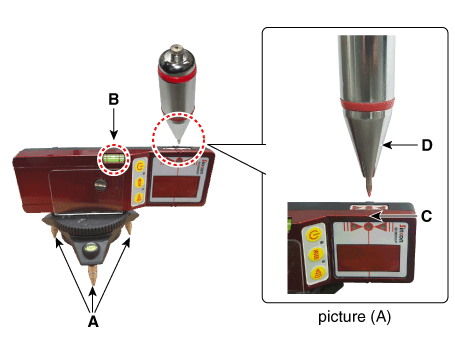

   Установите оптический приемник (специальный инструмент: 09958-3T020) под отвесом. (А).



4. 4

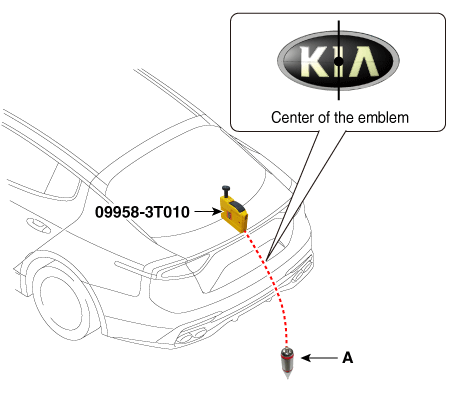

   Прикрепите вертикальный отвес (специальный инструмент: 09958-3T010) к багажнику (или задней двери) и опустите отвес (A) на землю так, чтобы он прошел через центр герба.



5. 5

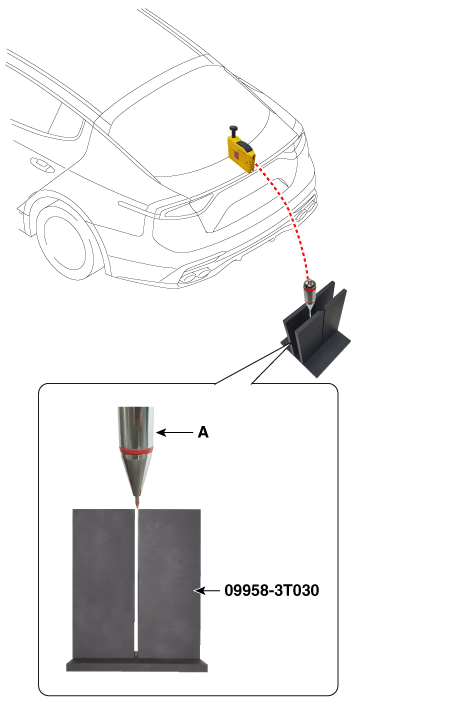

   Установите задний установочный шаблон (специальный инструмент: 09958-3T030) так, чтобы его отверстие находится прямо под отвесом (A).



6. 6

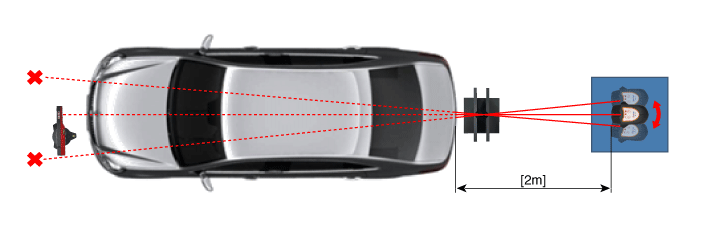

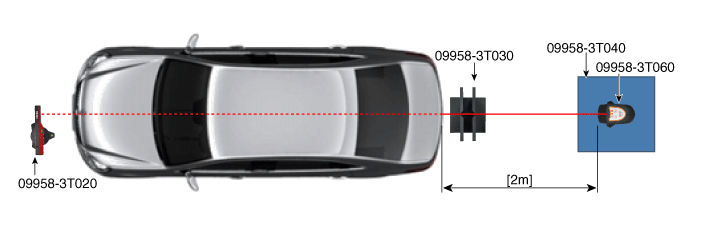

   Поместите опору лазера (специальный инструмент: 09958-3T040) на расстоянии «2 м» от задней части автомобиля и установите лазерный уровень (специальный инструмент : 09958-3T060) над опорой лазера.



7. 7

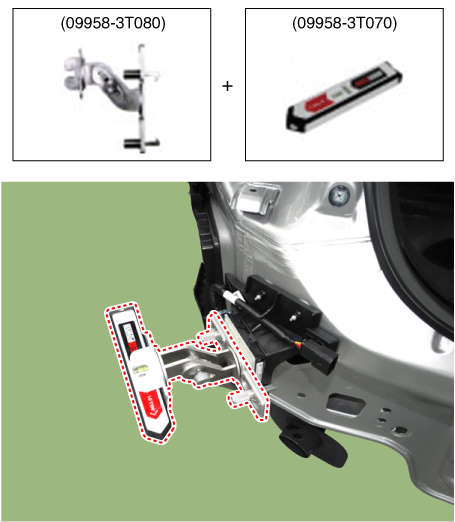

   Установите фиксирующий адаптер блока BCW (специальный инструмент: 09958-3T080) на Блок BCW и закрепите лазерный уровень (специальный инструмент: 09958-3T070).



8. 8

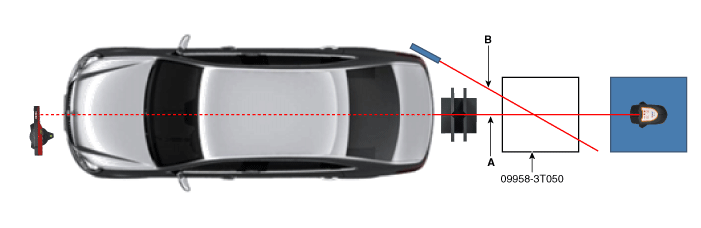

   Установите пластину для измерения угла (специальный инструмент: 09958-3T050) в месте где центральный лазерный луч (A) и горизонтальный лазерный луч (B) пересекаются друг друга.



9. 9

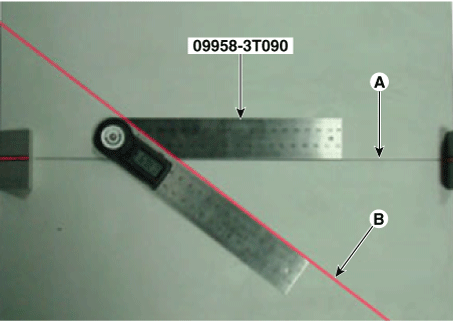

   Измерьте угол между центральной линией (А) уголкового измерителя. пластину и горизонтальный лазерный луч (В) с помощью цифрового транспортира (специального инструмент: 09958-3T090).



10. 10

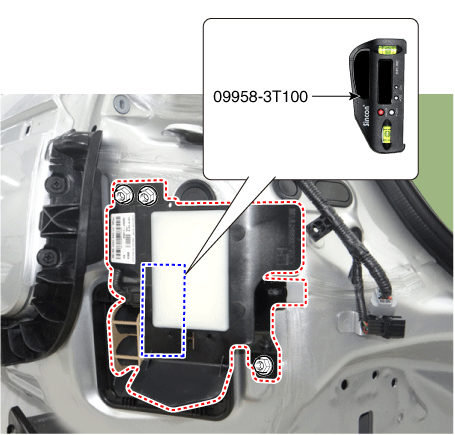

    Используйте цифровой инклинометр (специальный инструмент: 09958-3T100) для измерения вертикальный угол блока BCW.



11. 11

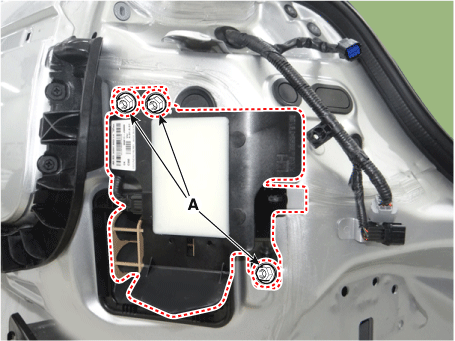

    Измерьте горизонтальный и вертикальный углы левого и правого блоков BCW. Если измеренные значения отклоняются от указанных значений, вставьте шайбу (A) между кронштейном блока BCW.

    Заданные значения Горизонтальный угол: 53 ± 2° Вертикальный угол: 90 ± 1°



    Момент затяжки Гайка: 8,8–13,7 Н·м

12. 12

    После проверки и исправления угла единицы измерения BCW выполните радиолокацию BCW. процедура коррекции.

Выравнивание блока BCW

1. 1

   Автомобили с аварией заднего бампера и автомобили, заменившие блоки BCW, должны выполнить выравнивание блока BCW с помощью KDS.

2. 2

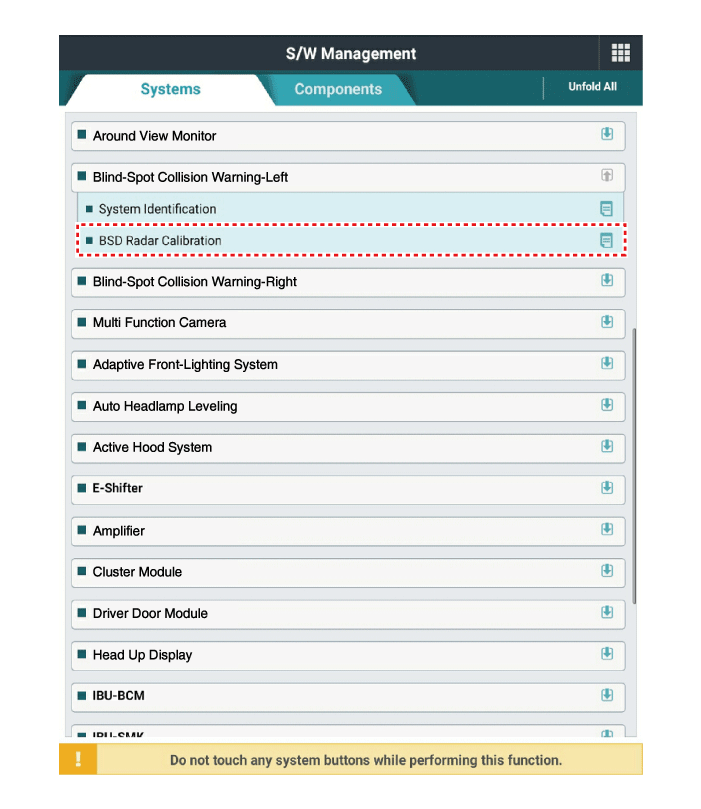

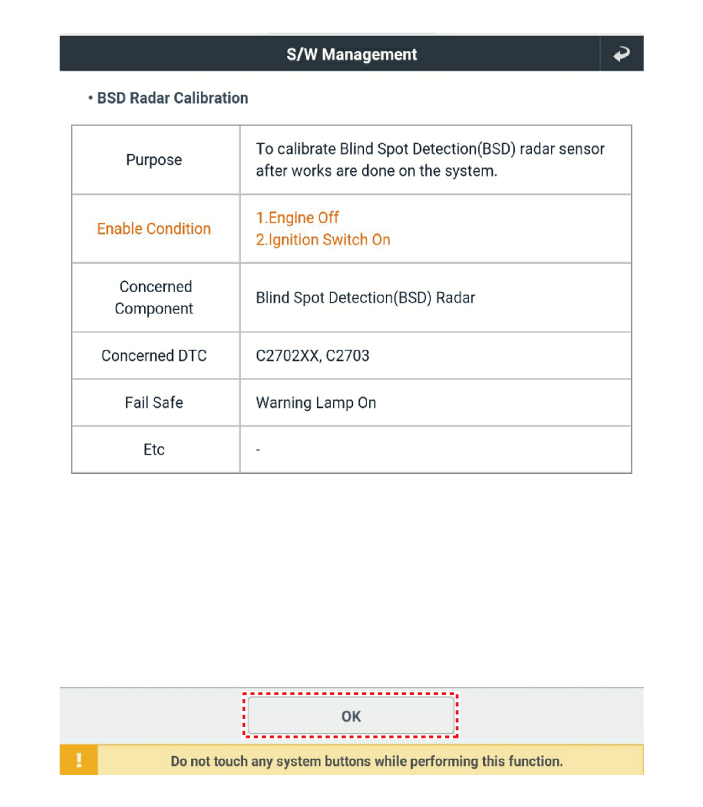

   Выберите процедуру «Калибровка радара BCW» в системе BCW.







3. 3

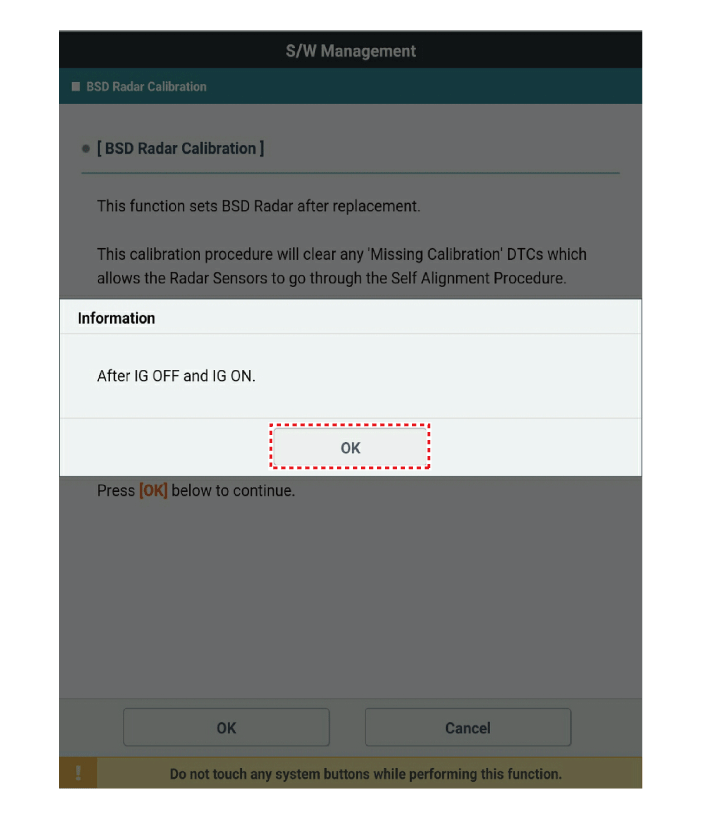

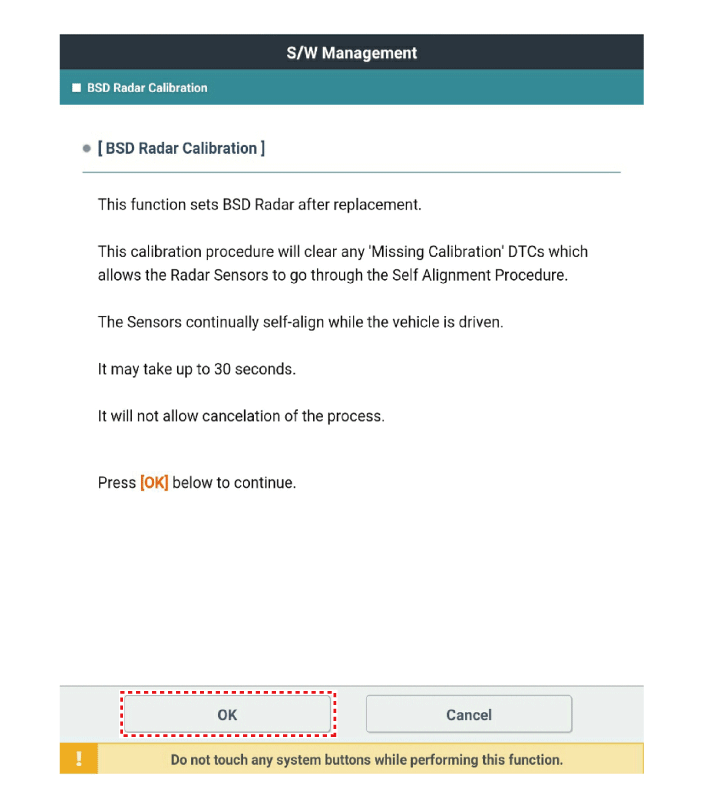

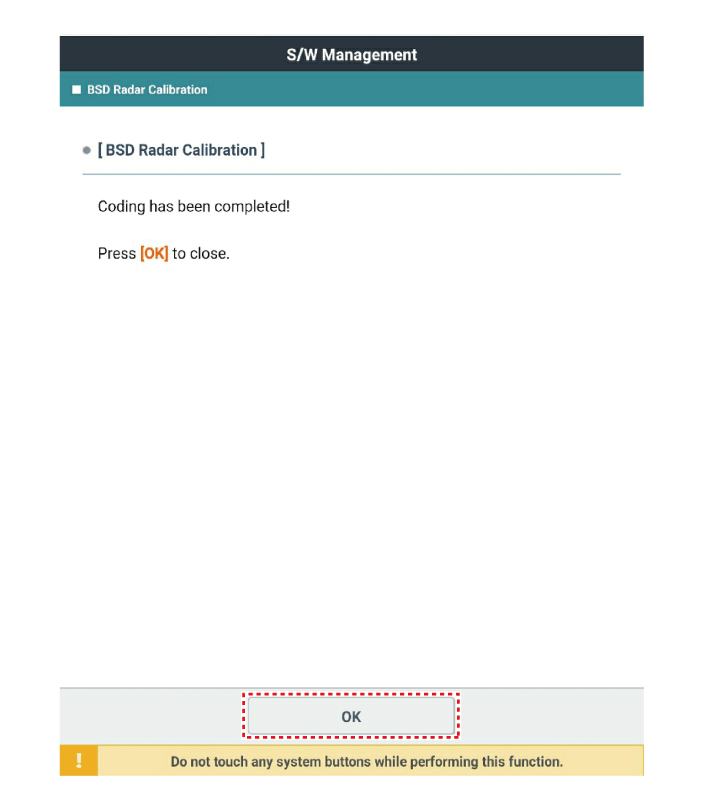

   Выполните процедуру «Калибровка радара BCW» в соответствии с экраном KDS. сообщение.
