Модуль дверного замка с электроприводом

Компоненты и расположение компонентов

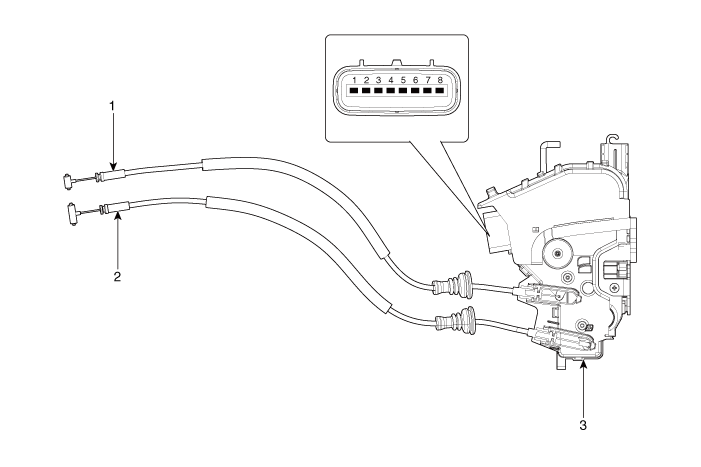

Компоненты

Процедуры ремонта

осмотр

Модуль замка передней двери осмотр

1. 1

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

2. 2

   Снимите модуль передней двери.

   (См. Кузов — «Модуль передней двери»)

3. 3

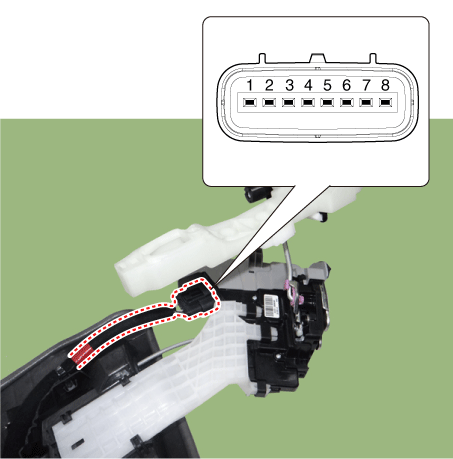

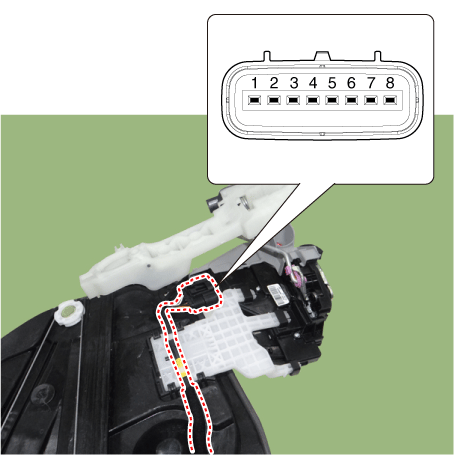

   Отсоедините разъем от привода.

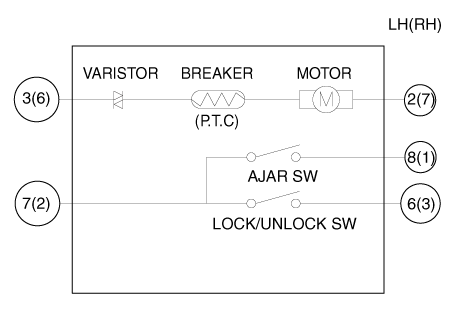

   [Центральный замок]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	-	переключатель AJAR
   2	Мотор 1	COM
   3	Мотор 2	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	Мотор 2
   7	COM	Мотор 1
   8	переключатель AJAR	-

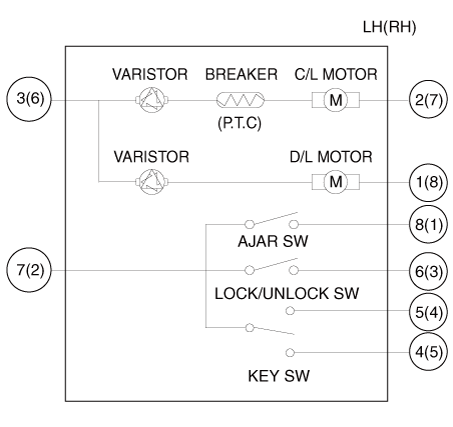

   [Мертвый замок]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	Мотор 1	переключатель AJAR
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
   5	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	переключатель AJAR	Мотор 1

4. 4

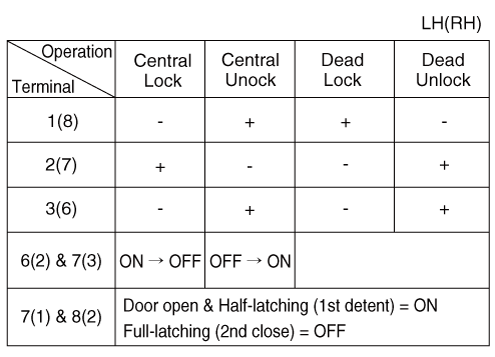

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

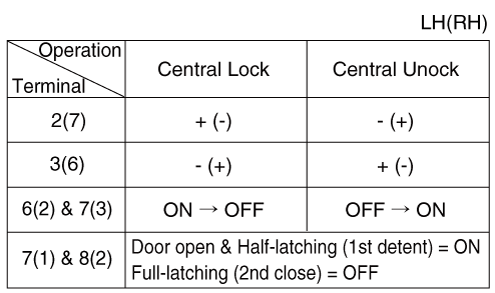

   [Центральный замок (Без ключевого переключателя)]



   [Мертвый замок (Без ключевого переключателя)]



   [Мертвый замок (с ключевым переключателем)]

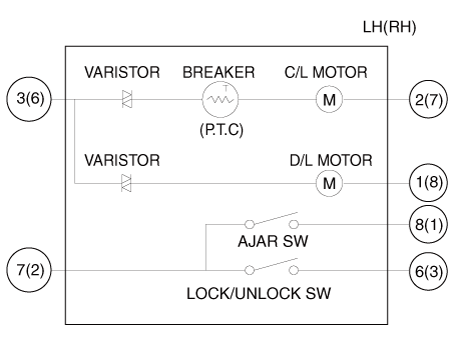

   [Центральный замок]



   [Мертвый замок]



Модуль замка задней двери осмотр

1. 1

   Снимите обивку задней двери.

   (См. Кузов — «Облицовка задней двери»)

2. 2

   Снимите модуль задней двери.

   (См. Кузов — «Модуль задней двери»)

3. 3

   Отсоедините разъем от привода.



   [Центральный замок]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	-	переключатель AJAR
   2	Мотор 1	COM
   3	Мотор 2	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	Мотор 2
   7	COM	Мотор 1
   8	переключатель AJAR	-




   [Мертвый замок]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	Мотор 1	переключатель AJAR
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	переключатель AJAR	Мотор 1

4. 4

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

   [Центральный замок (Без ключевого переключателя)]



   [Мертвый замок (Без ключевого переключателя)]



   [Центральный замок]



   [Мертвый замок]



Модуль замка задней двери осмотр

1. 1

   Снимите обшивку задней двери.

   (См. Кузов — «Отделка задней двери»)

2. 2

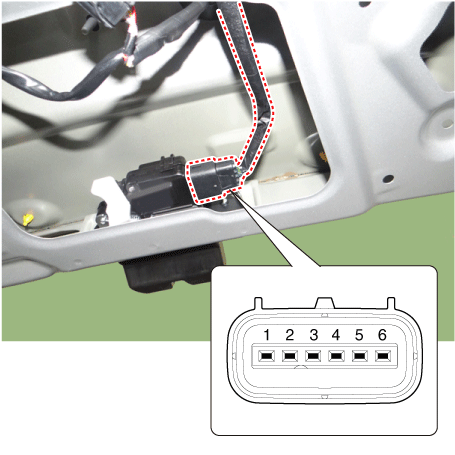

   Отсоедините разъемы от привода.



3. 3

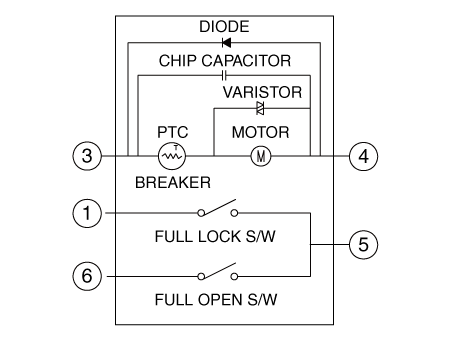

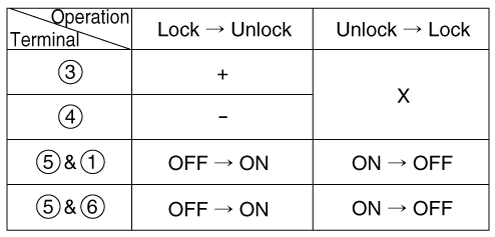

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.





4. 4

   Проверка задней двери автомобиля мощность варианта питания относится к модуль багажника.
