Kia Stinger: дверные замки с электроприводом / выключатель дверного замка с электроприводом

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Замки с электроприводом / Выключатель дверного замка с электроприводом

Процедуры ремонта

осмотр

Диагностика с помощью KDS

Электрическая система кузова может быть быстро диагностирована на наличие неисправных частей. с помощью системы диагностики автомобиля (KDS).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает код неисправности (DTC)

(2)	Текущие данные: проверяет состояние входных/выходных данных системы.

(3)	Проверка срабатывания: проверяет рабочее состояние системы.

(4)	Дополнительные функции: Другие элементы управления, такие как опция системы и нулевая точка

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль двери сиденья водителя или сиденья помощника (DDM/ADM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).

4.	Выберите меню «Текущие данные», чтобы проверить текущее состояние ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих сиденью водителя или вспомогательный дверной модуль (DDM/ADM) можно проверить.

5.	Если вы будете принудительно проверять работу электрозамка двери, выберите «Активация». тест".

Удаление

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с накладкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

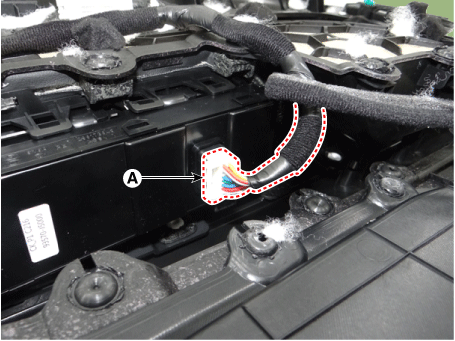

3.	Отсоедините разъем переключателя стеклоподъемника (А).

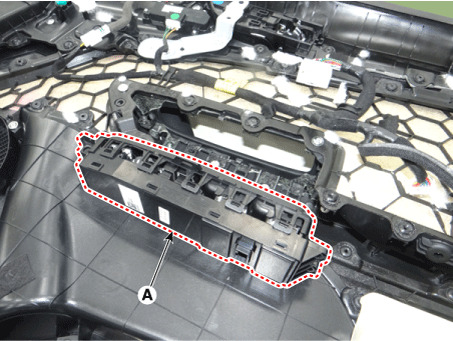

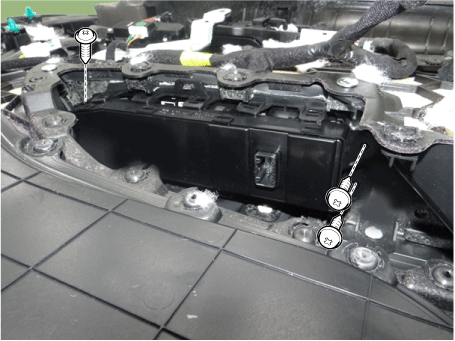

4.	Снимите переключатель электрического стеклоподъемника (А) после ослабления крепежных винтов.

Монтаж

1.	Установите переключатель электрического стеклоподъемника.

2.	Подсоедините разъем переключателя электрического стеклоподъемника.

3.	Установить обшивку передней двери.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
