Электрическая система кузова

Привод дверного зеркала с электроприводом

Место в руководстве: Электрическая система кузова
Общая информация — 8Обслуживание — 27Механическая система двигателя — 47Электрическая система двигателя — 19Система контроля выбросов — 12Управление двигателем/топливная система — 51Автоматическая система трансмиссии — 34Система полного привода (AWD) — 7Карданный вал и ось — 15Подвесная система — 25Рулевая система — 8Сдержанность — 19Тормозная система — 22Кузов (внутри и снаружи) — 47Передний ремень безопасности — 63Электрическая система кузова — 99Стеклоочиститель/омыватель ветрового стекла — 11Отопление, вентиляция, кондиционирование — 32
13шагов
~78мин
3/5сложность
Выполнено 0 из 13

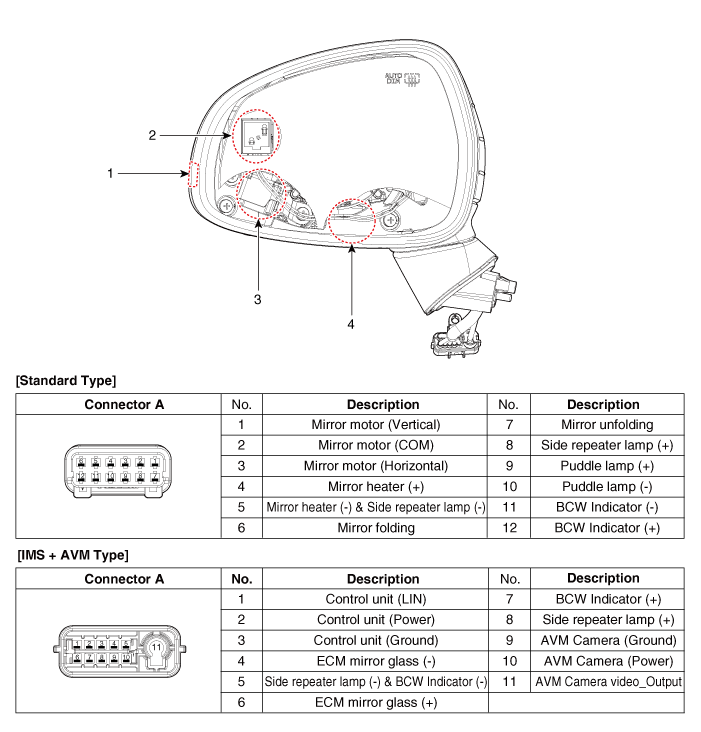

Компоненты и расположение компонентов

Компоненты

1. Боковой повторитель
2. Индикатор BCW		 3. Камера АВМ
4. Лампа-лужа

Процедуры ремонта

осмотр

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

  2. Снимите наружное зеркало в сборе.

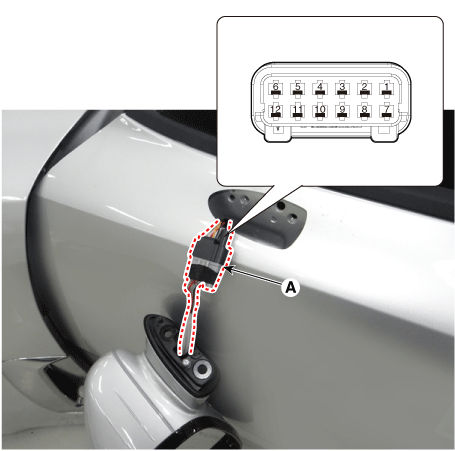

  3. Отсоедините разъем наружного зеркала заднего вида с электроприводом (А) от жгута проводов.

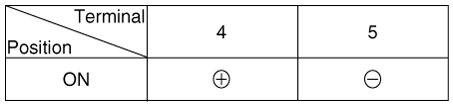

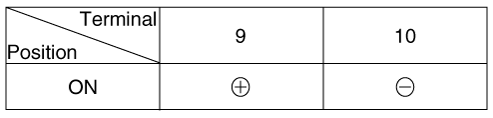

  4. Подайте напряжение батареи на каждую клемму, как показано в таблице, и проверьте что зеркало работает нормально.

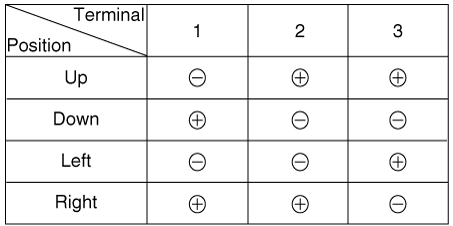

    [Управление зеркалом (левый/правый)]

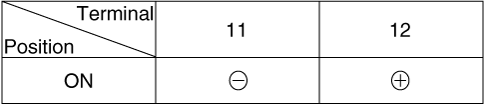

    [Индикатор БКВ]

    [Подогрев зеркал]

    [Боковой повторитель Лампа]

    [Лампа-лужа]

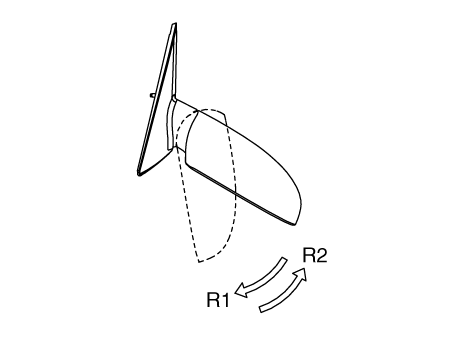

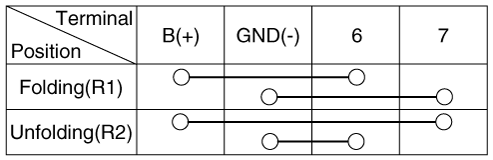

    [Складное зеркало]

Диагностика с помощью KDS

  1. В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

    1. Самодиагностика: проверка неисправности и кодового номера (DTC)

    2. Текущие данные: проверка состояния входных/выходных данных системы.

    3. Проверка срабатывания: Проверка состояния работы системы

    4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

  2. Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

  3. Выберите «Модуль двери сиденья водителя или сиденья помощника (DDM/ADM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).

  4. Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.

    Входные/выходные данные для датчиков, соответствующих сиденью водителя или вспомогательный дверной модуль (DDM/ADM) можно проверить.

  5. Если вы будете принудительно проверять работу электрозамка двери, выберите «Активация». тест".

Удаление

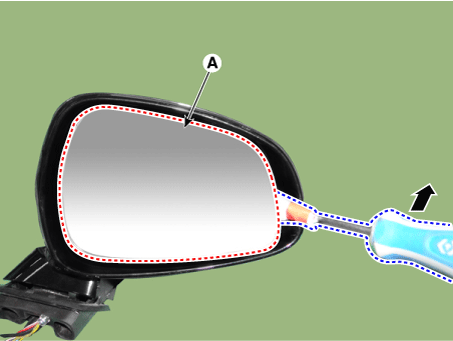

  1. Вставив плоскую отвертку или съемник, как показано на изображении ниже, снимите зеркало (A), приложив кратковременное усилие.

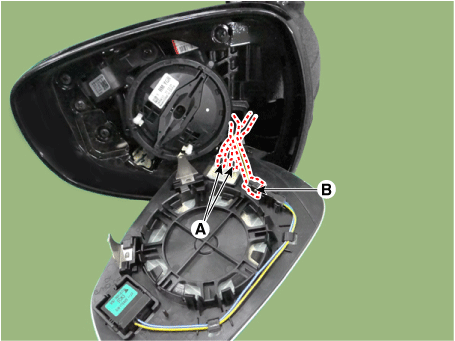

  2. Отсоедините разъемы отопителя (А) и задний угловой радарный индикатор. соединитель (В).

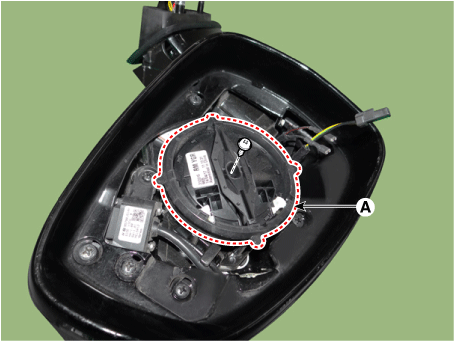

  3. Снимите привод зеркала (А) с помощью плоской отвертки или съемника. после ослабления винта.

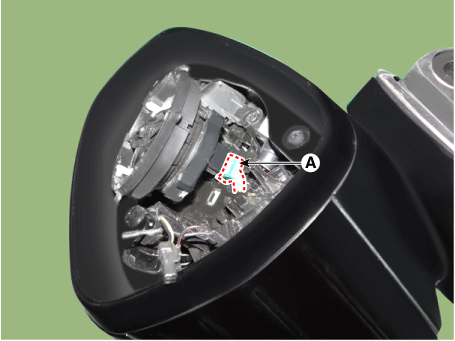

  4. Отсоедините разъем привода зеркала (А).

Монтаж

  1. Установите в порядке, обратном снятию.
