Kia Stinger: система задней двери с электроприводом / шпиндель задней двери с электроприводом

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система задней двери с электроприводом / Шпиндель задней двери с электроприводом

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите облицовку задней стойки. (См. Кузов — «Облицовка задней стойки»)

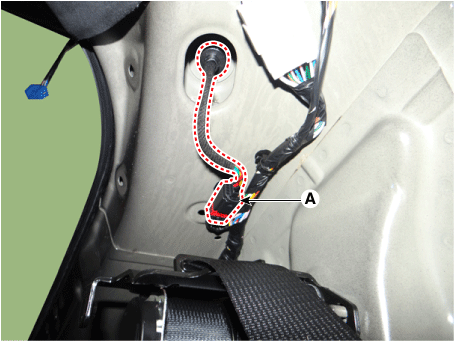

3.	Отсоедините разъем шпинделя задней двери с электроприводом (А).

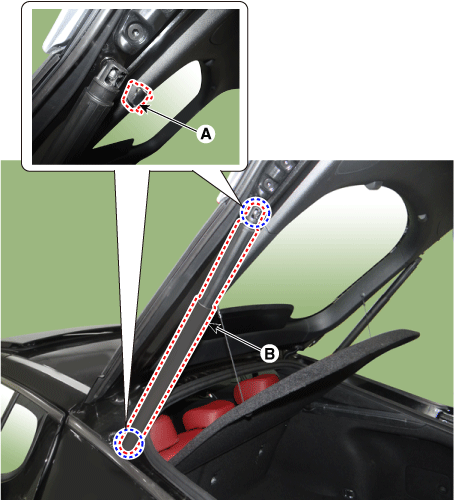

4.	С помощью отвертки слегка приподнимите зажимы гнезда (А).

Снимите шпиндель крышки багажника с электроприводом (B).

•	Работайте в группе из двух или более человек при снятии и установке шпиндель ПТГ.

•	Будьте осторожны, чтобы не закрыть заднюю дверцу, пока шпиндель PTG удаляется.

•	Не используйте шпиндельный привод PTG повторно, если он упал на земля. Утилизируйте все упавшие шпиндели PTG.

•	При осторожном снятии зажима гнезда соблюдайте особую осторожность. чтобы не потерять зажим гнезда, так как он может выскочить.

•	Осторожно снимая зажим гнезда, следите за тем, чтобы не поцарапать поверхность зажима, так как царапины могут вызвать коррозию в будущем.

Монтаж

1.	Установите шпиндель крышки багажника с электроприводом.

2.	Подсоедините разъем шпинделя двери багажного отделения с электроприводом.

3.	Установить облицовку задней стойки.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	При сборке шпиндельного привода PTG к шаровому гнезду, прислушайтесь к звуку щелчка, чтобы убедиться, что он плотно собран.

•	После сборки шпиндельного привода PTG в шаровой опоре, проверьте зажим гнезда, надежно ли он собран или нет. (зажим не должен выступать из гнезда.)

•	После сборки шпиндельного привода PTG убедитесь, что втулка со стороны корпуса прочно собрана.

осмотр

Осмотр ПТГ шпиндель

См. Система задней двери с электроприводом — «Поиск и устранение неисправностей».
