Блок обогрева сиденья

Компоненты и расположение компонентов

Расположение компонента

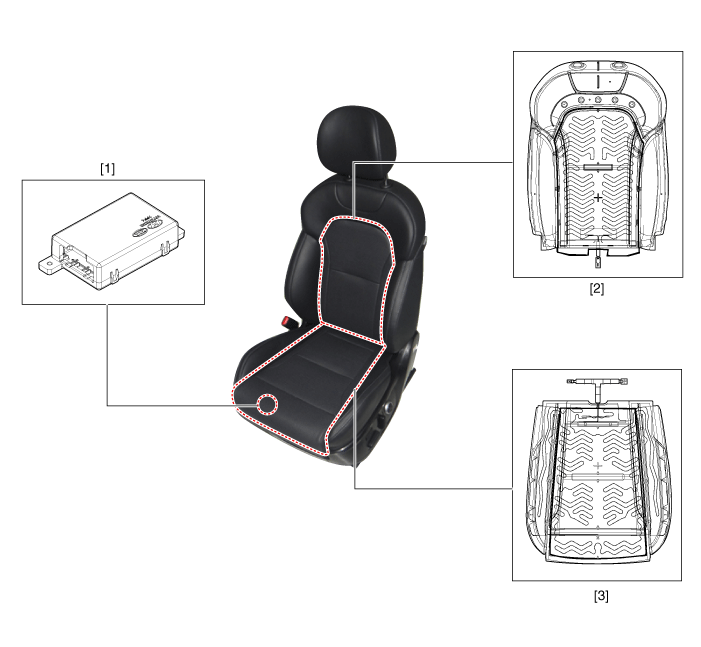

Подогрев переднего сиденья

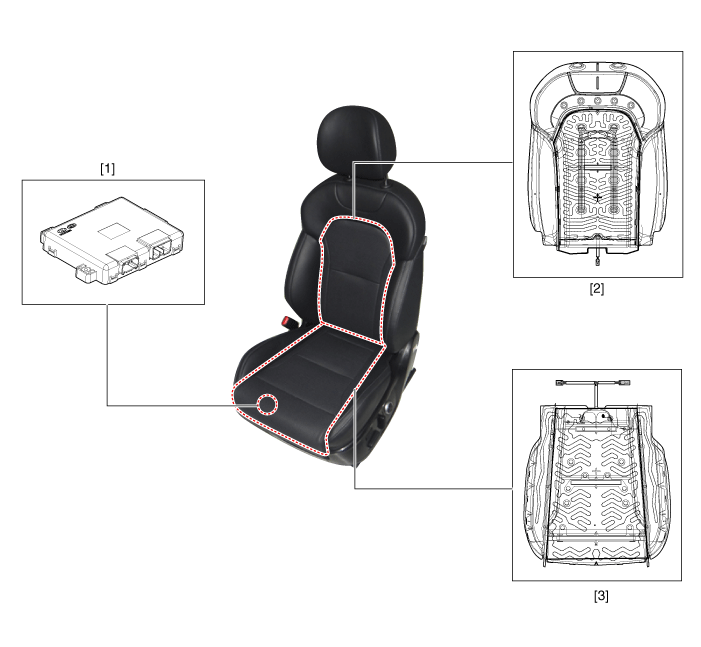

Обогрев переднего сиденья (вентиляция воздуха)

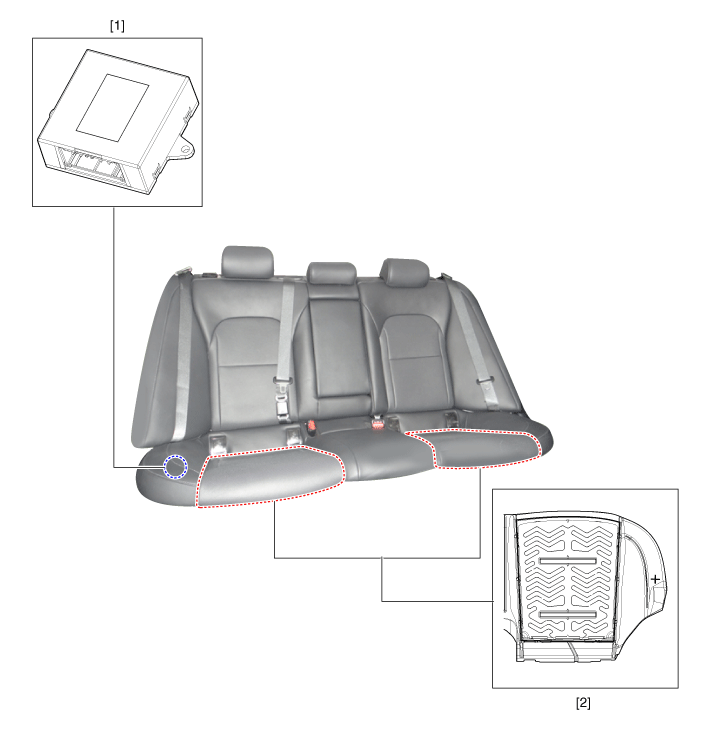

Подогрев заднего сиденья

Принципиальные диаграммы

Принципиальная электрическая схема

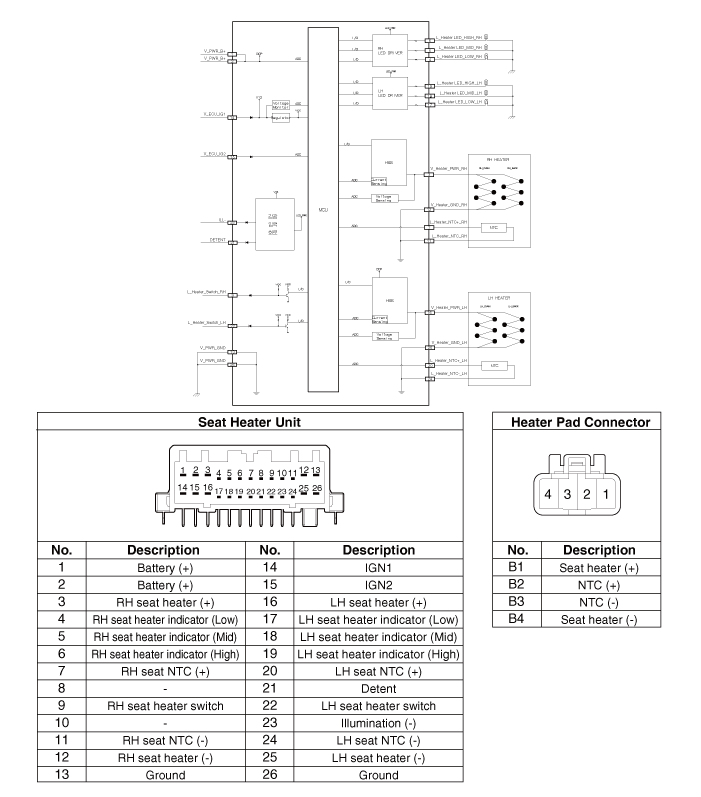

Подогрев переднего сиденья

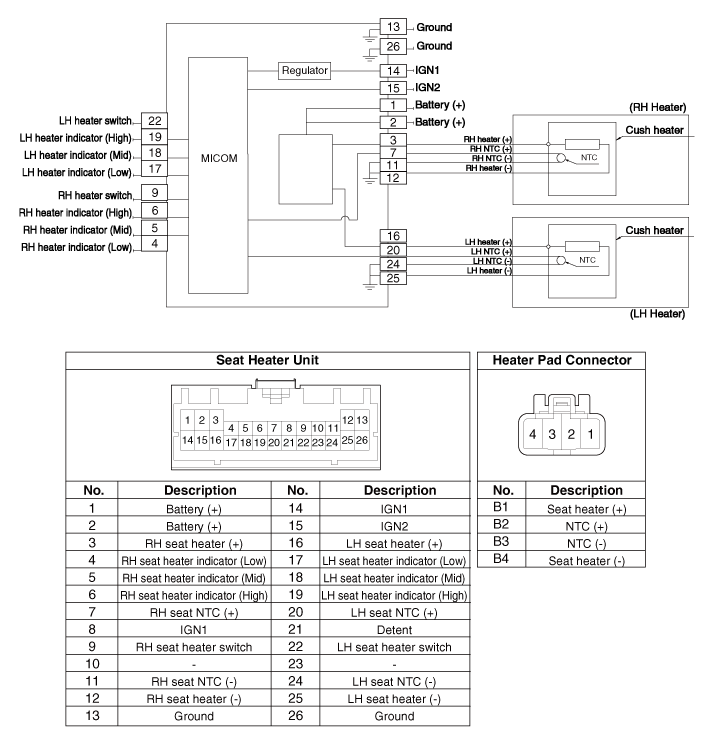

Подогрев заднего сиденья

Процедуры ремонта

осмотр

Подогрев переднего сиденья

1. 1

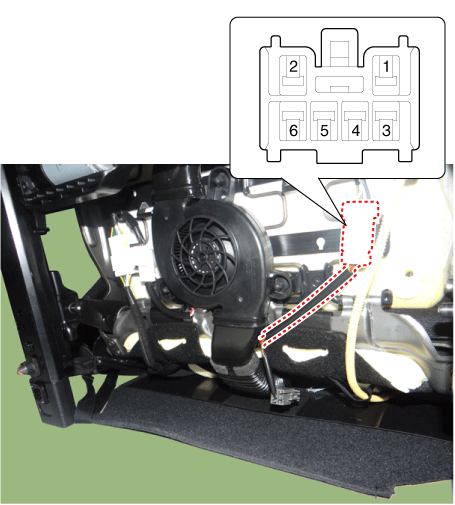

   Проверьте целостность цепи и измерьте сопротивление между клеммами Нет 3 и № 6.



   Стандартное значение (ткань/кожа)

   Водитель/Ассистент (подушка): 2,98 Ом ± 10% / 22 °C

   Водитель/ассистент (сзади): 3,80 Ом ± 10% / 22 °C

   Водитель/ассистент (подушка+спина): 1,67 Ом ± 10% / 22 °C

2. 2

   Включите обогреватель сиденья после подсоединения разъема, а затем проверьте термостат путем измерения температуры поверхности сиденья.

   Стандартное значение (ткань/кожа)

   1-й: подушка: 36±2 °C, спинка: 40±2 °C

   2-я: подушка: 39±2 °C, спинка: 45±2 °C

   3-я: подушка: 42±2 °C, спинка: 50±2 °C

Подогрев заднего сиденья

1. 1

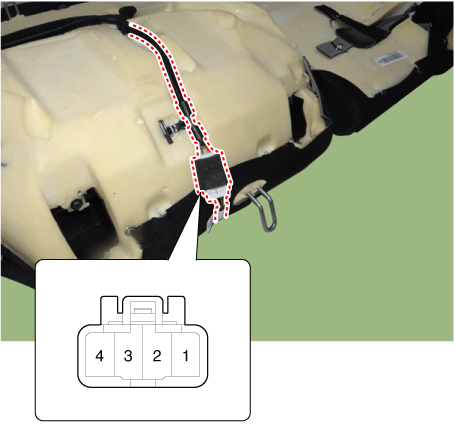

   Проверьте целостность цепи и измерьте сопротивление между клеммами Нет 1 и № 4.



   Стандартное значение (ткань/кожа)

   Заднее сиденье (только подушка): 3,74 Ом ± 10 % / 22 °C

2. 2

   Включите обогреватель сиденья после подсоединения разъема, а затем проверьте термостат путем измерения температуры поверхности сиденья.

   Стандартное значение (ткань/кожа)

   1-й - подушка: 38 ± 2 °C

   2-й - подушка: 42 ± 2 °C

   3-й - подушка: 46 ± 2 °C
