Kia Stinger: Переключатель электрообогрева сидений/обогрева сидений

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Выключатель обогрева сиденья

Компоненты и расположение компонентов

Компоненты

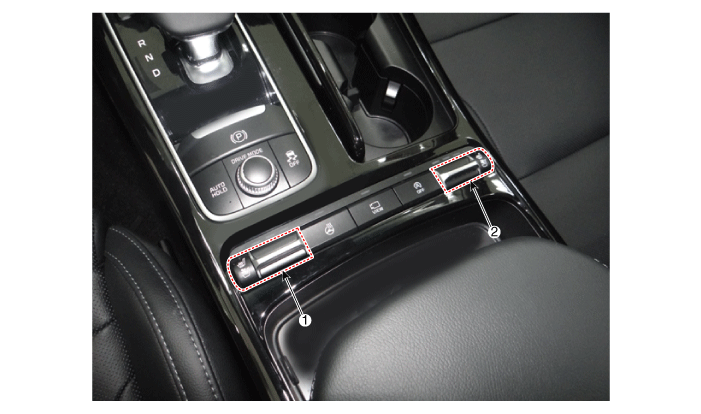

Переключатель переднего сиденья

1. Выключатель обогрева сиденья со стороны водителя

2. Обогрев пассажирского сиденья. выключатель

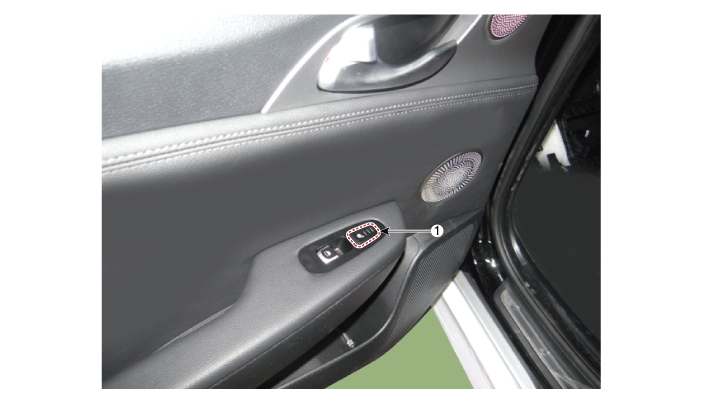

Переключатель заднего сиденья

1. Выключатель обогревателя заднего сиденья (левый/правый)

Описание и работа

Описание

Интеллектуальное управление обогревателем сиденья Технологии

•	Чтобы предотвратить низкотемпературный ожог, температура обогревателя сиденья автоматически снижаться через определенный промежуток времени. (Условие горения при низкой температуре: более 30 минут при 50°C)

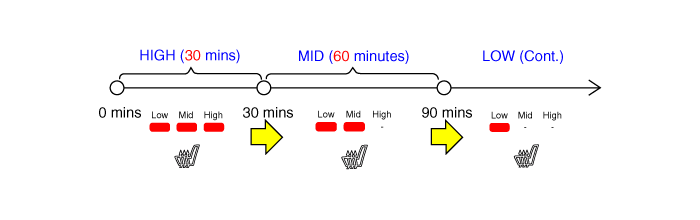

Интеллектуальное управление обогревателем сиденья Операция

[Место 1-го ряда]

•	Через 30 минут переключите на «СРЕДНИЙ» в «ВЫСОКИЙ», затем на «НИЗКИЙ» через 60 минут. в "МИД"

•	Измените на «LOW» через 60 минут в «MID».

[место 2-го ряда]

•	Через 30 минут переключите на «СРЕДНИЙ» в «ВЫСОКИЙ», затем на «НИЗКИЙ» через 60 минут. в "МИД"

•	Измените на «LOW» через 60 минут в «MID».

•	Если температура поднимается вручную в течение определенного периода времени после того, как температура была понижена автоматически, она будет понижена снова вскоре, чтобы предотвратить перегрев или низкотемпературный ожог.

•	Это нормальное рабочее состояние в качестве предохранительного устройства.

Принципиальные диаграммы

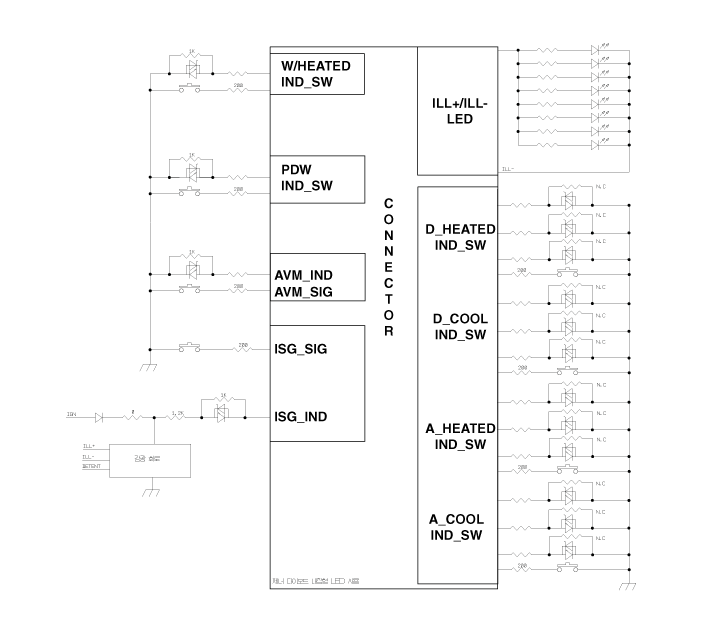

Принципиальная электрическая схема

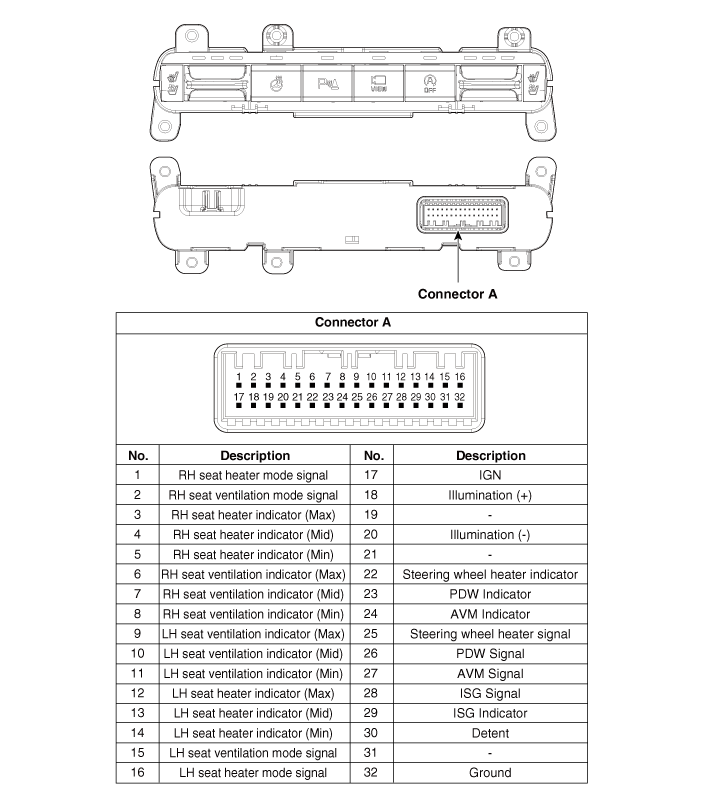

Выключатель обогревателя переднего сиденья

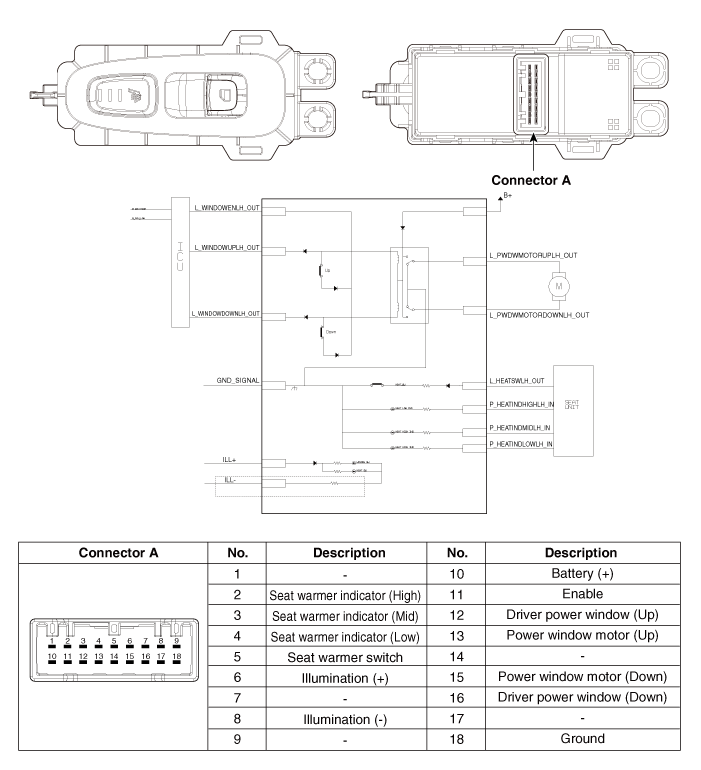

Выключатель обогревателя заднего сиденья

Процедуры ремонта

Удаление

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским наконечником или с помощью накладки инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. для защиты от повреждения поверхности.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

Выключатель обогревателя переднего сиденья

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

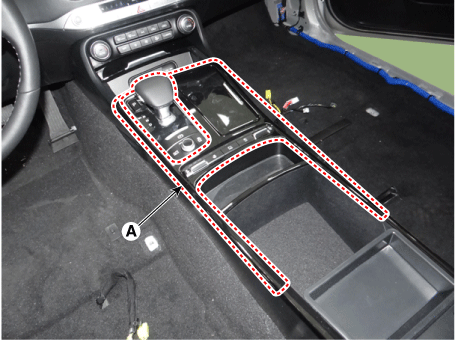

2.	Снимите верхнюю часть консоли в сборе (A) с помощью съемника.

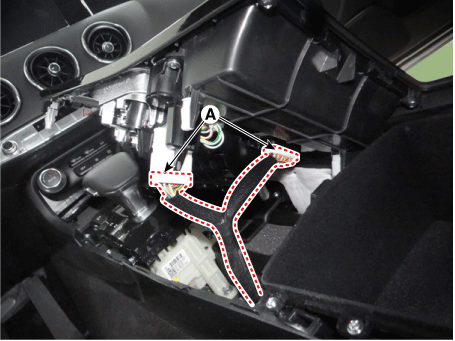

3.	Отсоедините разъемы (А) от верхней части консоли в сборе.

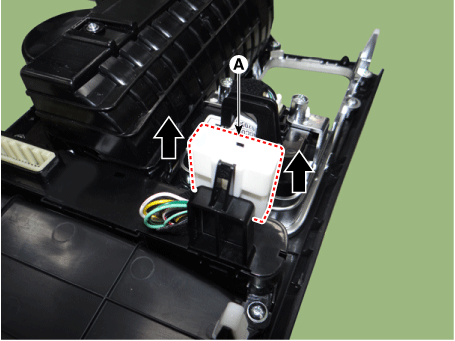

4.	Полностью отсоедините разъем (А) от напольного переключателя консоли.

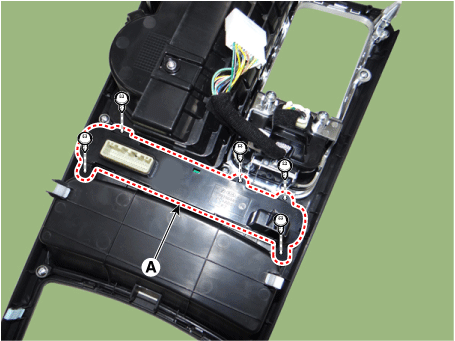

5.	Полностью снимите консольный напольный переключатель (A) после ослабления крепления. винты.

Выключатель обогревателя заднего сиденья

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

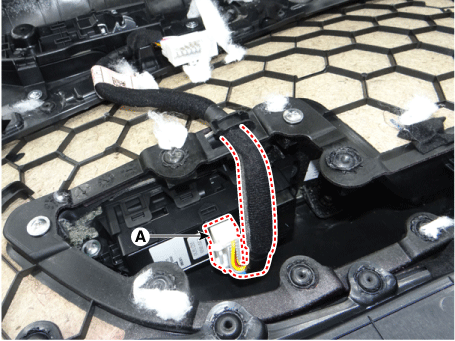

3.	Отсоедините разъем переключателя стеклоподъемника (А).

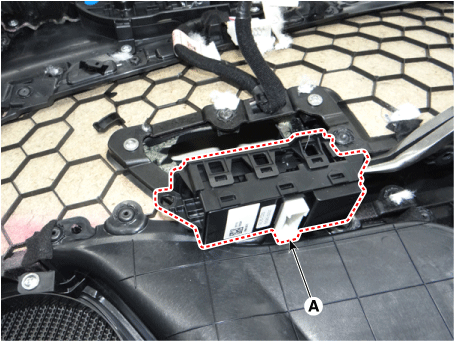

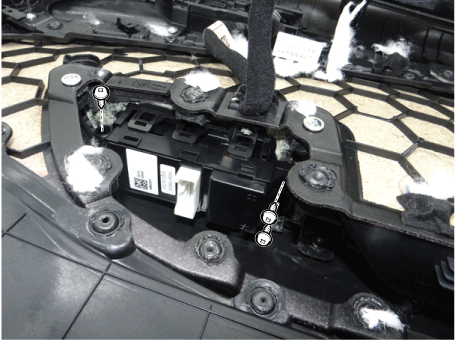

4.	Снимите переключатель электрического стеклоподъемника (А) после ослабления крепежных винтов.

Монтаж

Выключатель обогревателя переднего сиденья

1.	Установка консольного напольного переключателя завершена.

2.	Установите разъем от консольного напольного выключателя в сборе.

3.	Подсоедините разъемы от верхней консоли в сборе.

4.	Установите верхнюю часть консоли.

5.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Выключатель обогревателя заднего сиденья

1.	Установите переключатель электрического стеклоподъемника.

2.	Подсоедините разъем переключателя электрического стеклоподъемника.

3.	Установите обивку задней двери после подсоединения разъема.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
