Блок вентиляции сиденья

Компоненты и расположение компонентов

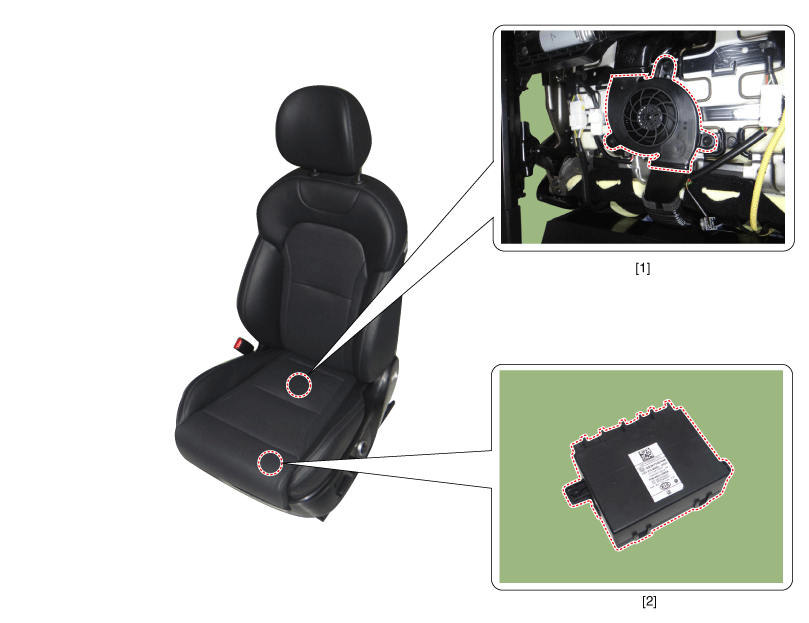

Расположение компонента

Принципиальные диаграммы

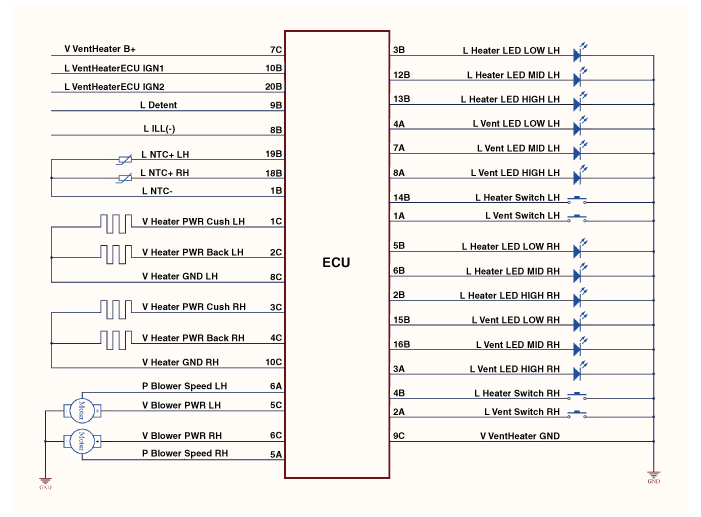

Принципиальная электрическая схема

Процедуры ремонта

Удаление

Блок вентиляции сиденья

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье в сборе [RH].

   (См. Кузов — «Переднее сиденье в сборе»)

3. 3

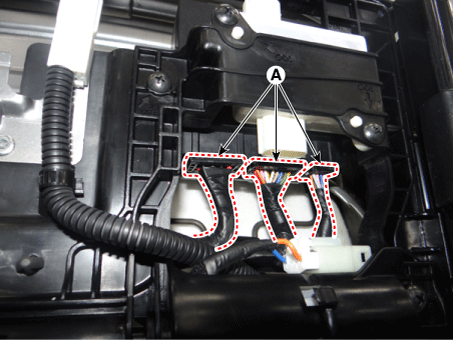

   Отсоедините разъемы блока вентиляции сиденья (А).



4. 4

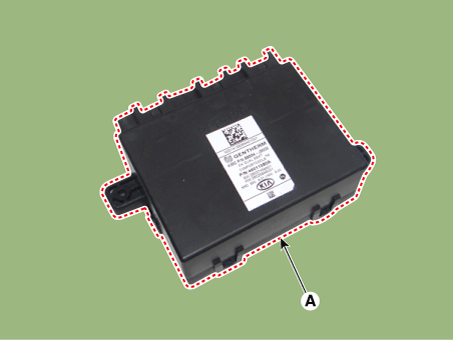

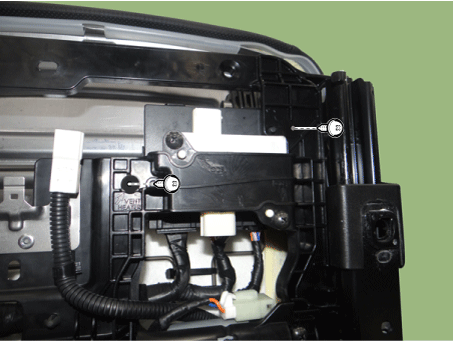

   Снимите блок вентиляции сиденья (А), предварительно ослабив крепежные винты.





Вентилятор сиденья

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье в сборе [левое/правое].

   (См. Кузов — «Переднее сиденье в сборе»)

3. 3

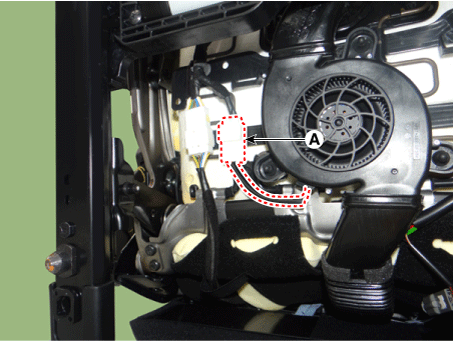

   Отсоедините разъем вентилятора вентиляции сиденья (А).



4. 4

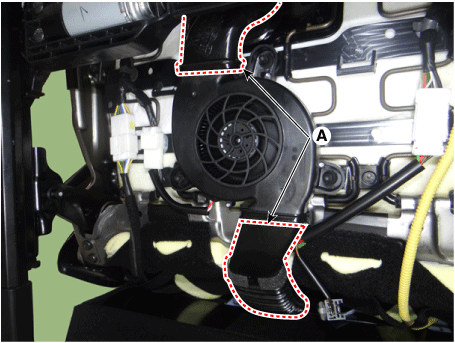

   Снимите воздуховоды обдува сиденья (А).



5. 5

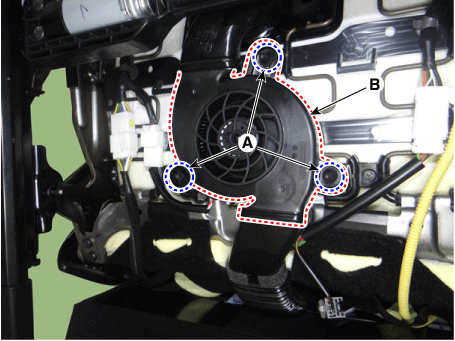

   Снимите вентилятор вентиляции сиденья (B) после удаления монтажного уплотнения. (А).



Монтаж

Блок вентиляции сиденья

1. 1

   Установите блок вентиляции сиденья после подсоединения разъема.

2. 2

   Установите переднее сиденье в сборе [RH].

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Вентилятор сиденья

1. 1

   Установить вентилятор вентиляции сиденья.

2. 2

   Установите воздуховоды вентилятора вентиляции сиденья.

3. 3

   Подсоедините разъем вентилятора вентиляции сиденья.

4. 4

   Установите переднее сиденье в сборе [левое/правое].

5. 5

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
