Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Описание и работа — Насос в сборе

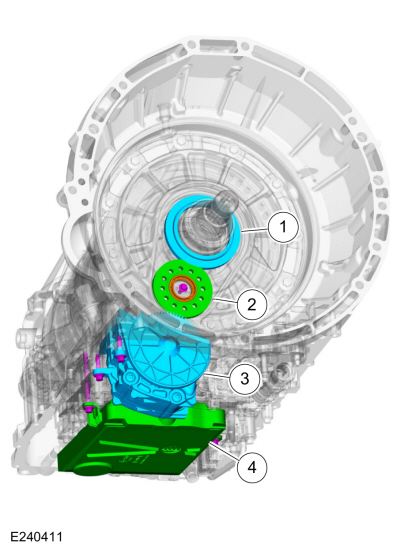

Обзор
.jpg)
| Элемент | Описание |
| 1 | Шестерня привода насоса трансмиссионной жидкости |
| 2 | Промежуточная шестерня насоса трансмиссионной жидкости |
| 3 | Насос трансмиссионной жидкости в сборе |
| 4 | Фильтр трансмиссионной жидкости |
трансмиссионная жидкость в поддоне в нижней части коробки передач масло поступает через фильтр трансмиссионной жидкости в насосный агрегат. насос крепится болтами к нижней части корпуса и приводится в действие набором шестерни, установленные на опоре статора и вращаемые гидротрансформатором.

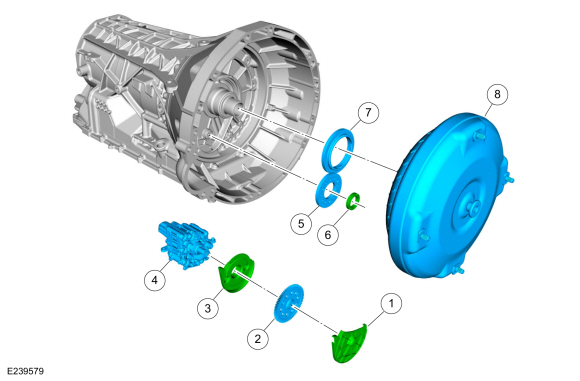

Насос в сборе, вид в разобранном виде
.jpg)
| Элемент | Описание |
| 1 | Внешняя крышка ведомой шестерни насоса трансмиссионной жидкости |
| 2 | Ведомая шестерня насоса трансмиссионной жидкости |
| 3 | Внутренняя крышка ведомой шестерни насоса трансмиссионной жидкости |
| 4 | Насос трансмиссионной жидкости |
| 5 | Промежуточная шестерня насоса трансмиссионной жидкости |
| 6 | Подшипник промежуточной шестерни насоса трансмиссионной жидкости |
| 7 | Шестерня привода насоса трансмиссионной жидкости |
| 8 | Гидротрансформатор |
Описание и работа — корпус главного регулирующего клапана
Элемент
Описание
1
Болт крепления внутреннего жгута проводов
2
Жгут внутренней проводки
3
Соленоид собачки парковочного замка
..
Описание и работа — планетарный узел
Планетарная передача в разобранном виде
Элемент
Описание
1
Зубчатый венец №1
2
Солнечная шестерня №...
