Общие процедуры — слив и заливка трансмиссионной жидкости

Специальные инструменты) / Общее оборудование

	307-570 Трубка, коробка передач ТКИТ-2006У-Ф/ФМ ТКИТ-2006У-ФЛМ/ЛМ ТКИТ-2006У-РЯД1 ТКИТ-2006U-ROW2
Пистолет для всасывания жидкости
Универсальный дозатор жидкости

Материалы

Осушение

1. Снимите поддон трансмиссионной жидкости, чтобы слить трансмиссионную жидкость.
   См.: Поддон, прокладка и фильтр трансмиссионной жидкости (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Снятие и установка).

Заполнение

УВЕДОМЛЕНИЕ: Эта процедура НЕ предназначена для проверки уровня трансмиссионной жидкости.

УВЕДОМЛЕНИЕ: Запрещается эксплуатировать автомобиль, если уровень трансмиссионной жидкости низкий, это может привести к внутреннему отказу.

УВЕДОМЛЕНИЕ: Использование любой трансмиссионной жидкости, отличной от указанной может привести к тому, что трансмиссия не будет работать нормально или преждевременно сбой передачи.

• Добавление 4,8 л трансмиссионной жидкости является начальной заливкой, позволяющей запустить двигатель.

• Заправка коробки передач трансмиссионной жидкостью Зона индикатора уровня под заштрихованной меткой позволяет ведомый.

• Управляйте автомобилем, чтобы трансмиссионная жидкость температуры до 96ºC - 101ºC (206ºF - 215ºF) для очистки воздух из системы охлаждения трансмиссионной жидкости.

• Залейте трансмиссионную жидкость до уровня, указанного на индикатор уровня трансмиссионной жидкости при нормальной рабочей температуре 96ºC - 101ºC (206ºF - 215ºF).

1. 1

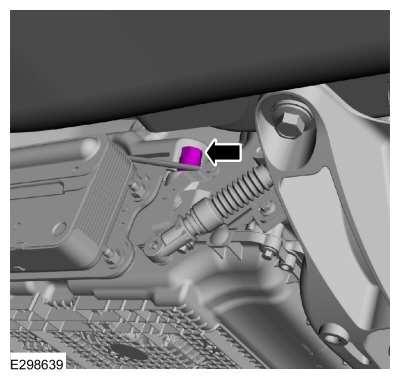

   Снимите заливную пробку трансмиссионной жидкости.



2. 2

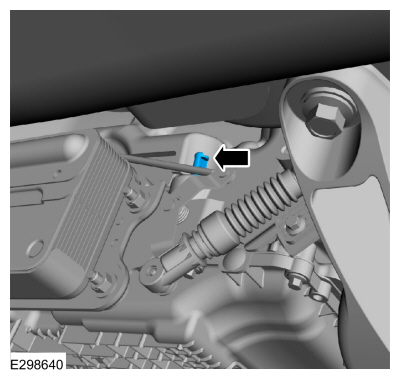

   Снимите индикатор уровня трансмиссионной жидкости с коробки передач.



3. 3
   • установлено новое главное управление.
   • поддон трансмиссионной жидкости или фильтр трансмиссионной жидкости сняты.

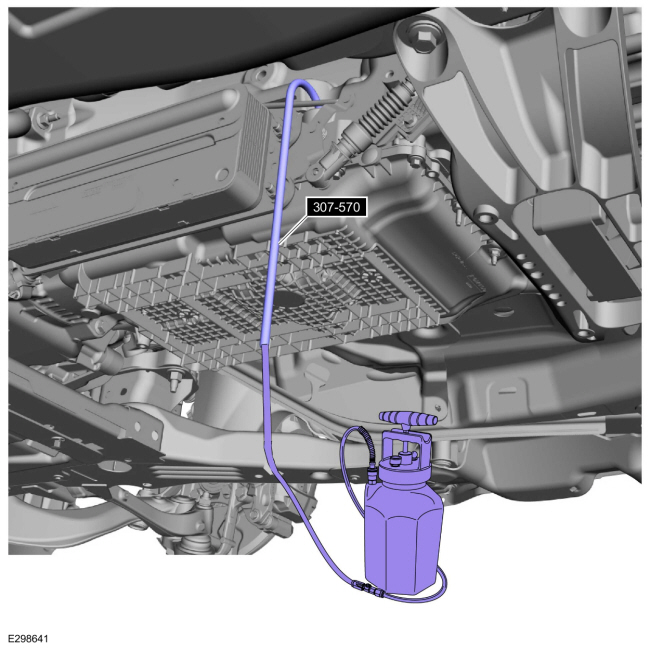

   Используя специальный инструмент и дозатор жидкости, добавьте трансмиссионной жидкости через заливное отверстие трансмиссионной жидкости.


   • Используйте специальный сервисный инструмент: 307-570 Трубка, трансмиссионная заливка.

   • Используйте общее оборудование: универсальный дозатор жидкости
     Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)



4. 4
   1. Подсоедините диагностический сканер и следите за температурой трансмиссионной жидкости.

   2. Запустить двигатель.

   3. Установите рычаг селектора в положение каждой передачи, удерживая примерно 5 секунд в каждом положении. Поместите селектор рычаг в положение PARK и дайте двигателю поработать на холостых оборотах 600-750 об/мин.

   •
     Проверьте уровень трансмиссионной жидкости с помощью индикатора уровня трансмиссионной жидкости.



5. 5

   УВЕДОМЛЕНИЕ: Транспортным средством можно управлять при включенной коробке передач. холодная, при условии, что уровень трансмиссионной жидкости находится между первым люком и 6 на индикаторе уровня трансмиссионной жидкости. Ошибка добавления трансмиссионной жидкости до этого уровня может привести к повреждению передача инфекции.

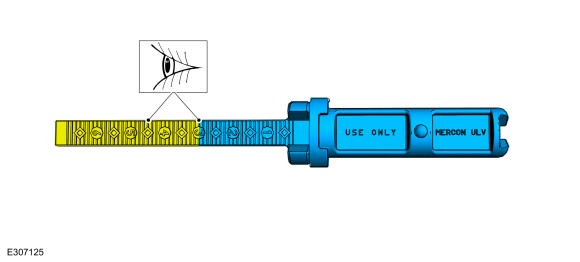

   Доливайте трансмиссионную жидкость, пока она не достигнет отметки между первой штриховкой и цифрой 6 на индикаторе трансмиссионной жидкости.



6. 6

   Установите заливную пробку трансмиссионной жидкости.
   Крутящий момент: 35 фунт-футов (47 Н·м)



7. 7
   Тест-драйв автомобиля. Во время вождения автомобиля используйте сканирующий прибор, чтобы убедиться, что трансмиссионная жидкость достигла рабочей температура 96ºC - 101ºC (206ºF - 215ºF). Это распространяет трансмиссионная жидкость через гидротрансформатор и коробку передач система жидкостного охлаждения, устраняющая попадание воздуха в трансмиссию жидкостная система охлаждения. Поставьте автомобиль в ПАРКОВКУ и дайте двигателю поработать. холостые 600-750 об/мин. Убедитесь, что температура трансмиссионной жидкости между 96ºC - 101ºC (206ºF - 215ºF) и поднимите автомобиль на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).
8. 8

   Снимите заливную пробку трансмиссионной жидкости.



9. 9

   Проверьте уровень трансмиссионной жидкости с помощью индикатора уровня трансмиссионной жидкости.



10. 10

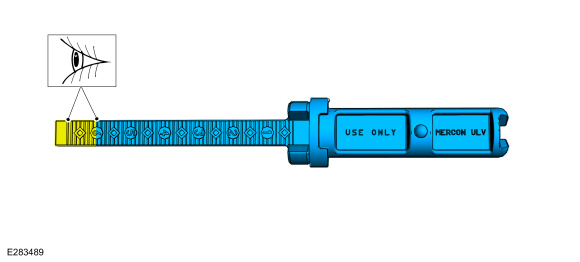

    С помощью диагностического прибора проверьте трансмиссионную жидкость температура находится в пределах 96ºC - 101ºC (206ºF - 215ºF). Трансмиссия уровень жидкости должен быть между 3 и 4,5 на уровне трансмиссионной жидкости индикатор.



11. 11

    Если уровень трансмиссионной жидкости низкий, долейте трансмиссионную жидкость с помощью специального инструмента и дозатора жидкости.


    • Используйте специальный сервисный инструмент: 307-570 Трубка, трансмиссионная заливка.

    • Используйте общее оборудование: универсальный дозатор жидкости
      Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)



12. 12

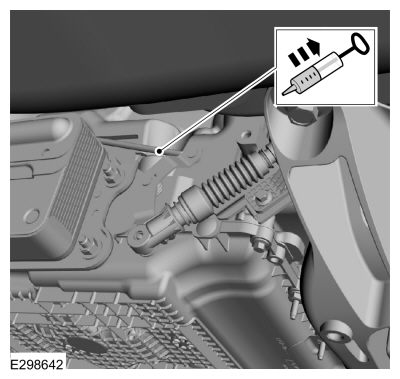

    Если трансмиссионная жидкость переполнена, удалите избыток трансмиссионной жидкости с помощью пистолета для всасывания жидкости.
    Используйте общее оборудование: Пистолет для отсасывания жидкости



13. 13
    Установите индикатор уровня трансмиссионной жидкости.



14. 14
    Установите заливную пробку трансмиссионной жидкости.
    Крутящий момент: 35 фунт-футов (47 Н·м)
