Обзор

Автоматическая коробка передач 10R60 представляет собой 10-ступенчатую коробку передач с электронным управлением. трансмиссия с блоком гидрораспределителя с 8 соленоидами и преобразователь крутящего момента. Выбор передачи осуществляется за счет управления трансмиссионная жидкость для работы различных внутренних сцеплений. PCM управляет электрическими компонентами и обеспечивает управление выбором передач, давлением переключения и проскальзыванием гидротрансформатора.

Эта передача включает в себя:

• Гидротрансформатор со встроенной муфтой гидротрансформатора
• Электронное управление переключением передач и давлением
• Четыре планетарные передачи
• Две многодисковые удерживающие муфты
• Четыре многодисковые муфты привода
• Одностороннее удерживание сцепления
• Блок корпуса главного регулирующего клапана

Основной блок управления состоит из узла корпуса клапана с соленоидами внутри трансмиссии и управляется PCM. PCM управляет электрическими компонентами, чтобы обеспечить улучшенное ощущение включения, ощущение переключения и планирование смены.

Двигатель мощность поступает к трансмиссии через гидротрансформатор со встроенным схватить. 10 передних передач и одна задняя передача получаются из 4-х. планетарные редукторы.

Идентификационные теги

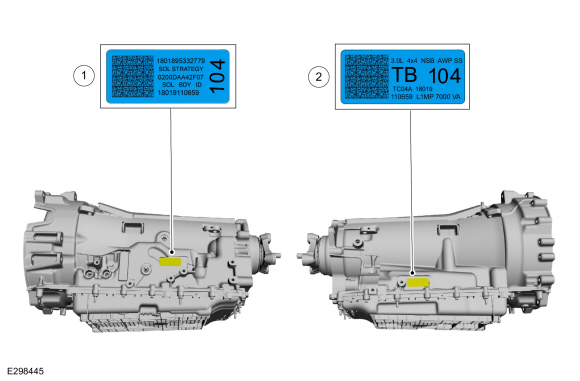

Расположение идентификационной метки

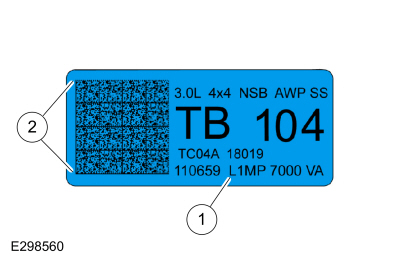

Идентификационная бирка передачи

При обслуживании трансмиссии используйте идентификационную бирку трансмиссии, расположенную с правой стороны картера трансмиссии.

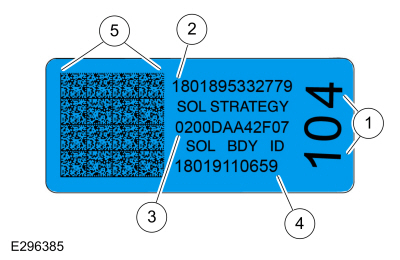

Оригинальная бирка корпуса соленоида

Стратегия корпуса соленоида — это файл, запрограммированный в PCM для управления переключением передач, LPC и TCC. соленоиды для улучшения качества переключения передач. Бирка корпуса соленоида на корпус трансмиссии содержит 13-значную стратегию корпуса соленоида и 12-значный идентификатор корпуса соленоида.

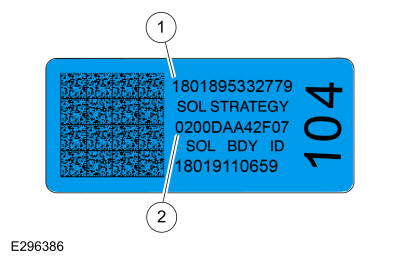

Сменная бирка корпуса соленоида

Каждый раз, когда устанавливается новый главный элемент управления, в PCM загружается новый файл стратегии корпуса соленоида. с помощью сканера. Сменная бирка корпуса соленоида поставляется вместе с новый корпус соленоида, который содержит 13-значную стратегию корпуса соленоида и 12-значный идентификатор корпуса соленоида. Ставится новый тег над оригинальной биркой корпуса соленоида.

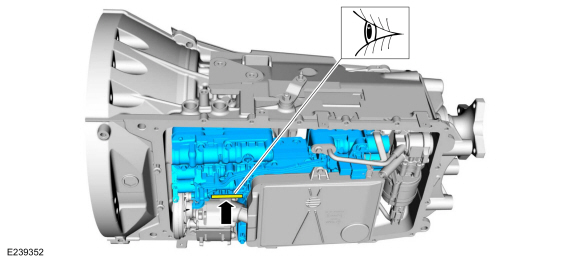

Идентификация корпуса соленоида и стратегия

Если стратегия корпуса соленоида, выгравированная на основном элементе управления, не соответствует что показывает сканирующий прибор, стратегия корпуса соленоида должна быть загружаются в PCM, иначе это приведет к резким сдвигам.

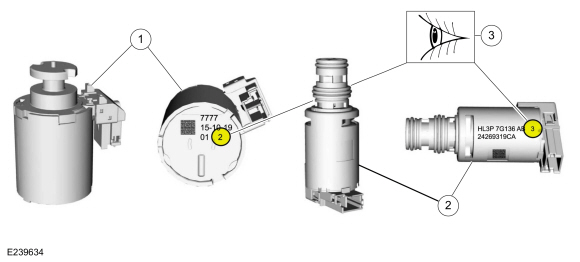

Номер ленты соленоида

соленоиды откалиброваны с завода и не все одинаковые. Существует 2 типа VFS (соленоидов с переменным усилием), обычно с высоким и обычно низкие соленоиды. CIDAS все нормально низкие соленоиды. Соленоиды можно заменить отдельно, но только с таким же типом соленоида. Замена номер диапазона соленоида должен совпадать с номером диапазона соленоида заменены. Номер группы напечатан на соленоидах в месте их установки. показано и будет 1, 2, 3, 4 или 5.
