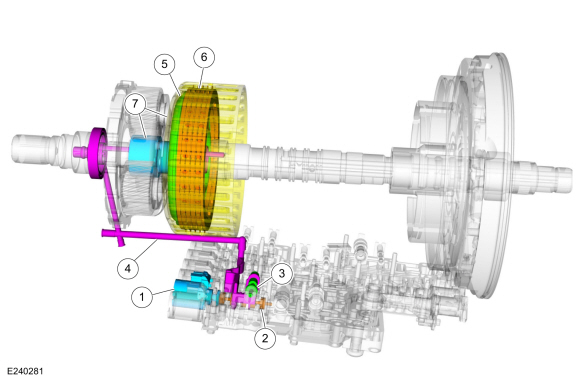

Обзор

Элемент	Описание
1	ССЭ
2	E клапан управления сцеплением
3	Клапан управления усилением сцепления
4	Цепь включения муфты E
5	Поршень сцепления E
6	сцепление Е в сборе
7	Раковина и солнечная шестерня №4

Кольцо шестерня № 3 механически связана с солнечной шестерней № 4, и обе подключен к муфте E. Когда включается муфта E, крутящий момент от первичный вал передается на зубчатый венец № 3 и солнечную шестерню № 4.

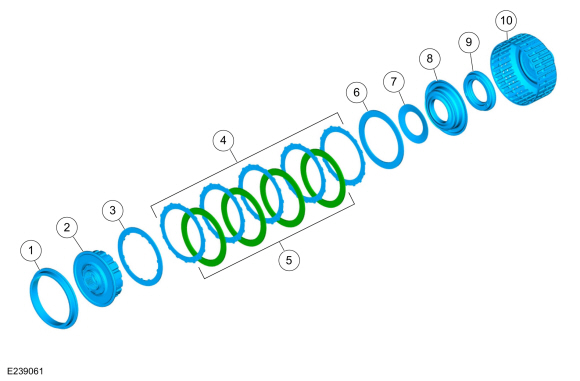

Муфта E в разобранном виде

Элемент	Описание
1	Зубчатый венец №3
2	ступица сцепления E
3	Нажимной диск сцепления E (выбрать посадку)
4	Фрикционные диски сцепления E (количество зависит от модели)
5	Стальные пластины сцепления E (количество зависит от модели)
6	Пластина включения сцепления E (2,9-3,0 мм)
7	Возвратная пружина поршня сцепления E
8	Поршень сцепления E
9	Балансировочная дамба сцепления E
10	Раковина и солнечная шестерня №4

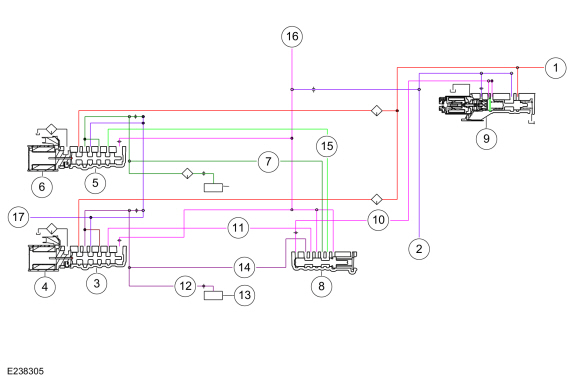

Гидравлические контуры сцепления E

Элемент	Описание
1	Давление в линии
2	Производительность насоса
3	E клапан управления сцеплением
4	ССЭ
5	D клапан управления сцеплением
6	SSD
7	Муфта D подает давление на клапан управления усилением муфты
8	Клапан управления усилением сцепления
9	соленоид ЛКП
10	давление низкого давления
11	E давление обратной связи сцепления
12	Подайте давление на механическую муфту E
13	Механическая муфта E
14	Муфта E подает давление на клапан управления усилением муфты
15	Давление обратной связи муфты D
16	Повышенное давление выхлопа
17	Выхлоп сцепления

E Гидравлический привод сцепления 5-6-я смена

Линейное давление подается на управляющий клапан сцепления E. Давление LPC подается на клапан регулировки усиления. Давление LPC позиционирует клапан регулировки усиления на правый конец отверстия клапана. Когда SSE включается, он перемещает регулирующий клапан муфты E, позволяя регулируемому линейному давлению поступать на механическую муфту E.

E Гидравлический привод сцепления 2-3, 4-5 и 9-10 передачи

Линейное давление подается на управляющий клапан сцепления E. Давление LPC подается на клапан регулировки усиления. Давление LPC низкое, а клапан регулировки усиления остается в положении по умолчанию на левом конце отверстия клапана. Когда SSE включается, он перемещает управляющий клапан муфты D, позволяя регулируемому линейному давлению поступать на механическую муфту E.

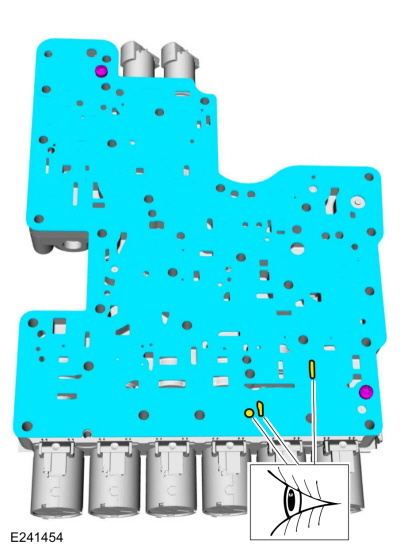

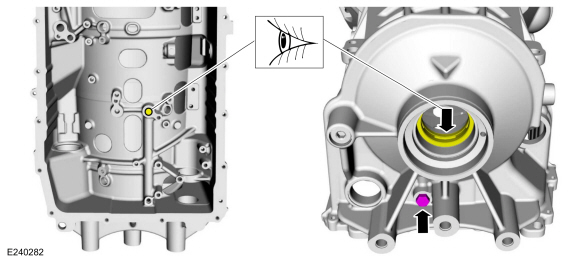

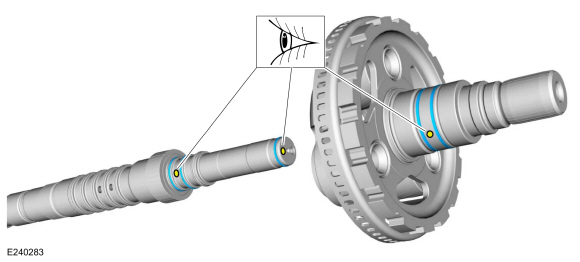

Гидравлические каналы муфты E
