Ford Explorer: Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60 / Общие процедуры — Проверка давления в линии передачи

Материалы

Проверять

1. Поставьте автомобиль в НЕЙТРАЛЬНОЕ положение на подъемнике.
   См.: Поддомкрачивание и подъем — Обзор (100-02 Поддомкрачивание и подъем, описание и работа).


1. ПРИМЕЧАНИЕ: Если есть.

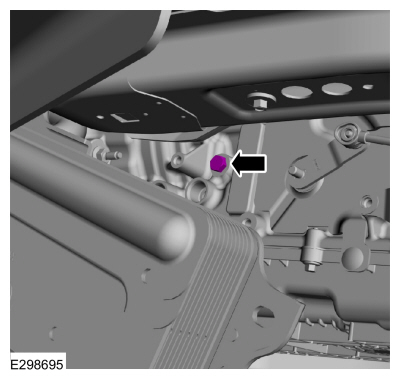

   Снимите болт.

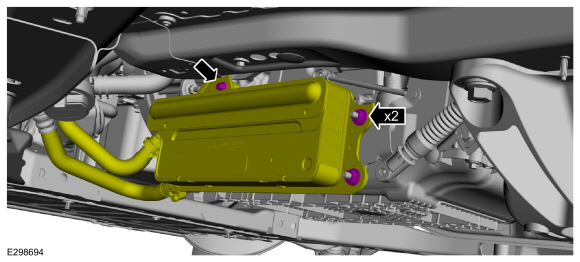

1. Снимите болт, гайки и отложите в сторону охладитель трансмиссионной жидкости.

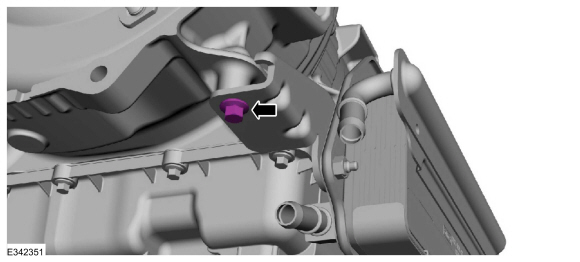

1. Снимите заглушку давления линии.

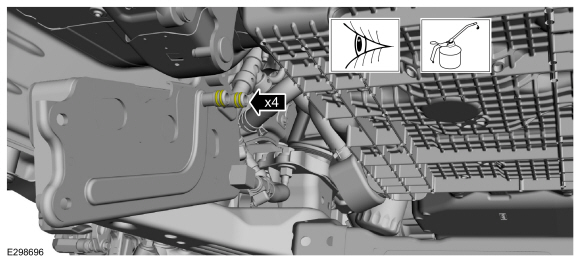

1. Осмотрите уплотнительные кольца охладителя трансмиссионной жидкости и при необходимости установите новые уплотнительные кольца. Смажьте уплотнительные кольца.
   Материал: Масло для автоматических трансмиссий Motorcraft® MERCON® ULV. / ХТ-12-КУЛВ (WSS-M2C949-A, ) (МЕРКОН® УМО)

1. Установите охладитель трансмиссионной жидкости и свободно установите болт и гайки.


1. УВЕДОМЛЕНИЕ: Штуцер для измерения давления в линии имеет резьбу M10 X 1,00. Делать не используйте фитинги с национальной трубной резьбой (NPT) при установке измерять. При использовании фитинга NPT возможно повреждение корпуса трансмиссии. происходить.

   1. Подсоедините манометр трансмиссионной жидкости к фитингу M10 X 1,00.

   2. Запустите двигатель и проверьте давление в магистрали. Ссылаться к диаграмме линейного давления, чтобы определить, находится ли линейное давление в пределах Спецификация.
      См.: Специальные процедуры проверки (307-01A Автоматическая коробка передач — 10-ступенчатая автоматическая коробка передач — 10R60, Диагностика и проверка).


1. Снимите болт, гайки и отложите в сторону охладитель трансмиссионной жидкости.


1. Снимите манометр давления трансмиссионной жидкости и установите заглушку давления в линии.
   Крутящий момент: 97 фунтов на дюйм (11 Нм)

1. УВЕДОМЛЕНИЕ: Убедитесь, что масляный радиатор полностью установлен против коробки передач перед затяжкой или повреждение охладителя может привести.

   Установите охладитель трансмиссионной жидкости и вручную неплотно установите болт и гайки.


1. УВЕДОМЛЕНИЕ: Убедитесь, что масляный радиатор полностью установлен против коробки передач перед затяжкой или повреждение охладителя может привести.

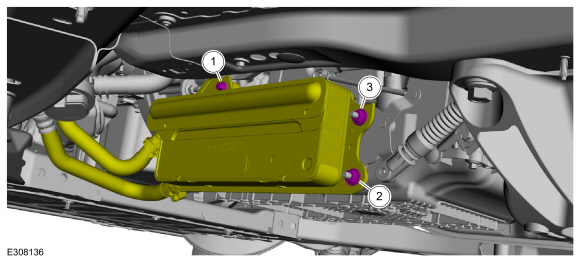

   Затяните болт и гайки в указанной последовательности.
   Крутящий момент: 18 фунт-футов (25 Нм)

1. ПРИМЕЧАНИЕ: Если есть.

   Установите болт.
   Крутящий момент: 18 фунт-футов (25 Нм)
