Силовой агрегат

Описание и работа - сцепление

~1мин чтения

Обзор

Элемент Описание
1 ССА
2 Клапан управления сцеплением
3 Клапан блокировки сцепления
4 Цепь включения сцепления
5 Поршень сцепления
6 Сцепление в сборе
7 Зубчатый венец №1

Зубчатый венец № 1 соединен с муфтой А. Когда включается сцепление A, оно удерживает зубчатый венец № 1 неподвижно.

Сцепление в разобранном виде

Элемент Описание
1 Передняя опора в сборе
2 Поршень сцепления
3 Возвратная пружина поршня сцепления
4 Волновая пружина сцепления
5 Пластина включения сцепления
6 Стальные пластины сцепления
7 фрикционные диски сцепления
8 Муфта, разделяющая пружины
9 Нажимной диск сцепления
10 Зубчатый венец №1
11 Коробка передач

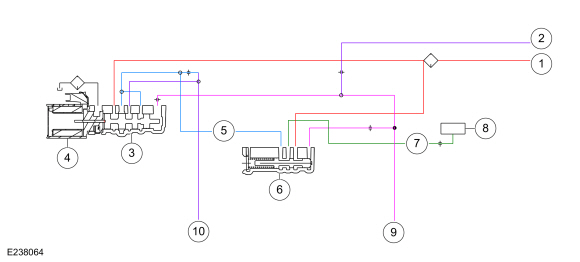

Гидравлические контуры сцепления

Элемент Описание
1 Давление в линии
2 Производительность насоса
3 Клапан управления сцеплением
4 ССА
5 Управляющее давление для запорного клапана
6 Клапан блокировки сцепления
7 Надавите на механическую муфту A
8 Механическое сцепление
9 Повышенное давление выхлопа
10 Выхлоп сцепления

Гидравлическая работа сцепления

Линейное давление подается на клапан управления муфтой А и клапан блокировки муфты А. Как ССА включается, он перемещает регулирующий клапан, позволяя регулировать линейное давление поступать к клапану защелки муфты А, а затем к механической муфте А. При регулируемом линейном давлении в контуре управления муфтой А достигает примерно 698 кПа (100 фунтов на кв. дюйм), механическая муфта А отключается. применяется полностью. Давление в контуре управления муфтой A приводит в движение муфту A. клапан блокировки сцепления влево, что позволяет давлению в магистрали удерживать механическое сцепление включено.

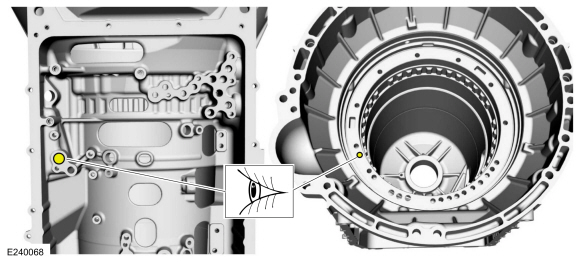

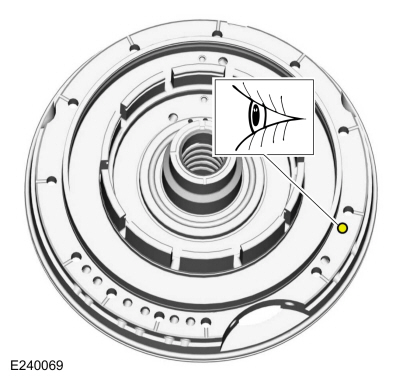

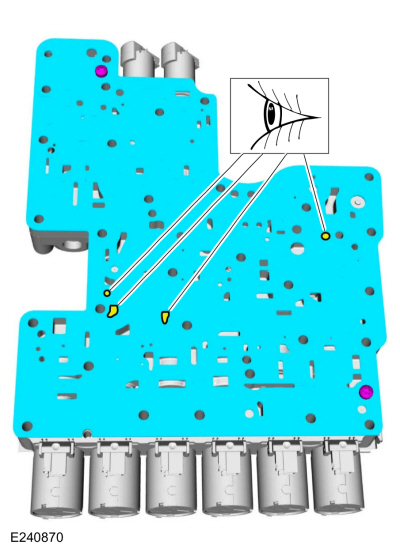

Гидравлические каналы сцепления
