Обзор

Элемент	Описание
1	Соленоид ТСС
2	Клапан регулятора TCC в сборе
3	Схема применения TCC
4	Цепь разблокировки TCC

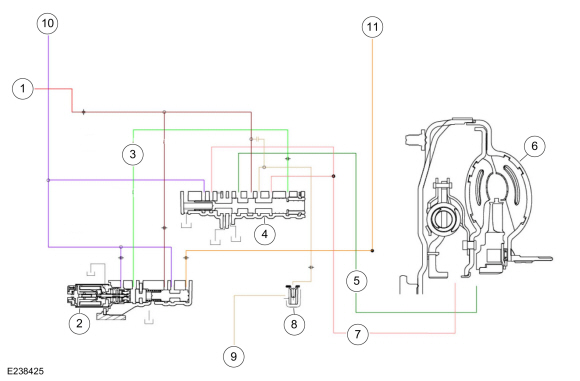

Гидравлические контуры гидротрансформатора (выпущено TCC)

Элемент	Описание
1	давление низкого давления
2	Соленоид ТСС
3	Давление управления ТСС
4	Клапан регулятора ТСС
5	Давление сброса ТСС
6	ТСС
7	Выхлоп TCC к регулирующему клапану TCC
8	Противодренажный клапан гидротрансформатора
9	выхлоп ТСС
10	Производительность насоса
11	Пониженное давление главного регулирующего клапана

Линия давление заполняет контур питания преобразователя жидкостью до 1103 кПа (160 фунтов на квадратный дюйм). Продувочный клапан подачи преобразователя предотвращает чрезмерное давление не достигает гидротрансформатора. Когда соленоид TCC выключен, TCC регулирующий клапан соединяет контур питания преобразователя с преобразователем разблокировать цепь, и жидкость поступает в гидротрансформатор. Выходы жидкости гидротрансформатор в преобразователе применяется цепь. ТСС регулирующий клапан соединяет цепь подачи преобразователя и от схема преобразователя. Цепь от преобразователя протекает мимо преобразователя противодренажный клапан и перепускной клапан охладителя.

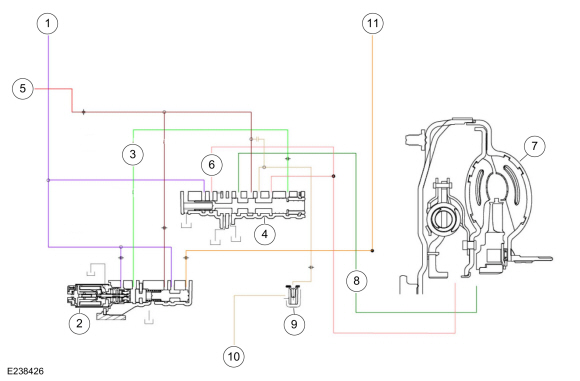

Гидравлические контуры гидротрансформатора (применяется TCC)

Элемент	Описание
1	Производительность насоса
2	Соленоид ТСС
3	Давление управления ТСС
4	Клапан регулятора ТСС
5	давление низкого давления
6	TCC оказывает давление
7	ТСС
8	Выхлоп TCC к регулирующему клапану TCC
9	Противодренажный клапан гидротрансформатора
10	выхлоп ТСС
11	Пониженное давление главного регулирующего клапана

Чтобы применить к TCC, соленоид TCC направляет управляющее давление TCC на регулирующий клапан TCC, перемещая клапан влево против давления пружины. ТСС регулирующий клапан расположен для подключения выхода насоса к преобразователю применить схему. Жидкость в контуре подачи направляется к преобразователю и применяет ТК. Жидкость выходит из гидротрансформатора в цепи отключения гидротрансформатора. Клапан регулятора TCC соединяет выпуск гидротрансформатора с выхлопом, а жидкость возвращается в поддон.

Когда регулирующий клапан TCC находится в TCC прикладное положение, цепь питания преобразователя подключается к контур преобразователя, обеспечивающий непрерывный поток жидкости в байпас охладителя клапан.

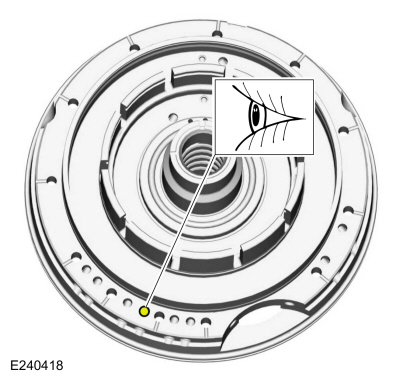

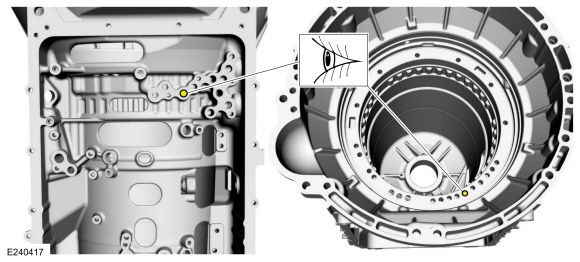

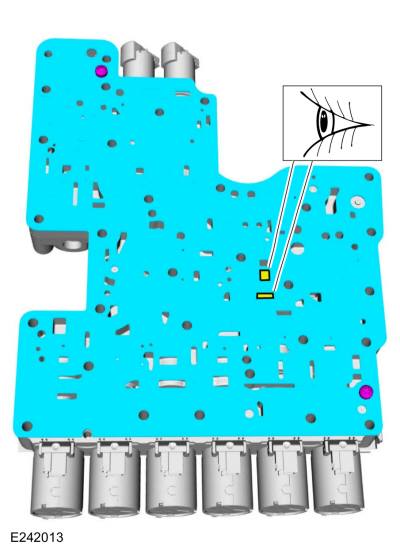

Гидравлические каналы гидротрансформатора (TCC выпущен)

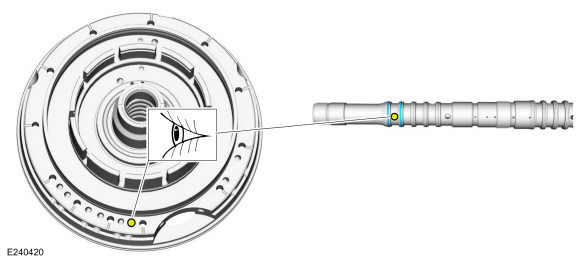

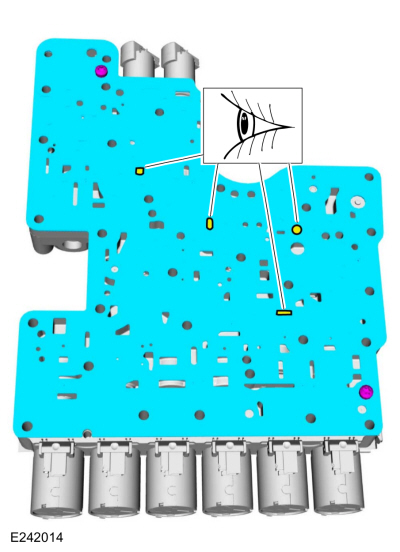

Гидравлические каналы гидротрансформатора (применяется TCC)
